空气源热泵安装方案

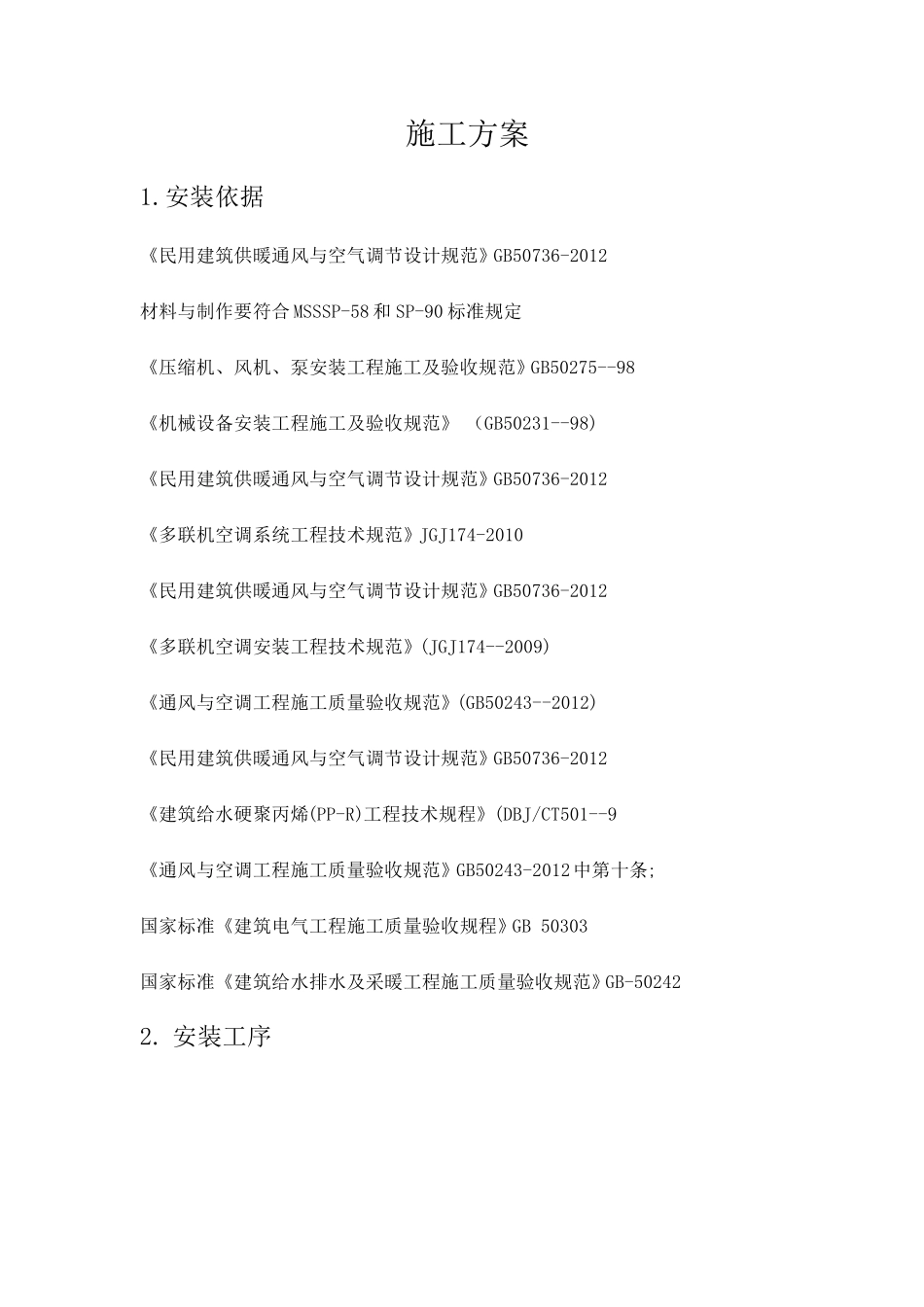

空气源热泵安装方案_第1页
1/16
空气源热泵安装方案_第2页
2/16
空气源热泵安装方案_第3页
3/16
施工方案 1.安装依据 《民用建筑供暖通风与空气调节设计规范》GB50736-2012 材料与制作要符合MSSSP-58 和SP-90 标准规定 《压缩机、风机、泵安装工程施工及验收规范》GB50275--98 《机械设备安装工程施工及验收规范》 (GB50231--98) 《民用建筑供暖通风与空气调节设计规范》GB50736-2012 《多联机空调系统工程技术规范》JGJ174-2010 《民用建筑供暖通风与空气调节设计规范》GB50736-2012 《多联机空调安装工程技术规范》(JGJ174--2009) 《通风与空调工程施工质量验收规范》(GB50243--2012) 《民用建筑供暖通风与空气调节设计规范》GB50736-2012 《建筑给水硬聚丙烯(PP-R)工程技术规程》(DBJ/CT501--9 《通风与空调工程施工质量验收规范》GB50243-2012中第十条; 国家标准《建筑电气工程施工质量验收规程》GB 50303 国家标准《建筑给水排水及采暖工程施工质量验收规范》GB-50242 2. 安装工序 空气源热泵系统的安装主要流程图如下所示: 3.开箱检查 室内机、室外机、管道、管件的型号、规格、性能及技术参数等符合设计文件要求,设备外表面无损伤、密封良好,随机文件和配件齐全。 我公司所投设备送达到指定地点时,我方通知甲方进行设备验收,验收合格后方可进入施工现场,安装前先检查空气源热泵包装箱有无破损或变形,如有损毁应开箱检查,确认设备完好方可使用,同时也要检查其它辅助设备或材料的配套和齐全情况。设备在搬运和吊装过程中,应符合产品技术文件的有关规定,并应做好设备的保护工作,不得因搬运或吊装而造成设备损伤。安装人员必须按国家或相关行业要求持证上岗,尤其是从事管道安装、焊接、电气安装等特 殊 工种人员,还 必须具 有相应的操 作资 格证书 ; 并且 严 格按照 相关规范 及行业规定进行操 作。 本 项 目 均 采 用闭 式 循 环 系统,每 台 设备配备补 水 组 件。 4.室外机安装 基 础 安装 室外机设备落 地安装时,安装地面应先制 作混 凝 土 基 础 ,混 凝 土 强 度 不低 于C15,高 度 不低 于 100mm。 固定支架安装 ①落地支架安装 固定支架制作及安装要求:执行标准《民用建筑供暖通风与空调调节设计规范》GB50736-2012。固定支架材质采用热镀锌50×50mm 的国标5 号角钢,按照设备的实际尺寸进行下料制作,安装工艺采用焊接制作,焊接点需做防腐处理,外型保持原色。把配套的安装支架放在的承重地面上,并使用水平测量尺,确保支架的...
