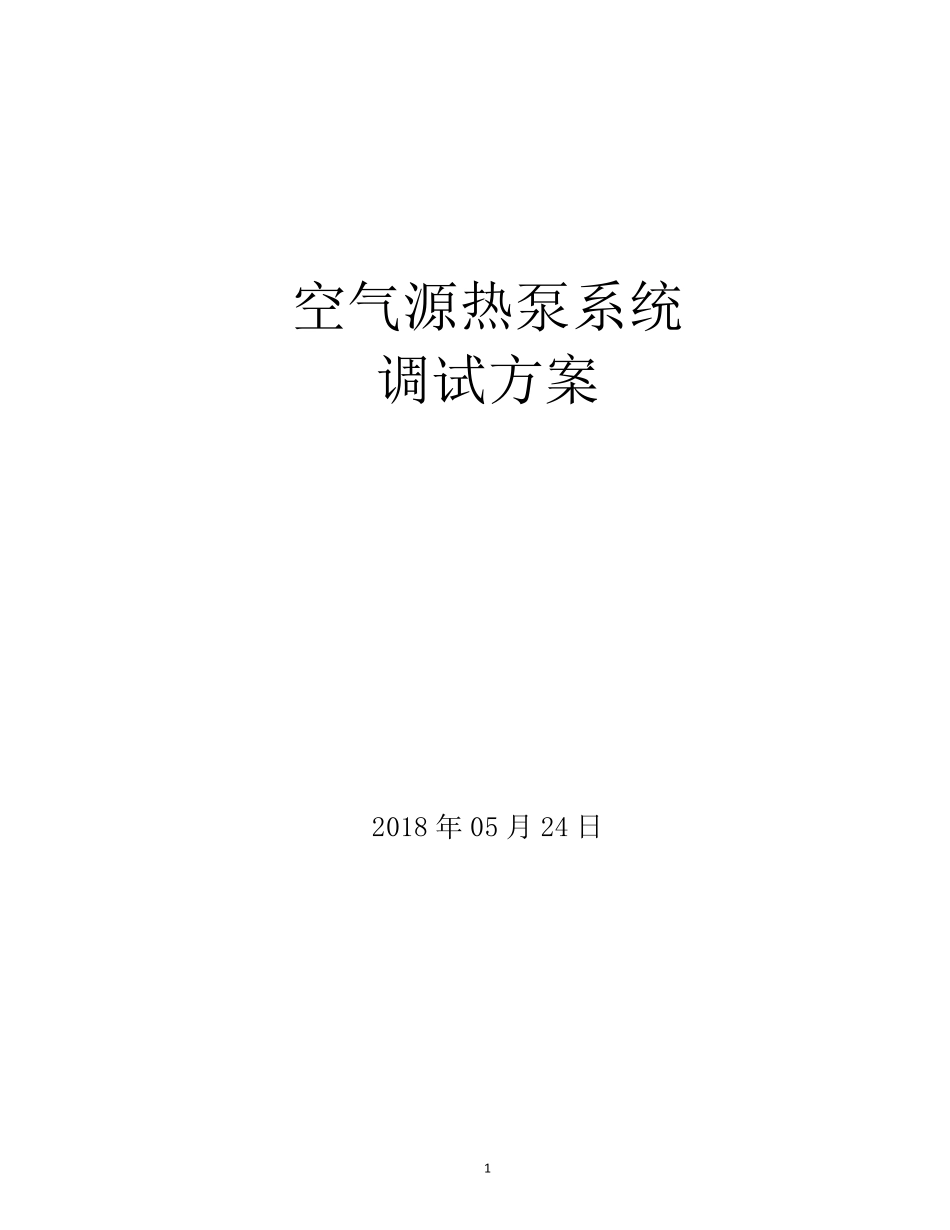

1 空气源热泵系统 调试方案 2018 年 05 月 24 日 2 一、编制依据 根据目前施工进展，室外热力管网系统及各楼栋的暖通空调系统管线基本上已施工完毕，现已进入试运转及系统调试阶段，编制该调试方案，旨在优质优速的完成暖通空调系统的后期调试任务。 编制该方案的理论依据为： 1、《通风与空调工程施工及验收规范》（GB50243-97）； 2、《建筑采暖卫生与煤气工程质量检验评定标准》（GBJ302-88）； 3、《通风与空调工程质量检验评定标准》（GBJ304-88）； 4、《电气装置安装工程电气设备交接试验标准》（GB50150-91）； 5、《电气装置安装工程质量检验评定标准》（GBJ303-88）； 6、《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-96）； 7、《制冷设备、空气分离设备安装工程施工及验收规范》（JBJ30-96） 二、准备工程 工程由于建筑面积大，单体建筑物多，暖通工程电气、仪表控制系统复杂，调试前的准备工作至关重要，必须做好以下准备工作 1 ．人员准备 每个项目成立暖通安装工程总体调试工作组，由项目部经理任组长，电仪施工主管任副组长，专业调试工 5 人,厂家技术人员 1 人。 3 2．器具准备 电气、仪表调试需用较多的调试器具，多数器具属于测量仪器，在使用前应经国家认可的测量设备检测单位检测合格，出具计量检定合格证书后方可使用，并在其检定合格周期内使用。 调试主要需用以下器具： 序号 器具名称 数量 适用范围 1 手持电子计数式转速表 1 测量风机水泵及电机转速 2 万用表 2 测量电压、电流和电阻 3 无线对讲机 8 调试对接 4 数显声级计 1 测量设备及环境燥声 5 数字温湿度计 2 测量干湿度温度 6 百分表 2 测量水泵径向及轴向偏差 7 数字钳形表 3 测量电流电压、电阻值 8 水流量仪 1 测量管道水流量及压差值 9 8 倍频率噪声仪 1 测量设备及环境燥声 10 干粉灭火器 20 预防起火 3．资料准备 调试工作开始前，应准备好各系统的工艺流程图、安装布置图、各设备的使用说明书、各控制系统的控制原理图，各控制柜（箱）的接线图， 4 组织调试小组人员熟悉以上资料，可起到事半功倍的效果。 三、调试步骤 1、整机结构检查 在安装好系统之后，首先要对整机结构进行一个整体检查。检查机组四周螺丝、顶部风机固定螺丝是否松动。 2、氟路系统检查 检查所有焊接口是否有油迹，避免漏氟。 3、电路系统检查 ①、电源线连接需注意事项 在施工现...
