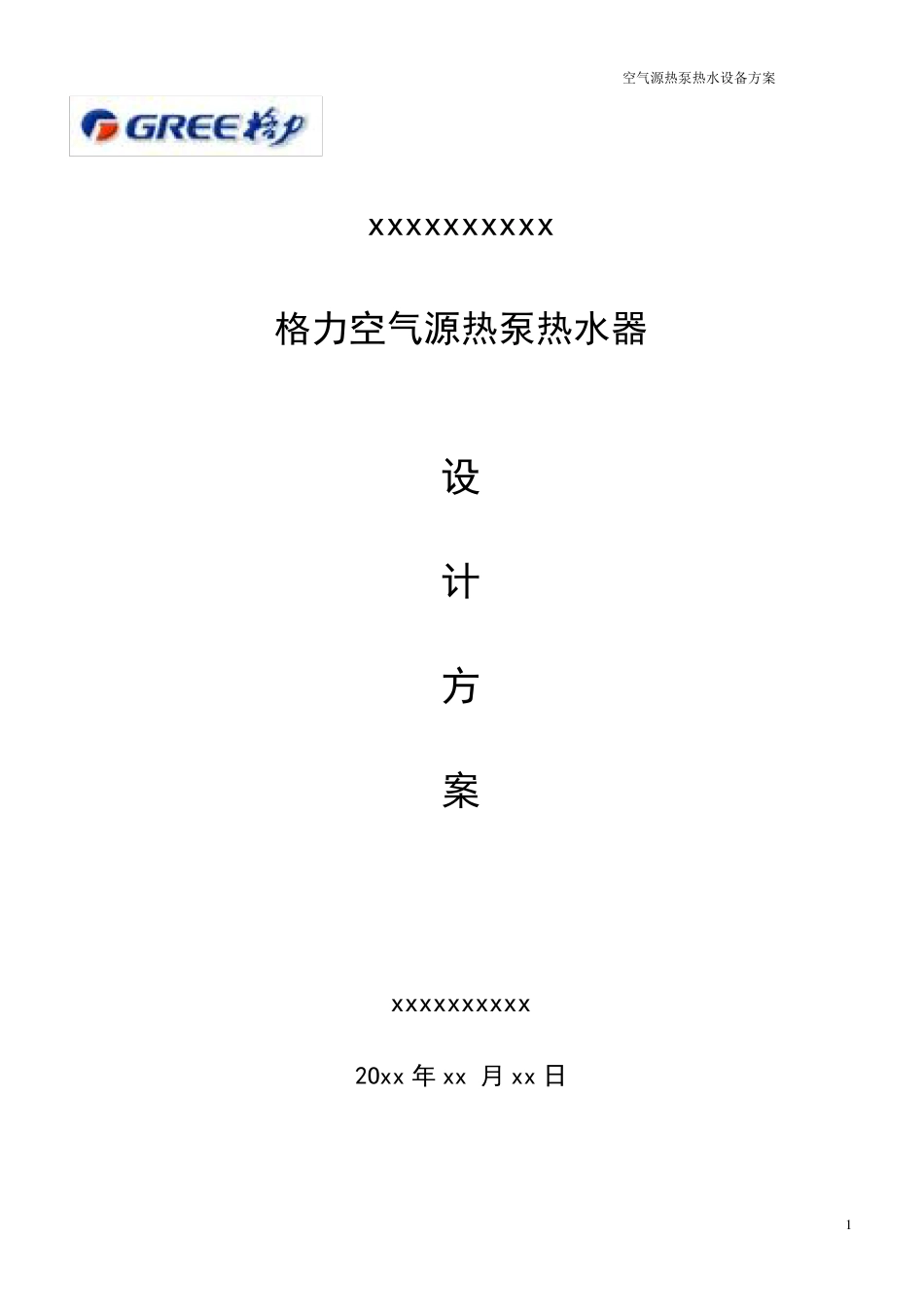

空气源热泵热水设备方案 1 xxxxxxxxxx 格力空气源热泵热水器 设 计 方 案 xxxxxxxxxx 2Oxx 年 xx 月 xx 日 空气源热泵热水设备方案 2 厂家介绍 热泵热水器市场销售额从02 年开始，年均增长量达50%以上，08 年销售额达到了14 亿元，相对07 年增长了100%，预计09 年的增长仍将保持在50%以上。根据热泵热水器行业分析报告的预测，2012 年热泵热水器产值将达到40 亿元，其中大部分份额将来自于主要的空调企业，热泵热水器产品将成为众多空调企业新的利润增长点 。 一、工作原理及主要结构形式 1、利用热泵原理，以消耗一部分电能为补偿，通过热力循环，从周围空气中吸取热量，通过压缩机将其输送至冷凝器，将来自水箱内的冷水加热至生活或生产所需要的目标值（35～60℃可调）； 2、热泵热水机组因其节能，高效，环保而广泛应用于工厂、宾馆、酒楼、医院、美容美发店、洗衣店、洗浴中心和热水应用量较大的其他场合。 二、主要结构形式： 1、静态 加热式：分内盘 和外 盘 两 种 方式.内盘 换 热器置 于水箱中，将冷媒 通入 水箱中加热水;外 盘 式是 盘 管 缠 绕 在水箱外 壁 加热,给 水箱中水加热,铜 管 不 和水接 触 ,避 免 了腐 蚀 和泄 露 ,用水更 安 全 . 2、直 热式：冷水经 过机组一次 即 达到设定 温 度 。在循环式水路 上增加冷凝压力调节阀 。 空气源热泵热水设备方案 3 系统工作原理图 直热式热水器产品系统图 产品定义 直热循环式机组 循环式是指冷水通过水泵在储水箱及机组之间经过多次循环加热，水温逐渐达到设定温度； 直热式是指冷水经过机组一次即达到设定温度。格力直热循环式热水机属业内先进设计，集直热式与循环式于一体，既可作为直热式机组使用，也可作为循环式机组使用。机组有三个水口：直热进水口、循环进水口和热水出口，比市场上销售的常规直热式或循环式热水机多一个进水口。格力直热循环式热水机标准使用方式是以直热产水为主，循环保温为辅。无论是直热运行还是循环加热，出水温度均可达到50℃以上。 空气源热泵热水设备方案 4 格力空气源热泵热水机组与其他热水设备的比较 项 目 热水设备 燃煤热水锅炉 燃油热水锅炉 燃气热水锅炉 电热水锅炉 格力空气源热泵热水机组 能 源 标准煤 轻柴油 液化气 天然气 城市煤气 电 电 能 源 热 值 6950kcal/kg 10200kcal/kg 24000kcal/m3 6700kcal/m3 3800kcal/m3...
