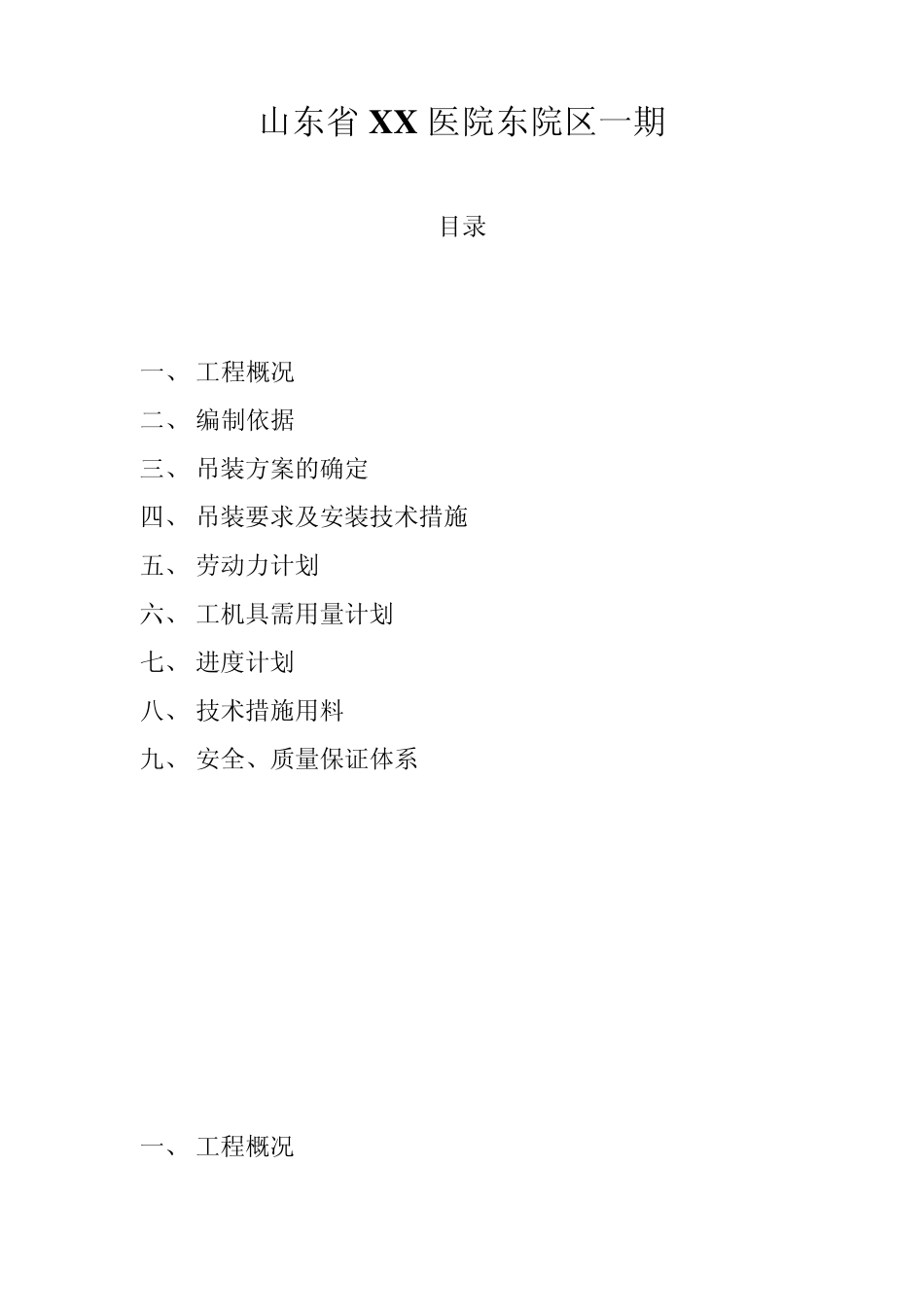

山东省X X 医院东院区一期 目录 一、 工程概况 二、 编制依据 三、 吊装方案的确定 四、 吊装要求及安装技术措施 五、 劳动力计划 六、 工机具需用量计划 七、 进度计划 八、 技术措施用料 九、 安全、质量保证体系 一、 工程概况 1、本吊装方案为山东省 XX 医院东院区一期工程BCDEFG 楼空调机组的吊装方案。该区域需要吊装的空调组为 105 台，其中第一批进货数量为 24 台，空调机组分布：这次进货主要为 D 楼用机组数量，分别在一、二、三、四层和设备层，E 楼顶层，G 楼顶层。单台最大重量为 3.96t。最大机体尺寸为 5.4m*3100*2500（H）单件最大重量为 2.15t（E 楼）。换热器最大重量为 2.8t，共计 17 台。水泵共计 37 台最大重量为 1.7t分别安装在地下室、换热站、空调制冷机房和生活水池、消防水池泵房内。依据设备最大几何尺寸、吊升高度及重量确定以下吊装方案。 二、 编制依据： 施工图纸，《重型设备吊装手册》及施工现场的实际情况。 三：吊装方案的确定： 1、 依据吊装现场的实际情况确定吊车的位置及吊车的选用。确定现场的地理情况，有无怕压管道，地质松软情况，地质松软需进行硬化，采取垫木、垫板处理，符合吊装要求。 2、 根据设备吊装最重最高位置，选用最经济的吊车，为 25t。 3、 本次空调机组吊装所用机械设备为 25t吊车一台，3t叉车一台，配合装车及小型设备现场搬运。载重 汽车一台(3-5t)。25t吊车在吊装现场负责把设备吊往各层面位置再由液压车把设备运往各层机房。叉车负责在设备堆放处调整设备、装车、小设备运往吊装现场。载重汽车负责把E 楼和 G 楼顶上的两台空调机组的运输，然后由塔吊运往E 楼和 G 楼的楼顶。（塔吊工作半径在25m 内，该设备都能工作，依据现场最小工作半径为 13m）所以 E、G 楼 66m 处两台空调机组的吊装利用施工塔吊吊装。 4、 现场吊装条件：第一批到货的空调设备：大部分在D 楼各层，但 D 楼两侧走廊外侧不利吊装工作，所以需要在E 楼西头突出部分，在二、三层各搭建一个放置设备的平台，设备吊起放置在平台上，再由平台运往走廊，然后再运往各自的设备安装位置，C、E、G 楼设备层的空调机组的吊运同样在各楼最西头突出部分搭建设备放置平台（平台尺寸见附图）。设备吊起放在平台上，然后再运往各楼内。 5、 换热器和各类水泵等小型设备利用 D 楼施工塔吊，从原制冷组设备孔放到地下一层。较大设备，塔吊不能...
