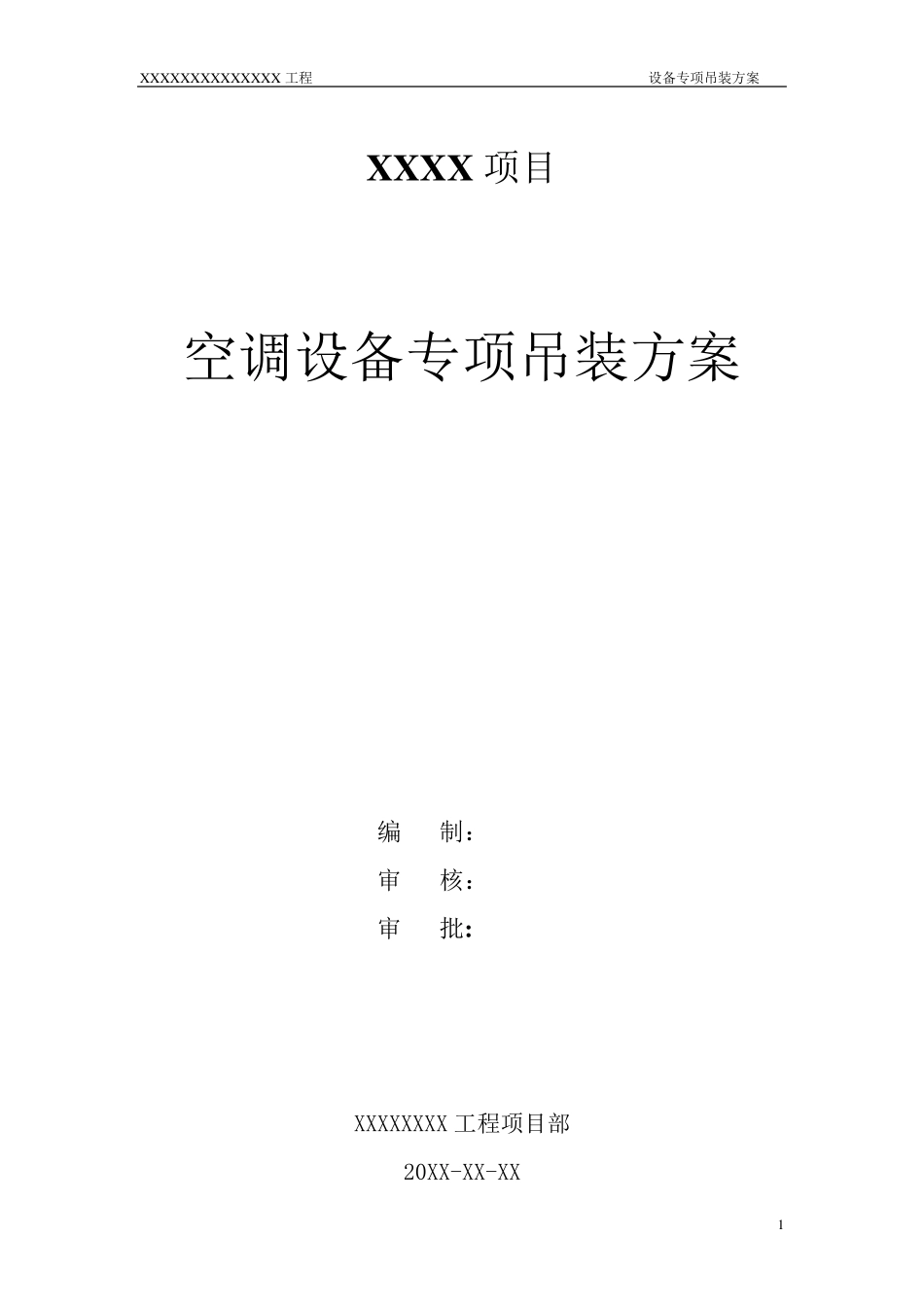

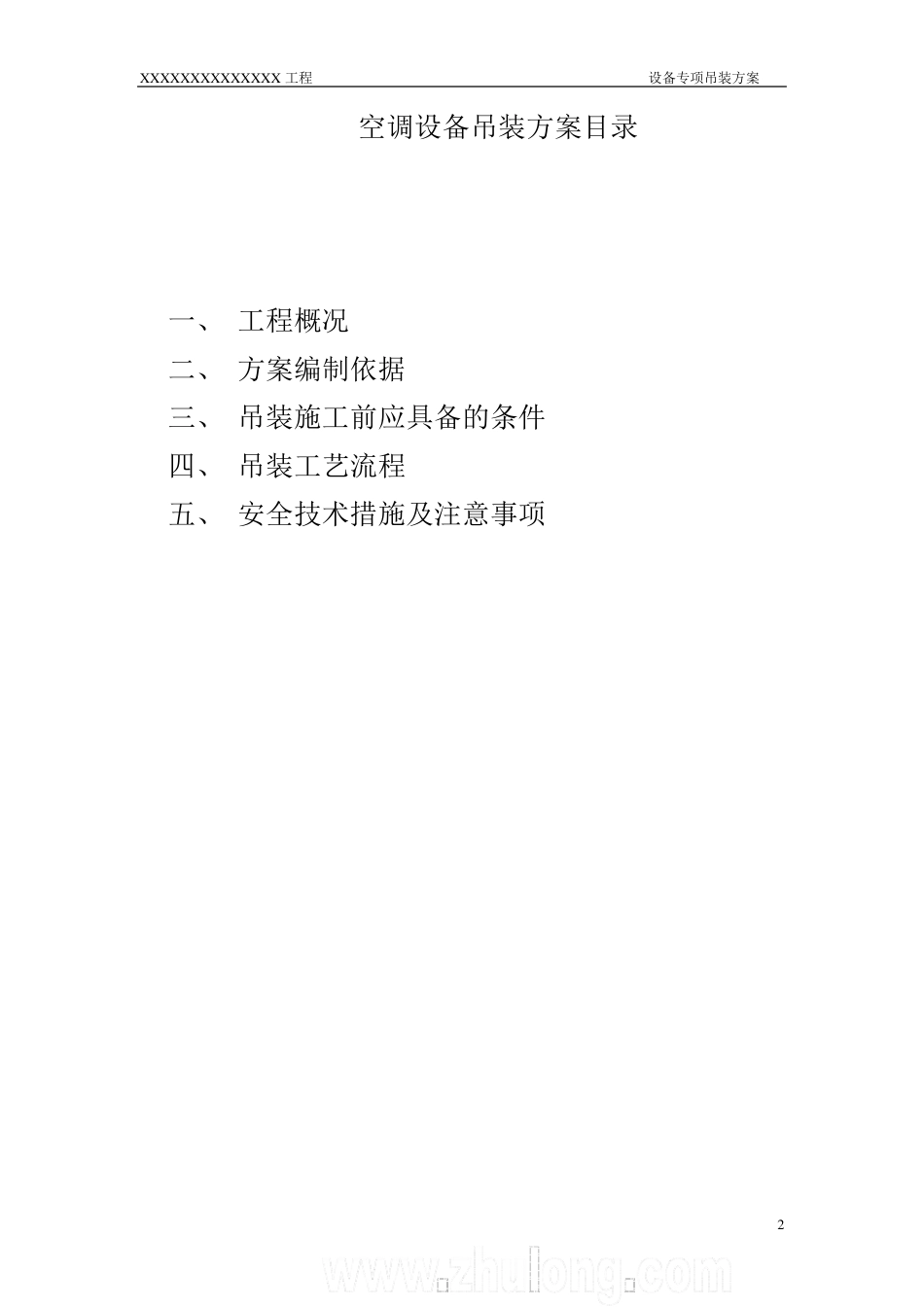

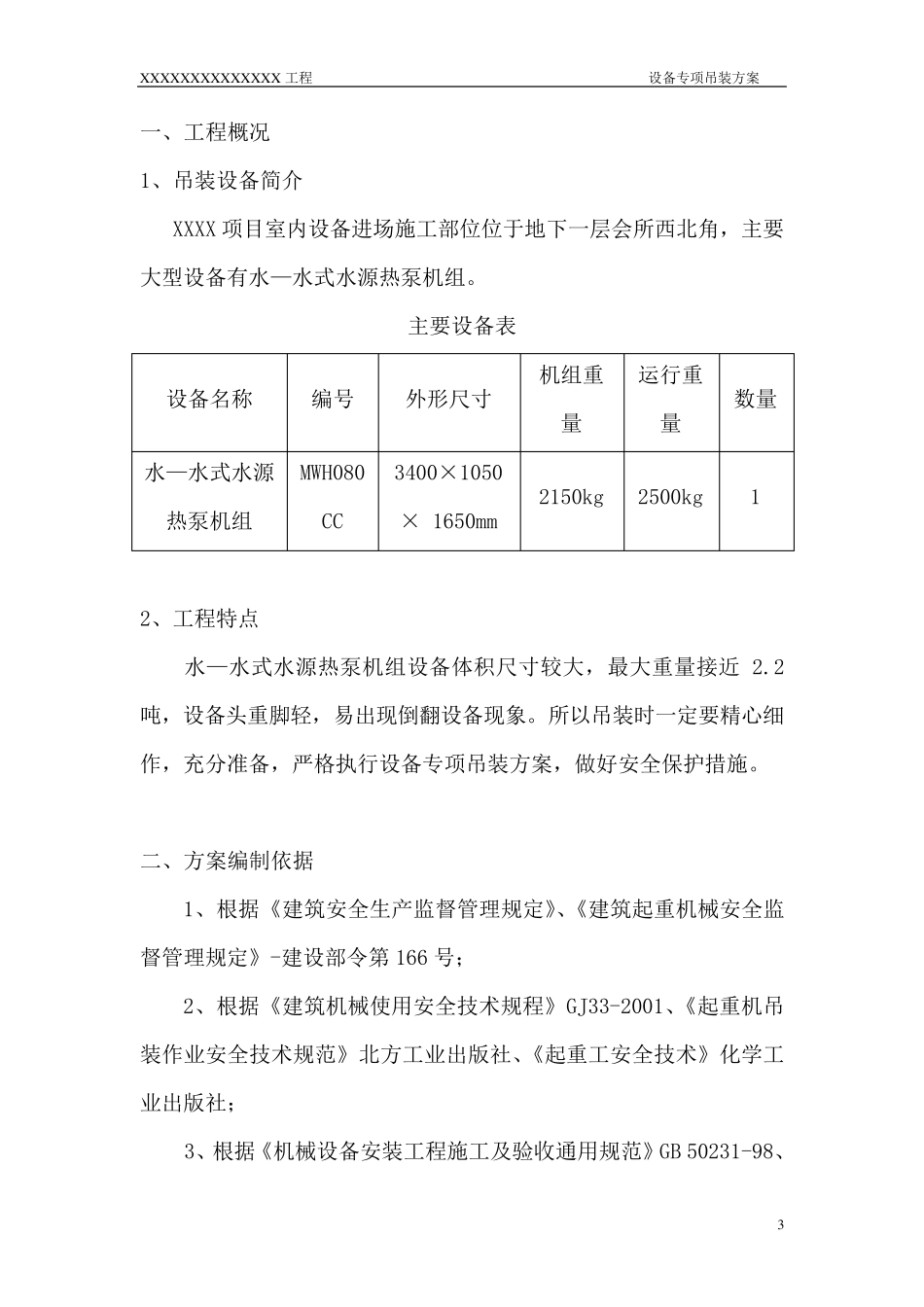

X X X X X X X X X X X X X X 工程 设备专项吊装方案 1 X X X X 项目 空调设备专项吊装方案 编 制： 审 核： 审 批: XXXXXXXX 工程项目部 20XX-XX-XX X X X X X X X X X X X X X X 工程 设备专项吊装方案 2 空调设备吊装方案目录 一、 工程概况 二、 方案编制依据 三、 吊装施工前应具备的条件 四、 吊装工艺流程 五、 安全技术措施及注意事项 X X X X X X X X X X X X X X 工程 设备专项吊装方案 3 一、工程概况 1、吊装设备简介 XXXX 项目室内设备进场施工部位位于地下一层会所西北角，主要大型设备有水—水式水源热泵机组。 主要设备表 设备名称 编号 外形尺寸 机组重量 运行重量 数量 水—水式水源热泵机组 MWH080CC 3400×1050× 1650mm 2150kg 2500kg 1 2、工程特点 水—水式水源热泵机组设备体积尺寸较大，最大重量接近 2.2吨，设备头重脚轻，易出现倒翻设备现象。所以吊装时一定要精心细作，充分准备，严格执行设备专项吊装方案，做好安全保护措施。 二、方案编制依据 1、根据《建筑安全生产监督管理规定》、《建筑起重机械安全监督管理规定》-建设部令第 166 号； 2、根据《建筑机械使用安全技术规程》GJ33-2001、《起重机吊装作业安全技术规范》北方工业出版社、《起重工安全技术》化学工业出版社； 3、根据《机械设备安装工程施工及验收通用规范》GB 50231-98、X X X X X X X X X X X X X X 工程 设备专项吊装方案 4 《起重设备安装工程施工及验收规范》GB 50278-98； 4、根据《起重安装操作规范》、起重吊机使用说明和机械性能参数表、钢丝强技术参数表； 5、根据本工程《招标文件》制冷机组设备安装技术要求、设计施工图纸、相应的设计说明； 6、根据空调设备厂家提供的制冷机组设备资料，外形尺寸、运输重量等技术参数； 7、根据本工程施工组织设计方案、施工技术措施、设备安装技术要求。 8、根据施工现场勘察实地条件、周围环境、吊运线路、制冷机房布局等情况。 三、吊装施工前应具备的条件 1、技术准备 1.1 吊装施工方案已按有关规定的程序审批完毕。 1.2 参加吊装施工的有关人员经过专业培训合格，吊装责任工程师已向全体人员进行了吊装技术交底，安全责任人员负责向所有参加吊装施工的人员进行安全教育。 1.3 土建专业已提供了完整的设备基础交工资料，基础沉降观测原始数据齐全，...
