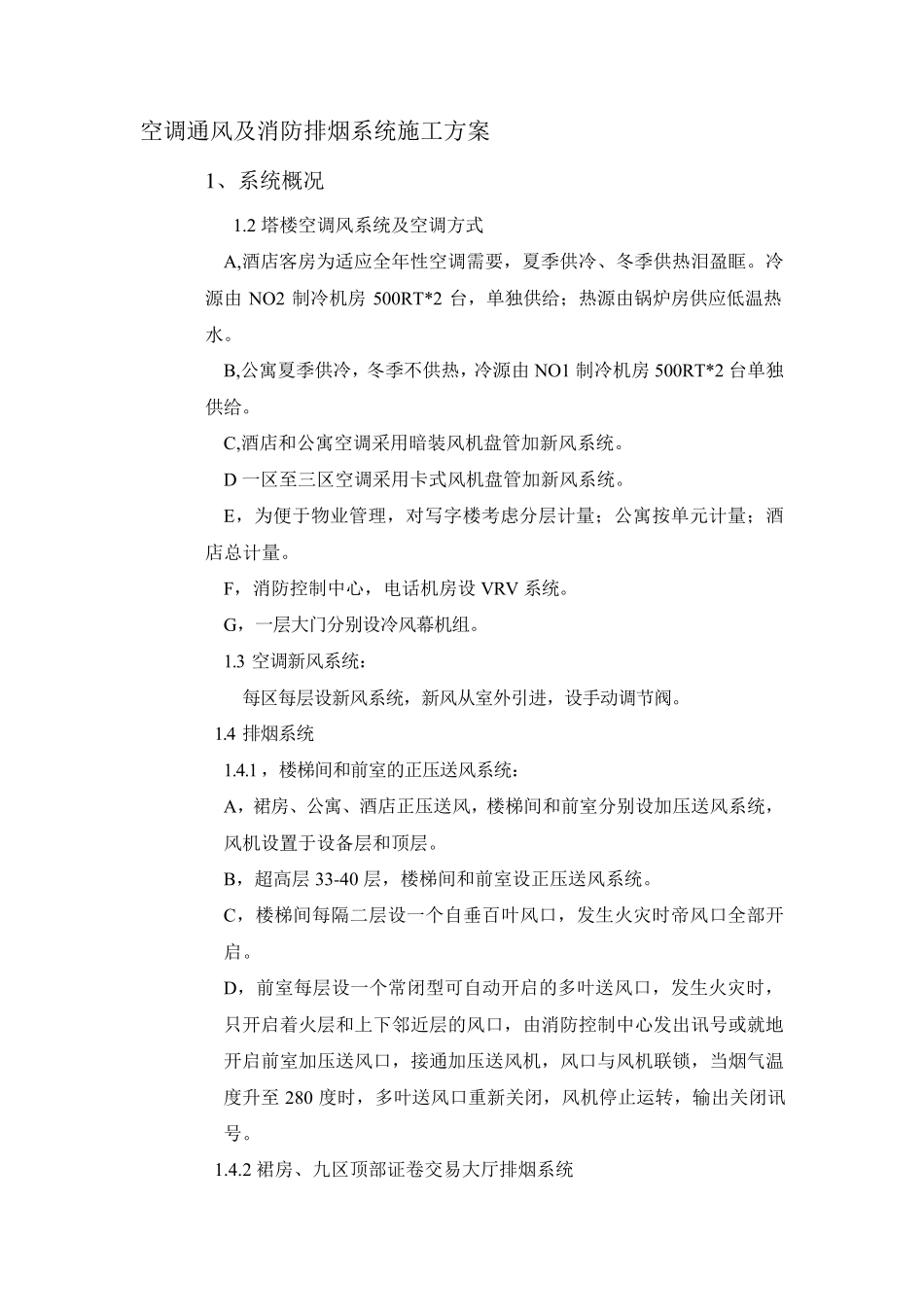

空调通风及消防排烟系统施工方案 1 、系统概况 1.2 塔楼空调风系统及空调方式 A,酒店客房为适应全年性空调需要，夏季供冷、冬季供热泪盈眶。冷源由 NO2 制冷机房 500RT*2 台，单独供给；热源由锅炉房供应低温热水。 B,公寓夏季供冷，冬季不供热，冷源由 NO1 制冷机房 500RT*2 台单独供给。 C,酒店和公寓空调采用暗装风机盘管加新风系统。 D 一区至三区空调采用卡式风机盘管加新风系统。 E，为便于物业管理，对写字楼考虑分层计量；公寓按单元计量；酒店总计量。 F，消防控制中心，电话机房设 VRV 系统。 G，一层大门分别设冷风幕机组。 1.3 空调新风系统： 每区每层设新风系统，新风从室外引进，设手动调节阀。 1.4 排烟系统 1.4.1 ，楼梯间和前室的正压送风系统： A，裙房、公寓、酒店正压送风，楼梯间和前室分别设加压送风系统，风机设置于设备层和顶层。 B，超高层 33-40 层，楼梯间和前室设正压送风系统。 C，楼梯间每隔二层设一个自垂百叶风口，发生火灾时帝风口全部开启。 D，前室每层设一个常闭型可自动开启的多叶送风口，发生火灾时，只开启着火层和上下邻近层的风口，由消防控制中心发出讯号或就地开启前室加压送风口，接通加压送风机，风口与风机联锁，当烟气温度升至 280 度时，多叶送风口重新关闭，风机停止运转，输出关闭讯号。 1.4.2 裙房、九区顶部证卷交易大厅排烟系统 A，证券交易大厅设四个竖向排烟系统，按中厅体积4 次/h计算。 B，采光天窗顶部设四个排烟系统。 1.4.3 内走道排烟系统； A，公寓和酒店内走道超过20 米，设机械排烟系统。 B，公寓排风系统： C，酒店排风系统： D，三十八层内走道排烟系统： 共享大厅因南北贯通，与室外相联，不设排烟系统。二个避难层由外窗通风，不设正压送风系统。外侧墙上有窗者，全部为自然通风。 1.5 地下室车库通风、排烟设计： 1.5.1 地下室车库按防火分区设机械排烟系统，各排烟系统与排风系统合用，机械排风、进风为机械与自然进风相结合。 1.5.2 地下二层和三层汽车库层高 3.5 米较低，不设低部送风口，在风道侧壁设百页风口。 1.5.3 地下一层平时排风由上下风口同时进行，发生为灾时，下部排风立管上的防火阀 70 度熔断(平进常开)，由消防控制中心显示和控制。同时，上部排烟防火阀自动开启进行排烟（平时常闭）。当烟气温度达到 280 度时，送风口重新关闭，风机停止运转，输入关闭讯号。 1.5.4 地下一层设有双...
