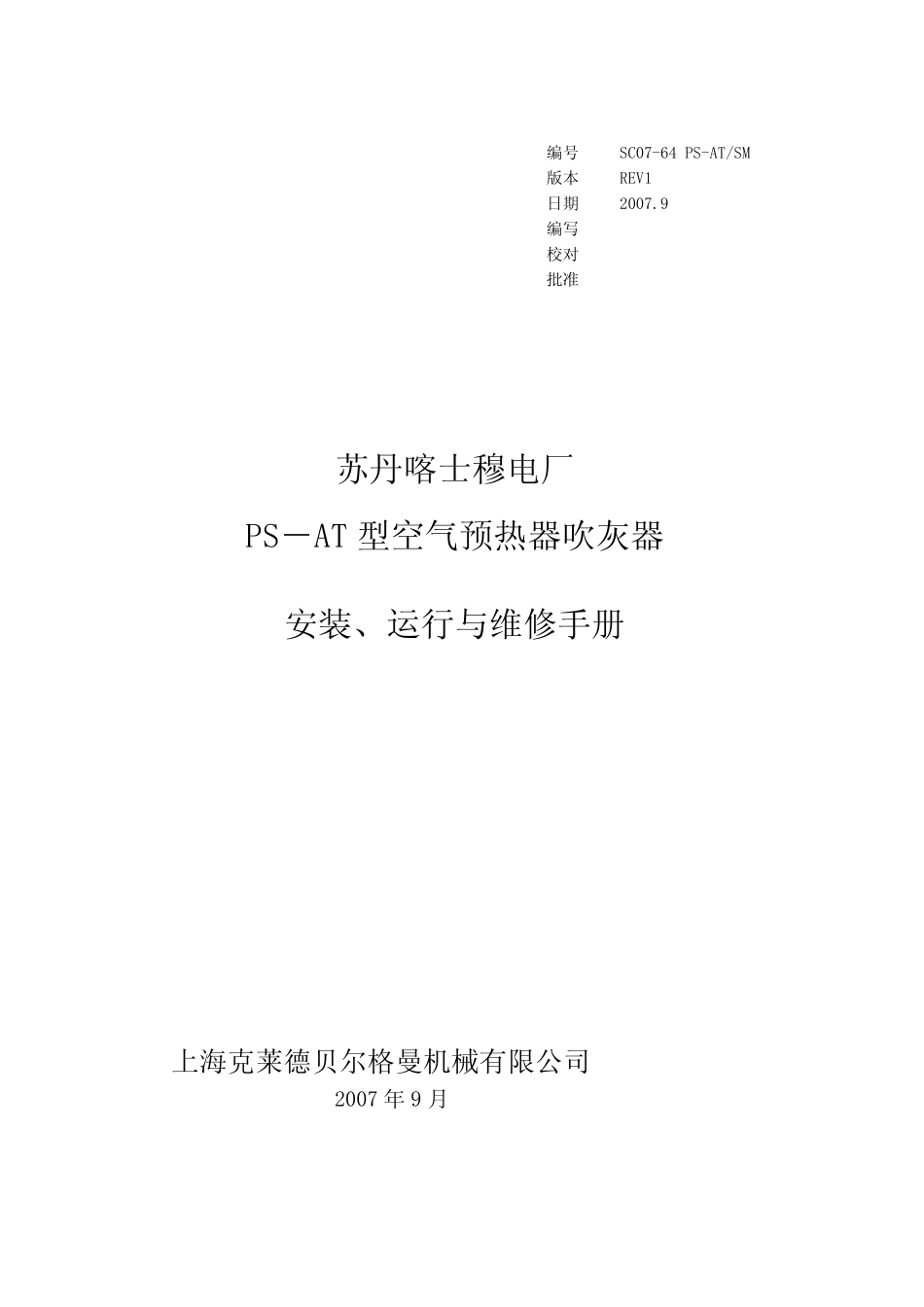

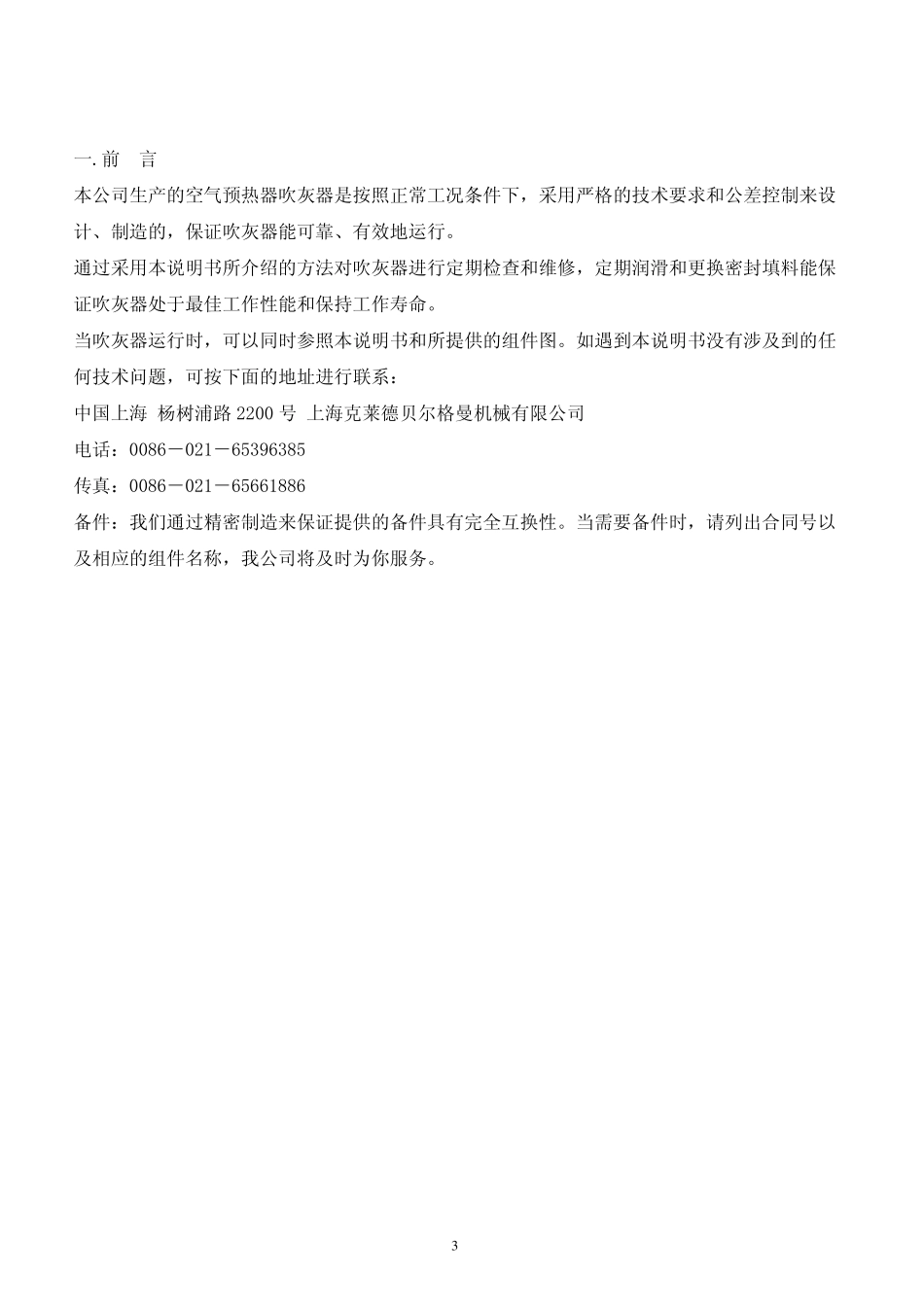

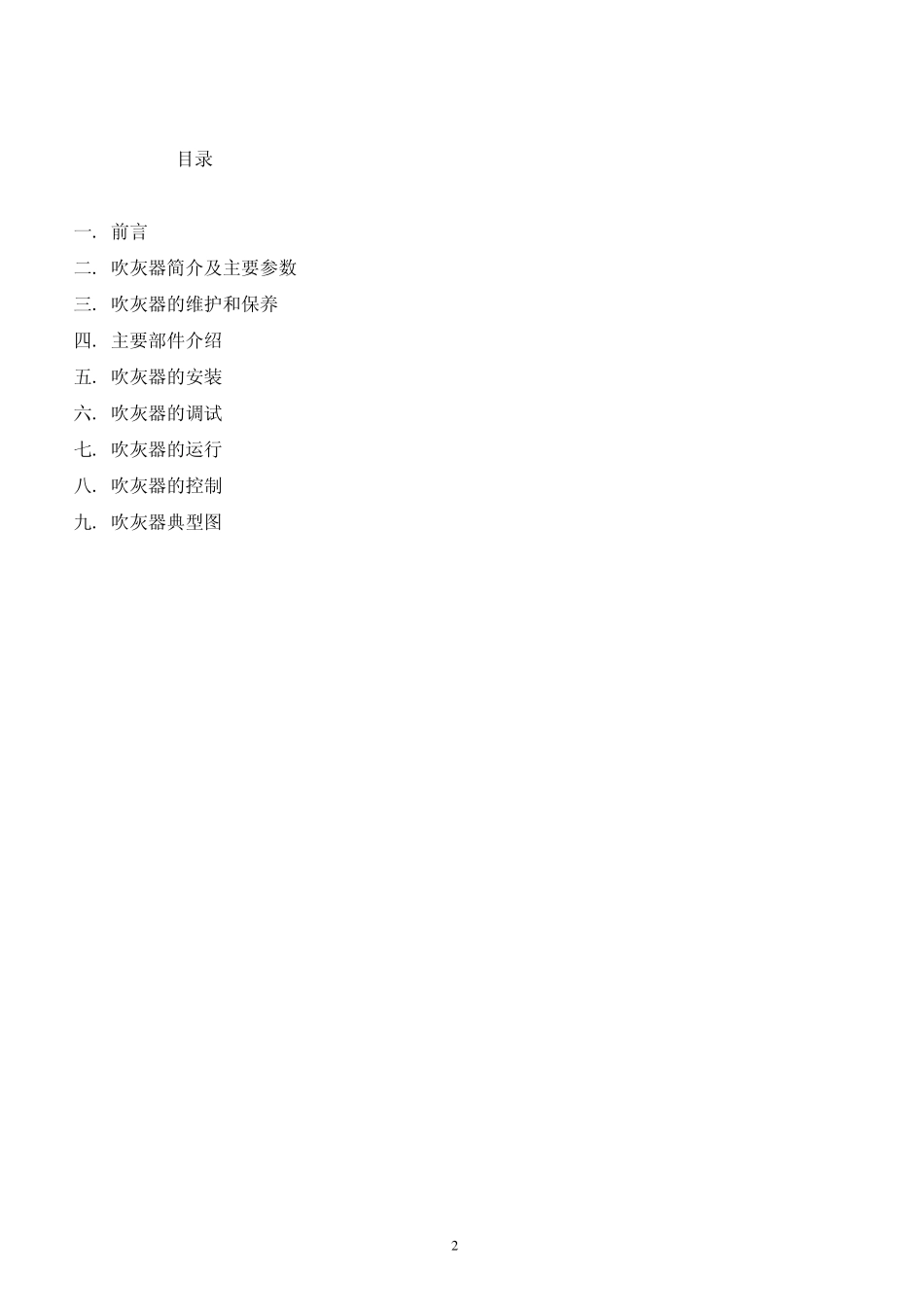

编号 SC07-64 PS-AT/SM 版本 REV1 日期 2007.9 编写 校对 批准 苏丹喀士穆电厂 PS－AT 型空气预热器吹灰器 安装、运行与维修手册 上海克莱德贝尔格曼机械有限公司 2007 年 9 月 2 目录 一. 前言 二. 吹灰器简介及主要参数 三. 吹灰器的维护和保养 四. 主要部件介绍 五. 吹灰器的安装 六. 吹灰器的调试 七. 吹灰器的运行 八. 吹灰器的控制 九. 吹灰器典型图 3 一.前 言 本公司生产的空气预热器吹灰器是按照正常工况条件下，采用严格的技术要求和公差控制来设计、制造的，保证吹灰器能可靠、有效地运行。 通过采用本说明书所介绍的方法对吹灰器进行定期检查和维修，定期润滑和更换密封填料能保证吹灰器处于最佳工作性能和保持工作寿命。 当吹灰器运行时，可以同时参照本说明书和所提供的组件图。如遇到本说明书没有涉及到的任何技术问题，可按下面的地址进行联系： 中国上海 杨树浦路 2200 号 上海克莱德贝尔格曼机械有限公司 电话：0086－021－65396385 传真：0086－021－65661886 备件：我们通过精密制造来保证提供的备件具有完全互换性。当需要备件时，请列出合同号以及相应的组件名称，我公司将及时为你服务。 4 二.吹灰器简介及主要参数 本公司生产的PS-AT 型回转式空气预热器吹灰器主要用于清洁回转式空气预热器热交换面。其吹扫能力大于固定多喷嘴式吹灰器,并能克服因预热器转动产生的吹扫区域不均匀及其它设计问题. 本吹灰器的动作原理为前进直动式后退为间歇式,前进至停返回位置后装有多个喷嘴的吹灰喷嘴管从预热器中心向后移动至预热器外侧作逐步吹扫,吹灰管每退一步,即中止移动,对热交换面作一次或多次环状吹扫,可使每个区域得到有效吹扫. 本吹灰器主要有大梁、齿轮箱、行走箱、吹灰外管、喷嘴管、阀门、开阀机构、前部托轮组及炉墙接口箱等组成。 用户：苏丹喀士穆电厂 合同号：SC07-64 技术参数: 吹灰器数量: 2 台/每炉 吹灰器喷嘴数量: 4 只 吹灰器行程: T= 690 mm 步进距离: 每步36 mm 步进次数: 20 次 每步停留吹扫时间: 40 sec 吹灰器总工作时间: 848sec（可视吹扫效果调整） 吹灰器吹扫介质: 蒸汽 蒸汽工作压力: 1.5 Mpa；蒸汽温度: 300~350 °C；耗量：60kg/min 电动机: 功 率 0.55kw 转速 1400r/min 电源 380V 3Ph 50HZ 5三 . 吹 灰 器 的 维 护 和 保 养 吹 灰 器 在 正 常 使 用 状 态 下 ,应 ...
