锅炉激波吹灰器安装作业指导书

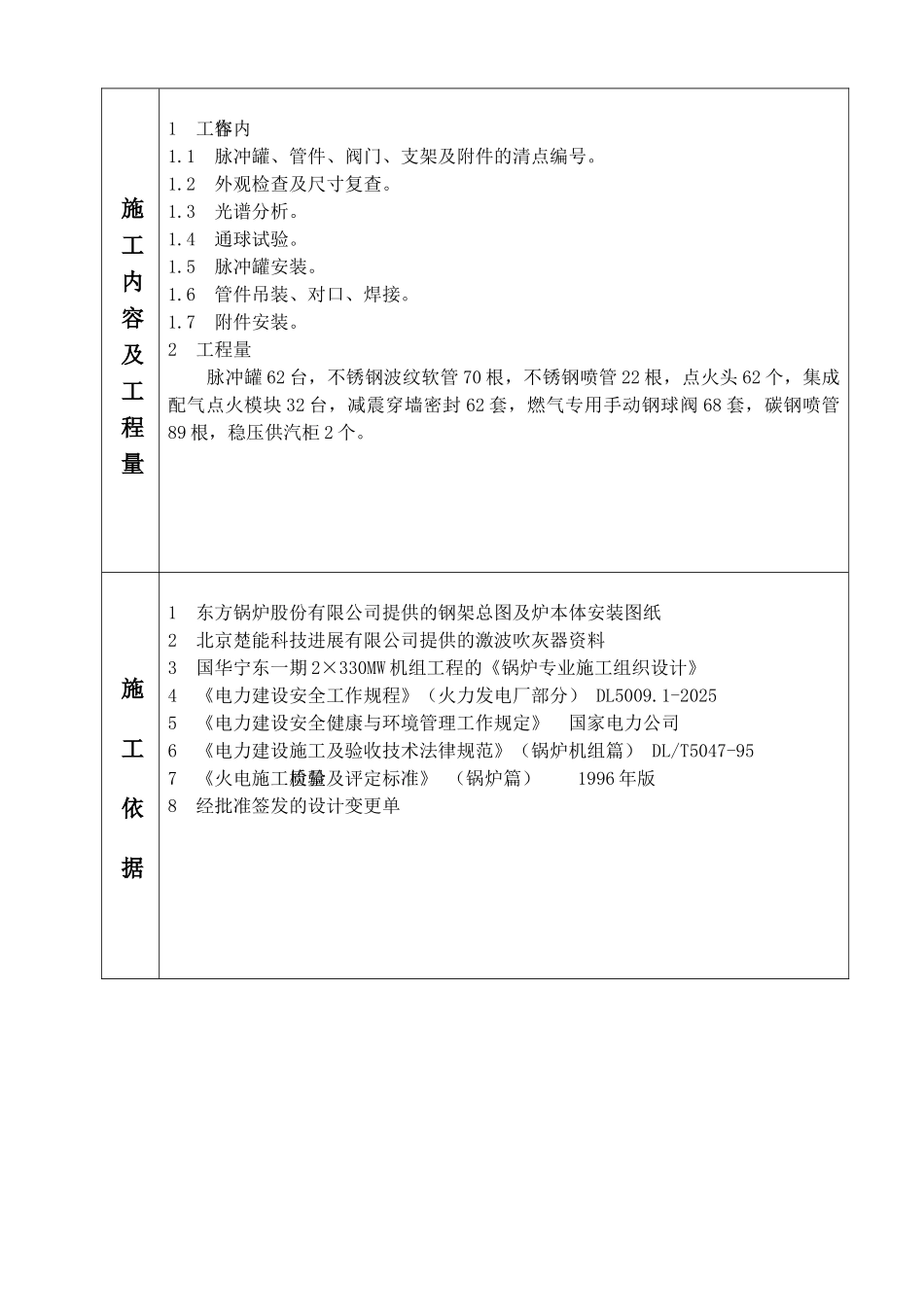

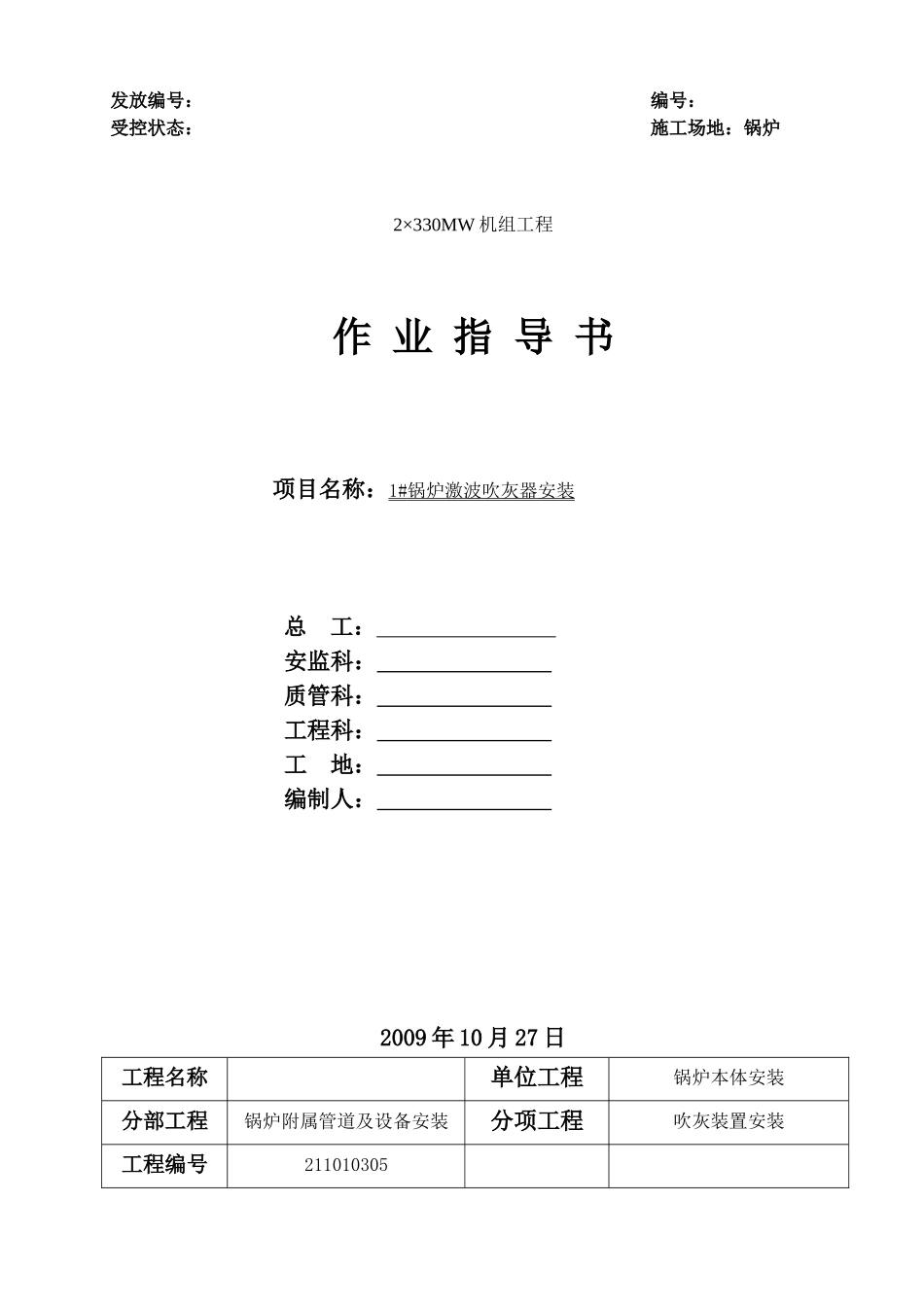

发放编号： 编号：受控状态： 施工场地：锅炉 2×330MW 机组工程 作 业 指 导 书项目名称：1# 锅炉激波吹灰器安装 总 工： 安监科： 质管科： 工程科： 工 地： 编制人： 2009 年 10 月 27 日工程名称单位工程锅炉本体安装分部工程锅炉附属管道及设备安装分项工程吹灰装置安装工程编号211010305施 工 内 容 及 工 程 量1 工作内容1.1 脉冲罐、管件、阀门、支架及附件的清点编号。1.2 外观检查及尺寸复查。1.3 光谱分析。1.4 通球试验。1.5 脉冲罐安装。1.6 管件吊装、对口、焊接。1.7 附件安装。2 工程量 脉冲罐 62 台，不锈钢波纹软管 70 根，不锈钢喷管 22 根，点火头 62 个，集成配气点火模块 32 台，减震穿墙密封 62 套，燃气专用手动钢球阀 68 套，碳钢喷管89 根，稳压供汽柜 2 个。施 工 依 据1 东方锅炉股份有限公司提供的钢架总图及炉本体安装图纸2 北京楚能科技进展有限公司提供的激波吹灰器资料3 国华宁东一期 2×330MW 机组工程的《锅炉专业施工组织设计》4 《电力建设安全工作规程》（火力发电厂部分） DL5009.1-20255 《电力建设安全健康与环境管理工作规定》 国家电力公司6 《电力建设施工及验收技术法律规范》（锅炉机组篇） DL/T5047-957 《火电施工质量检验及评定标准》 （锅炉篇）1996 年版8 经批准签发的设计变更单施 工 准 备1施工人员认真熟悉图纸，认真阅读施工作业指导书，参加施工技术交底。2设备的清点，编号、外观检查、光谱分析、通球、倒运。3施工机具完好，随时可以投入使用。4钳工用工具：割炬、皮带、盘尺、电动工具、对口卡子、粉线、线锤、葫芦等配置齐全。5施工人员安全防护用品配置齐全。中 间 交 接 要 求1 包墙区域施工且验收完毕；2 省煤器及省煤器护板施工且验收完毕；3 空预器及空预器护板施工且验收完毕；4 现场起吊设施能满足施工要求。施 工 工 序 方 框 图施 工 技 术 要 领1 工程概况及结构特点电厂一期（2330MW）1#机组安装工程，锅炉为东方锅炉厂设计制造的 2×1177t/h 亚临界一次再热 CFB 锅炉，采纳单锅筒、自然循环、一次中间再热、高温汽冷式旋风分离器、非机械式 J 阀回料装置、水冷风室、全钢栓型结构炉架、循环流化床燃烧方式、露天布置，锅炉采纳紧身封闭。本锅炉吹灰采纳激波吹灰器，燃料是乙炔气。工作原理是将一定量的乙炔气与压缩空气按预定的比例在混合器中充分掺混后...
