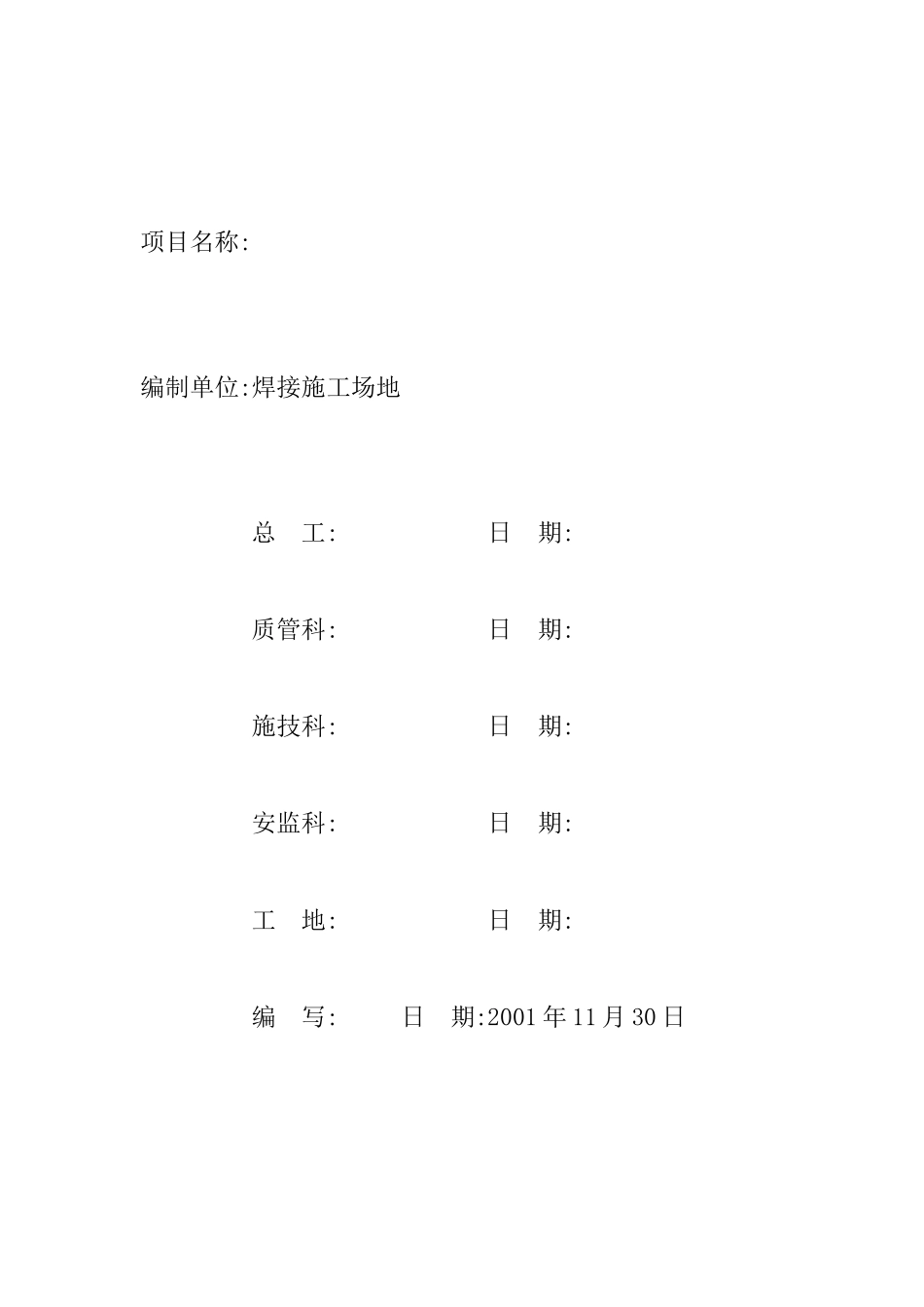

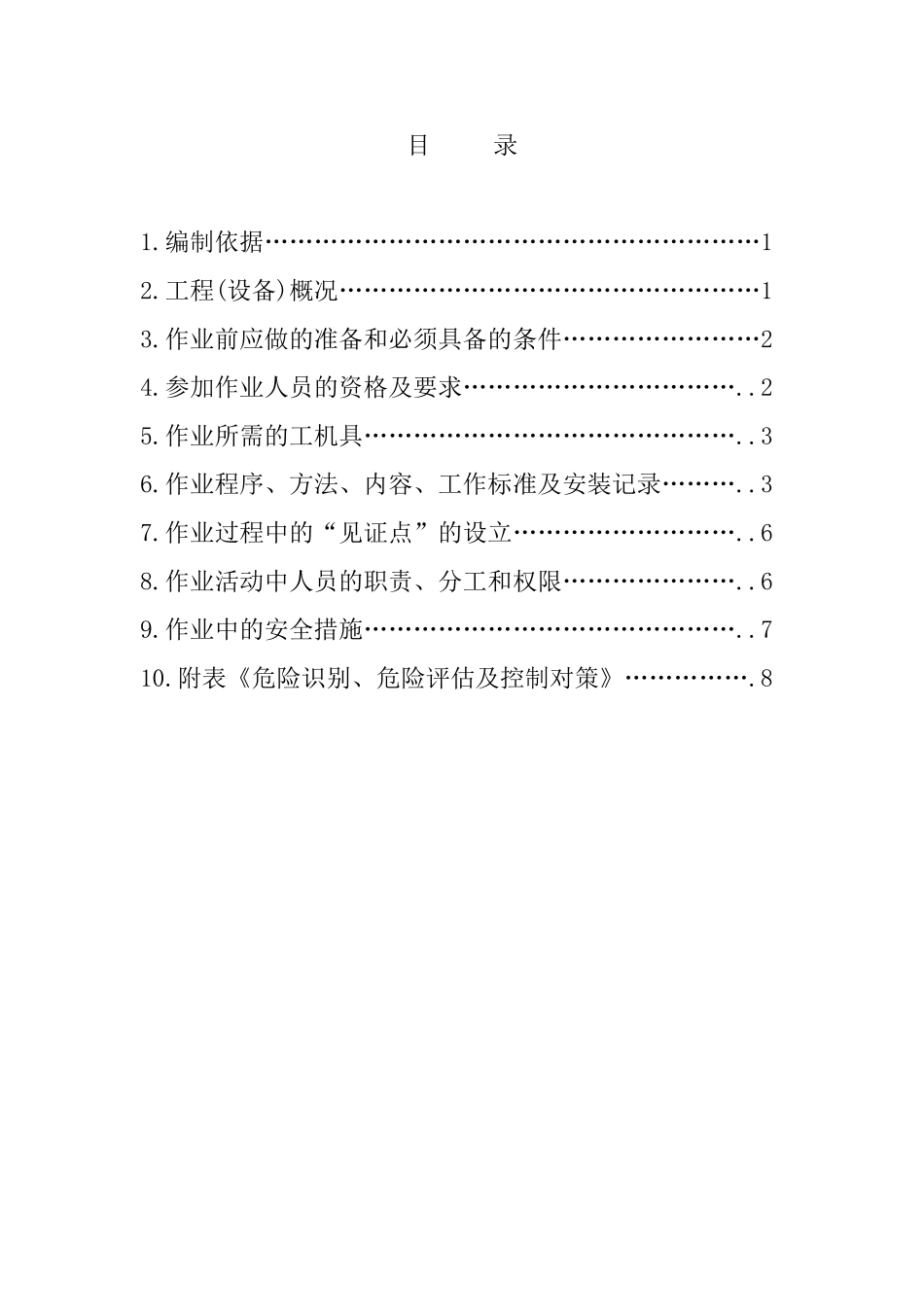

项目名称: 编制单位:焊接施工场地总 工: 日 期:质管科: 日 期:施技科: 日 期:安监科: 日 期:工 地: 日 期:编 写: 日 期:2001 年 11 月 30 日目 录1.编制依据……………………………………………………12.工程(设备)概况……………………………………………13.作业前应做的准备和必须具备的条件……………………24.参加作业人员的资格及要求……………………………..25.作业所需的工机具………………………………………..36.作业程序、方法、内容、工作标准及安装记录………..37.作业过程中的“见证点”的设立………………………..68.作业活动中人员的职责、分工和权限…………………..69.作业中的安全措施………………………………………..710.附表《危险识别、危险评估及控制对策》…………….81.编制依据序号名 称版 次来 源123456789102.设备概况2.1 空预器由******工程有限公司提供；2.2 空预器主体参数2.2.1 设计型号: 28.5VNT17602.2.2 换热元件总表面积(每台空预器):23286m22.2.3 空预器总重量:263 吨2.2.4 外壳大致高度:2545mm2.2.5 运行环境燃料:设计煤种每台锅炉的空预器数目:2 台气流布置:烟气向下,空气向上旋转方向:烟气/二次风/一次风2.2.6 转子转速:1 转/分2.3 焊接工作量2.3.1 空预器主要焊接工作量是转子部件中径向隔板与中心筒的焊接。径向隔板高度为：2275mm，厚度为：10mm，焊缝坡口型式为：V型。需焊接的径向隔板 6 件/每台空预器，共计 48 件/两台。2.3.2 转子膨胀节部分共有 8 节，每节有隔仓板 12 块，均为角接焊。2.3.3 其他焊接工作量有：烟风道与翼板的焊接；烟风道与转子外壳顶板的焊接；底梁焊接；中心部分焊接；顶、底部结构装配焊接；管撑装配焊接；转子外壳装配焊接；顶部二次风道装配焊接；顶、底部烟道装配焊接；顶部一次风道装配焊接等。这部分的焊接接头形式主要是角接焊和部分对接焊，其焊接工艺要求与六道相同，可参照“#3 炉六道焊接施工”作业指导书执行。3.作业前应做的准备和必须具备的条件3.1 该分项工程应由具有相应焊工合格证的焊工担任。3.2 焊接设备及工器具应在开工前现场布置就绪。3.3.现场环境应具备焊接条件,焊接时假如环境温度低于 5℃，焊接前需将工作温度升高到 5℃以上（****工程有限公司《安装说明》中要求）。3.4 现场安全防护设施及措施到位。4.参加作业人员的资格及要求4.1 焊接人员应按 DL/T679--1999《焊工技术考核规程》...
