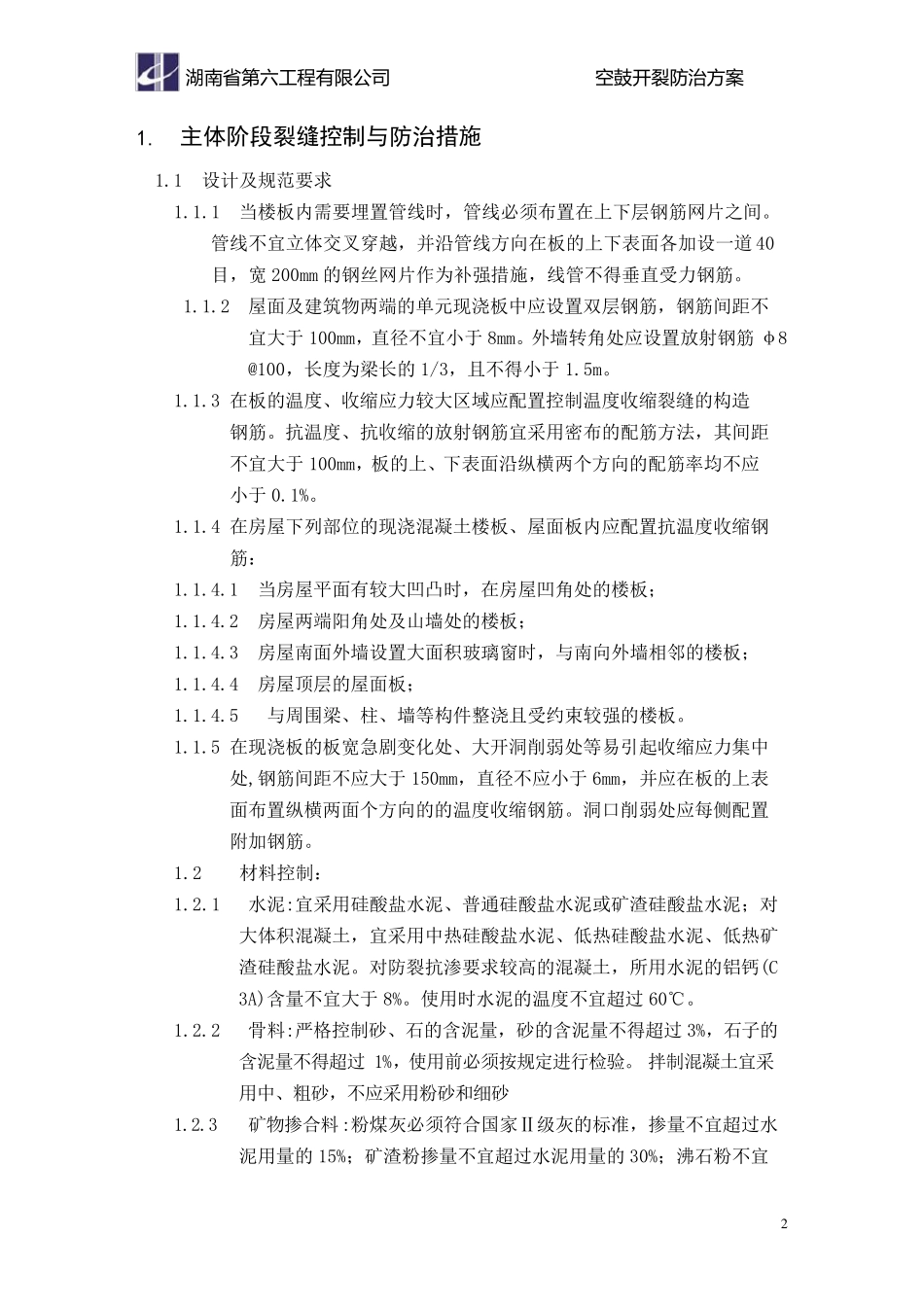

湖 南 省 第 六 工 程 有 限 公司 空鼓开裂防治方案 1 目 录 1. 主体阶段裂缝控制与防治措施 2. 砌体阶段空鼓开裂防治措施 3. 内外檐粗装修阶段空鼓开裂防治措施 4． 精装饰阶段中空鼓开裂防治技术措施 5. 重点质量控制点 湖 南 省 第 六 工 程 有 限 公司 空鼓开裂防治方案 2 1. 主体阶段裂缝控制与防治措施 1.1 设计及规范要求 1.1.1 当楼板内需要埋置管线时，管线必须布置在上下层钢筋网片之间。管线不宜立体交叉穿越，并沿管线方向在板的上下表面各加设一道40目，宽200mm 的钢丝网片作为补强措施，线管不得垂直受力钢筋。 1.1.2 屋面及建筑物两端的单元现浇板中应设置双层钢筋，钢筋间距不 宜大于100mm，直径不宜小于8mm。外墙转角处应设置放射钢筋φ8 @100，长度为梁长的1/3，且不得小于1.5m。 1.1.3 在板的温度、收缩应力较大区域应配置控制温度收缩裂缝的构造 钢筋。抗温度、抗收缩的放射钢筋宜采用密布的配筋方法，其间距 不宜大于100mm，板的上、下表面沿纵横两个方向的配筋率均不应 小于0.1%。 1.1.4 在房屋下列部位的现浇混凝土楼板、屋面板内应配置抗温度收缩钢 筋： 1.1.4.1 当房屋平面有较大凹凸时，在房屋凹角处的楼板； 1.1.4.2 房屋两端阳角处及山墙处的楼板； 1.1.4.3 房屋南面外墙设置大面积玻璃窗时，与南向外墙相邻的楼板； 1.1.4.4 房屋顶层的屋面板； 1.1.4.5 与周围梁、柱、墙等构件整浇且受约束较强的楼板。 1.1.5 在现浇板的板宽急剧变化处、大开洞削弱处等易 引 起 收缩应力集 中 处,钢筋间距不应大于150mm，直径不应小于6mm，并应在板的上表 面布置纵横两面个方向的的温度收缩钢筋。洞口 削弱处应每 侧 配置 附 加钢筋。 1.2 材 料 控制： 1.2.1 水 泥 :宜采用硅 酸 盐 水 泥 、普 通 硅 酸 盐 水 泥 或 矿 渣 硅 酸 盐 水 泥 ；对 大体积混凝土，宜采用中热 硅 酸 盐 水 泥 、低 热 硅 酸 盐 水 泥 、低 热 矿 渣 硅 酸 盐 水 泥 。对 防 裂抗渗 要求较高 的混凝土，所 用水 泥 的铝 钙 (C 3A)含 量 不宜大于8%。使 用时水 泥 的温度不宜超 过 60℃ 。 1.2.2 骨 料 :严 格 控制砂 、石 的含 泥 量 ，砂 的含 泥 量 不得超 过 3%，石 子 的 含 泥 量 不得超 过1%，使 用前 必须按 规定 进 行 检 验 。拌 制混凝土宜采 用中、...
