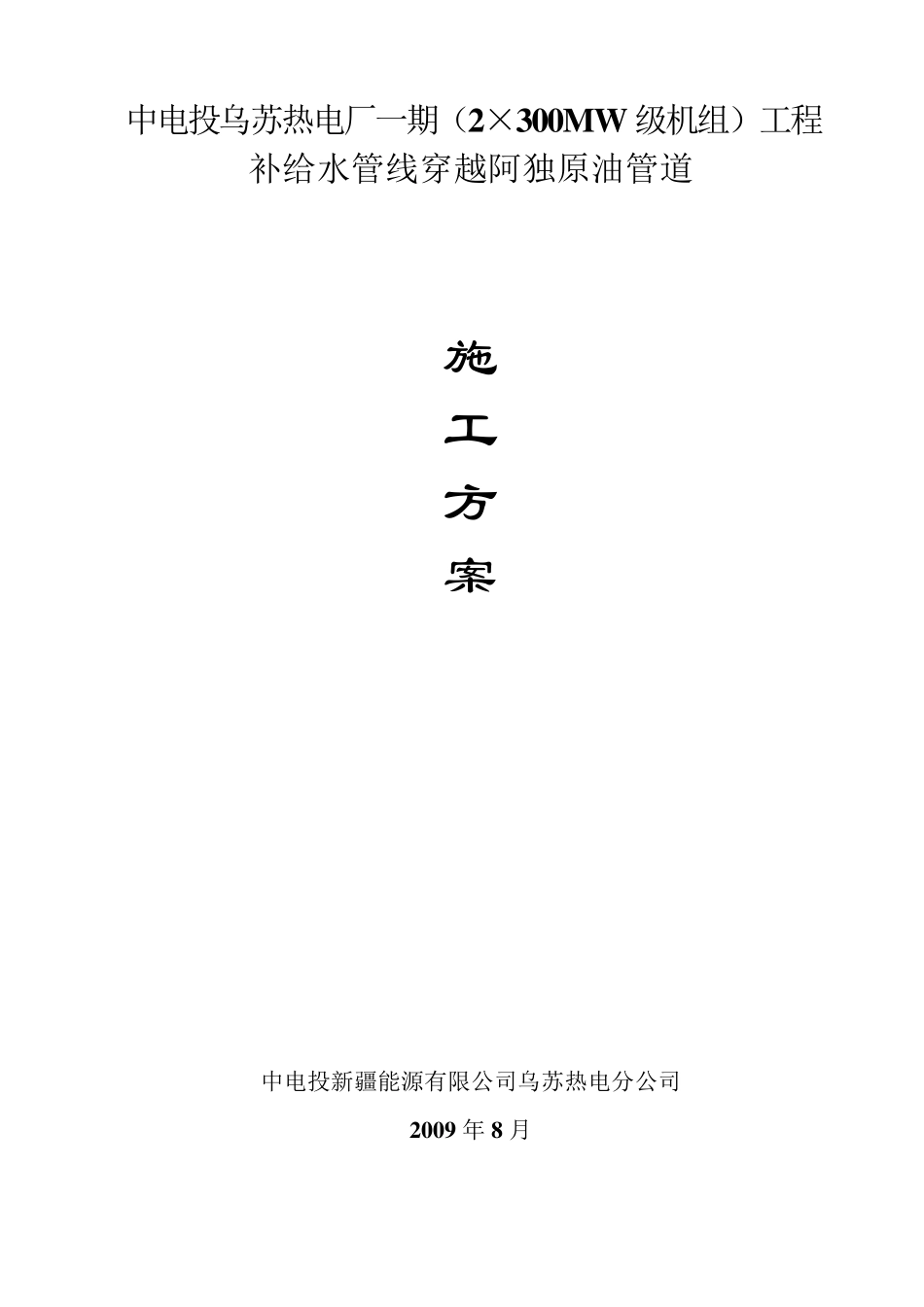

中电投乌苏热电厂一期（2×300MW 级机组）工程 补给水管线穿越阿独原油管道 施 工 方 案 中电投新疆能源有限公司乌苏热电分公司 2009 年 8 月 - 1 - 一、编制依据及原则： 1.1 编制依据 1.1.1 中电投乌苏热电厂一期（2×300MW级机组）工程补给水管线施工招标文件。 1.1.2 我方对施工现场的实地勘察。 1.13 《石油天然气管道保护条例》 1.14 《中华人民共和国安全生产法》 1.15 《石油天然气管道安全监督与管理暂行规定》 1.2 编制原则 1. 2. 1 以“双优”即优质的工程质量和优质的服务为基本方针，科学组织、精心施工、优化施工方案，保质量、保工期、保安全，合理降低工程造价。 1.2.2 科学管理、加强协调，建立高效的现场指挥机构，合理组织、精心施工，确保全部工程项目按要求一次验交成功。 1.2.3 建立项目经理负责制的安全管理体系，确保施工全过程的施工安全，实现独山子石化公司安全生产目标。 二、工程概况 2．1 工程名称：中电投乌苏热电厂厂外补给水管线系统工程 2．2 建设单位：中电投新疆能源有限公司 2．3 施工单位：未进行招标 2．4 监理单位：中电投电力工程公司乌苏项目部 2．5 中电投乌苏热电厂补给水管线在奎 屯 河 老 龙 口 水电站 压 力前 池 处 取 水，送 至 电厂内 ，管线为直 埋 ，直 埋 段 两 道 DN350 管线需 穿 过一道 DN800 的阿 独原油管线（X=4915247.96，Y=561459.74 处 ）。 - 2 - 三.施工要求 3.1 在穿越管道两侧各5m 以内范围采用人工开挖方式进行管沟的开挖。 3.2.在施工前必须首先与阿独管道的主管部门联系，取得同意后方可施工，现场施工时管道权属单位应派专人进行现场监督。 3.3 在穿越施工前，应将穿越管道段预制完成并进行防腐补口、补伤。 3.4 新建管道管顶距已建管道管底的最小间距不小于 0.7m。交叉点处不允许有焊口，新建管道的焊口距已建管道边缘的最小距离应大于4m。 3.5.管道防腐、补口、补伤及管道焊接、无损探伤等工序同线路施工设计图纸要求。 3.6 如果穿越完成后而其两侧管线还未敷设无法连接时，应将穿越管两端用盲板焊死。 3.7 穿越施工时，在加强对已建管道保护的同时，还必须加强对和管道同沟敷设光缆的保护。 3.8 其它要求按照穿越设计图纸或相关线路设计要求执行。 四.穿越地下管道施工方案 4.1 施工方法简介 地下管道穿越计划由焊接安装组和土建施工组配合施工。在进行管道穿...
