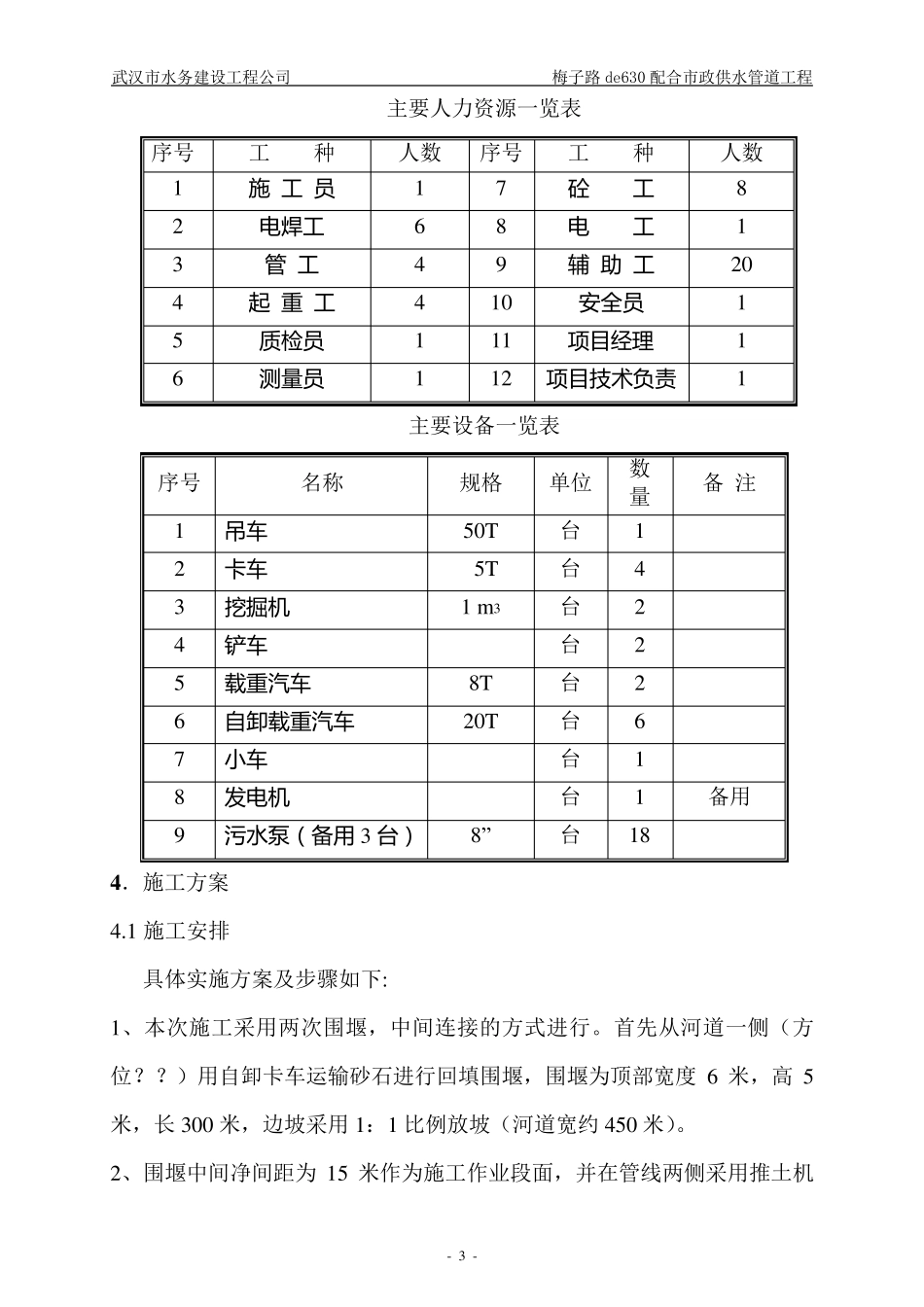

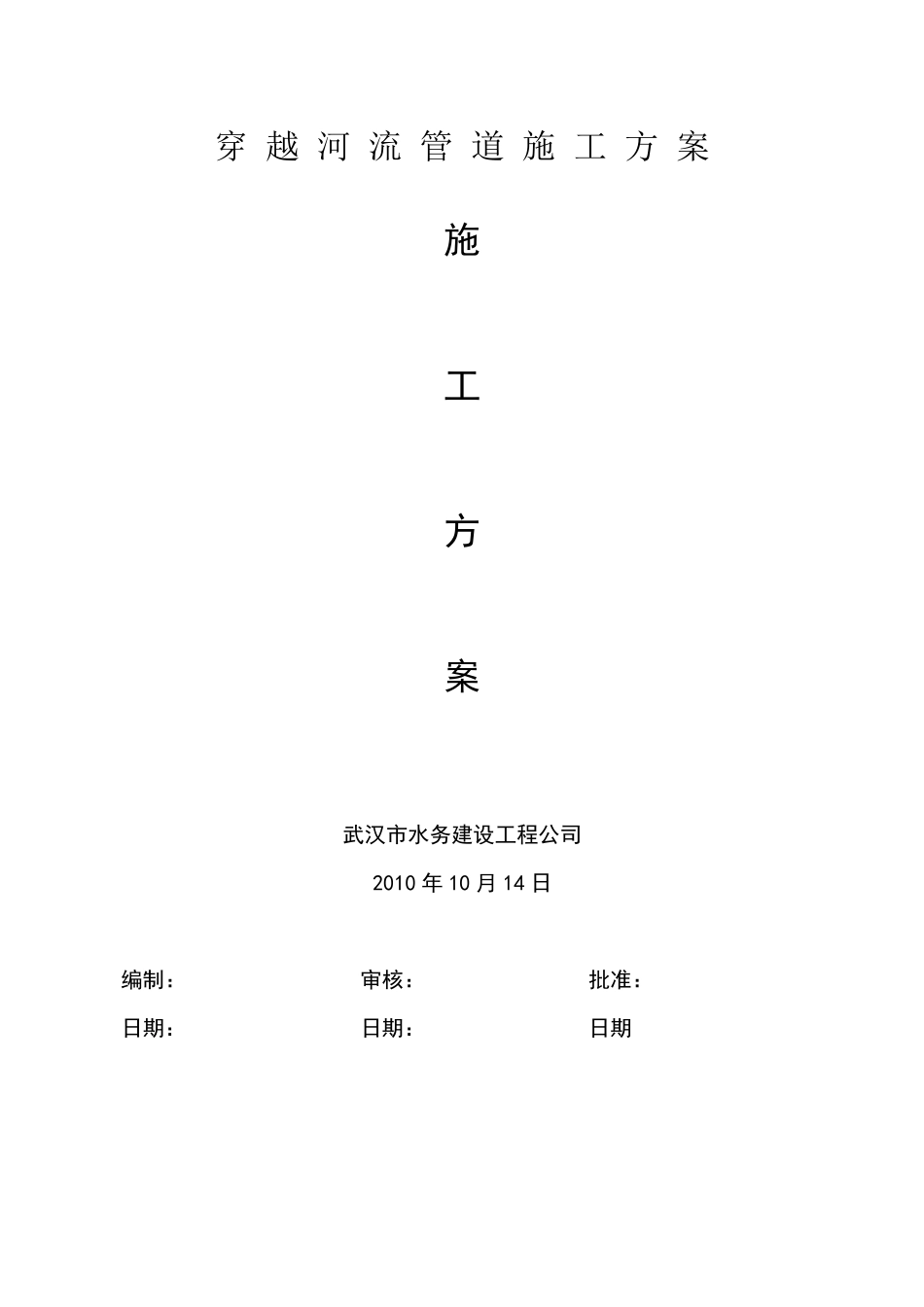

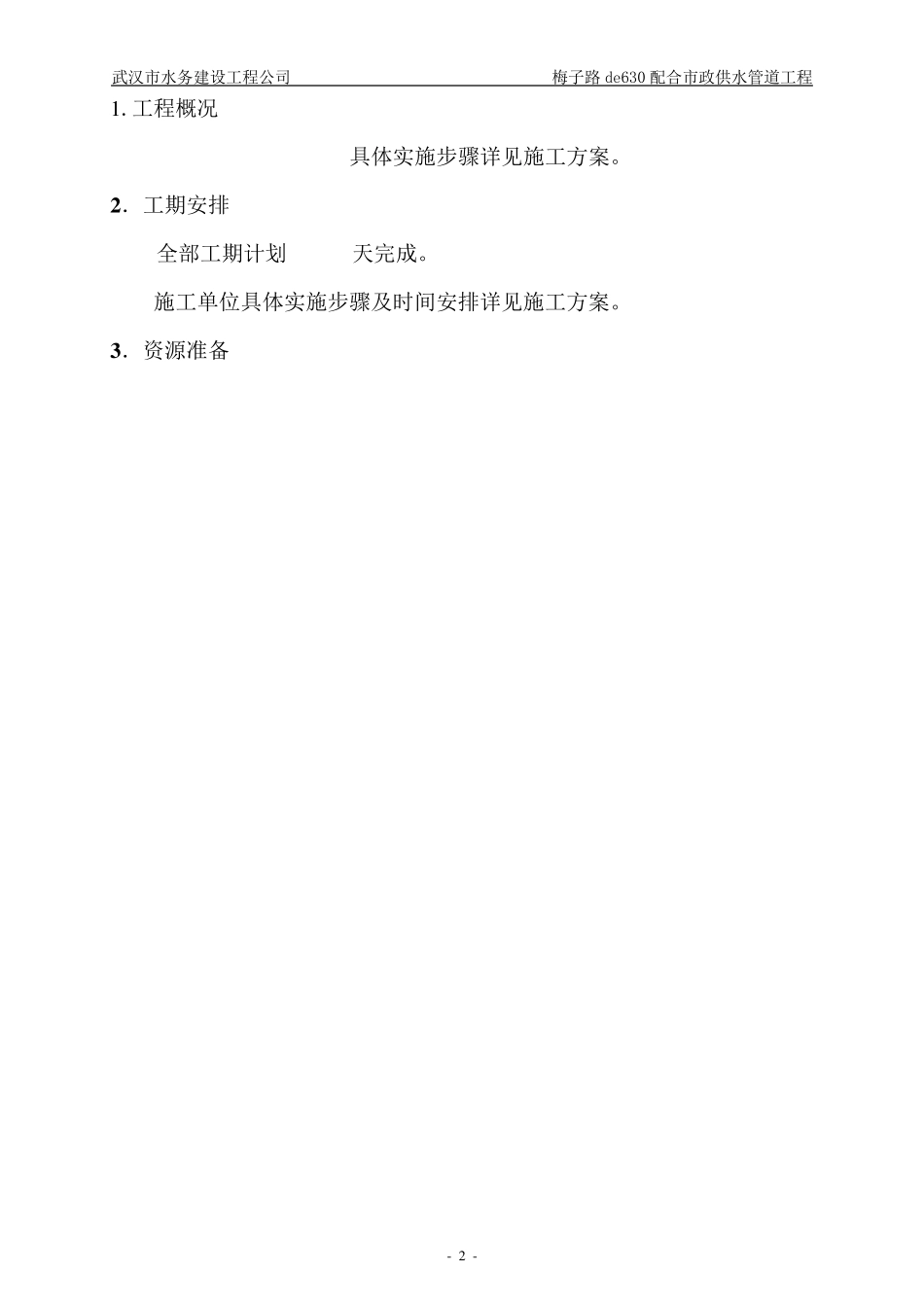

穿 越 河 流 管 道 施 工 方 案 施 工 方 案 武汉市水务建设工程公司 2010 年 10 月 14 日 编制： 审核： 批准： 日期： 日期： 日期 武汉市水务建设工程公司 梅子路de630 配合市政供水管道工程 - 2 - 1 .工程概况 具体实施步骤详见施工方案。 2 ．工期安排 全部工期计划天完成。 施工单位具体实施步骤及时间安排详见施工方案。 3 ．资源准备 武汉市水务建设工程公司 梅子路de630 配合市政供水管道工程 - 3 - 主要人力资源一览表 序号 工 种 人数 序号 工 种 人数 1 施 工 员 1 7 砼 工 8 2 电 焊 工 6 8 电 工 1 3 管 工 4 9 辅 助 工 20 4 起 重 工 4 10 安 全员 1 5 质检员 1 11 项目经理 1 6 测量员 1 12 项目技术负责 1 主要设备一览表 序号 名称 规格 单位 数 量 备 注 1 吊车 50T 台 1 2 卡车 5T 台 4 3 挖掘机 1 m 3 台 2 4 铲车 台 2 5 载重 汽车 8T 台 2 6 自卸载重 汽车 20T 台 6 7 小车 台 1 8 发电 机 台 1 备用 9 污水泵（备用 3 台） 8” 台 18 4 ．施工方案 4.1 施工安排 具体实施方案及步骤如下: 1、本次施工采用两次围堰，中间连接的方式进行。首先从河道一侧（方位？？）用自卸卡车运输砂石进行回填围堰，围堰为顶部宽度 6 米，高 5米，长 300 米，边坡采用1：1 比例放坡（河道宽约 450 米）。 2、围堰中间净间距为 15 米作为施工作业段面，并在管线两侧采用推土机武汉市水务建设工程公司 梅子路de630 配合市政供水管道工程 - 4 - 反复碾压的方式形成宽6 米的施工便道，管线两侧挖两条500×500mm 排水沟并每隔 100 米挖500×500×1000mm 集水井随时抽排围堰渗水。 3、采用 8＂污水泵 15 台同时进行排水，抽干围堰内的河水，并清除堰内污泥。用挖掘机将污泥清除至停放在便道上的车内并外运。 4、待围堰内余水抽排完毕后，采用挖掘机开挖长 6000×宽2000×深 2200mm沟槽，吊车配合安装管道，待管道安装完毕后立即回填，防止沟槽塌方。 5、重复上述步骤从河道的另一侧进行围堰并安装钢管。 6、在围堰的边用人工和挖土机、8T 汽车配合平整出 1 个设备及材料堆放场地，并从公路边各修一条4mx0。4m 的淬石路至设备、材料堆放场边，2条碎石路合计m。以方便车辆及设备进出场。 4.2 围堰内管道的连接 （1）、围堰内...
