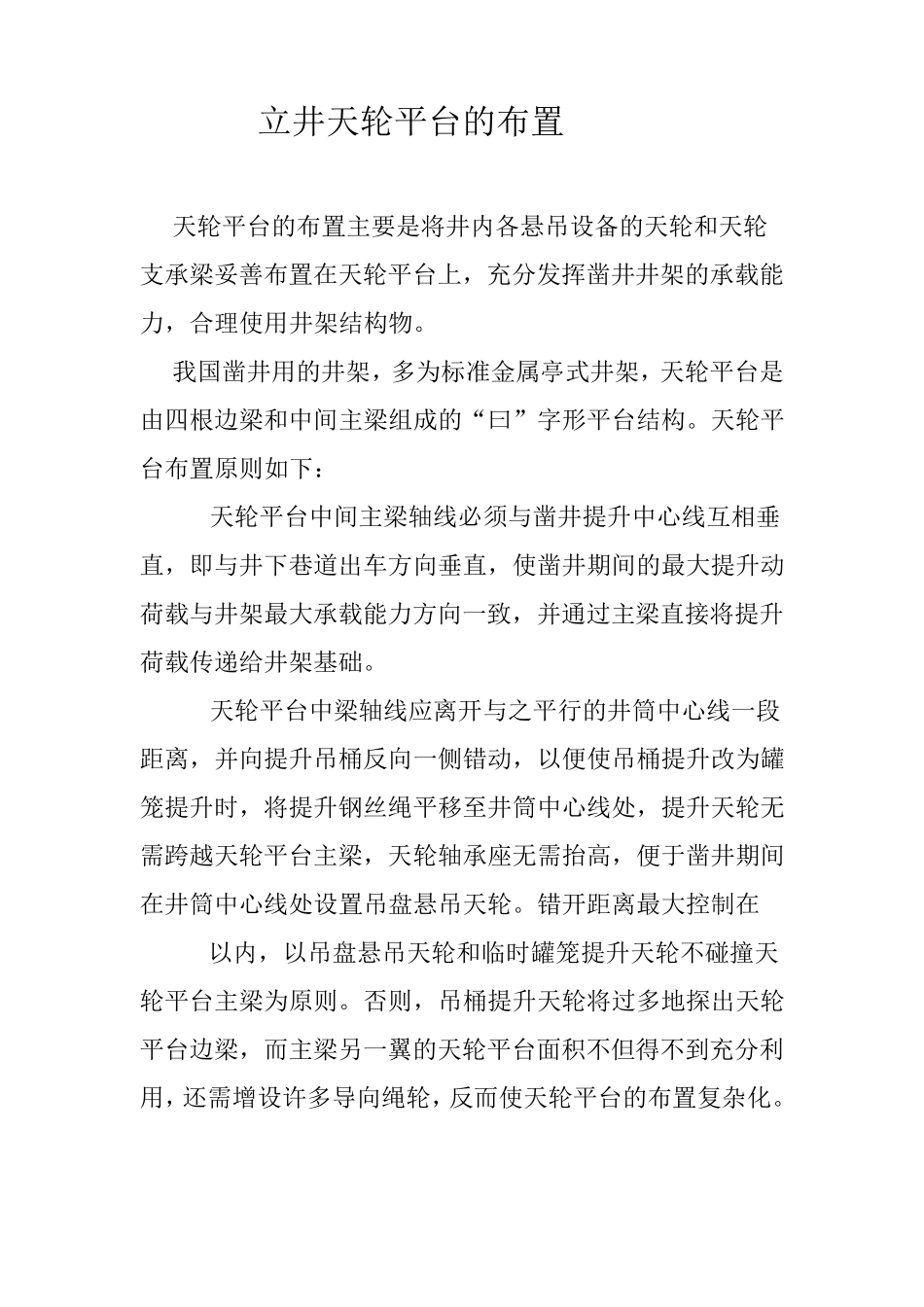

立井天轮平台的布置 天轮平台的布置主要是将井内各悬吊设备的天轮和天轮支承梁妥善布置在天轮平台上，充分发挥凿井井架的承载能力，合理使用井架结构物。 我国凿井用的井架，多为标准金属亭式井架，天轮平台是由四根边梁和中间主梁组成的“曰”字形平台结构。天轮平台布置原则如下： 1. 天轮平台中间主梁轴线必须与凿井提升中心线互相垂直，即与井下巷道出车方向垂直，使凿井期间的最大提升动荷载与井架最大承载能力方向一致，并通过主梁直接将提升荷载传递给井架基础。 2. 天轮平台中梁轴线应离开与之平行的井筒中心线一段距离，并向提升吊桶反向一侧错动，以便使吊桶提升改为罐笼提升时，将提升钢丝绳平移至井筒中心线处，提升天轮无需跨越天轮平台主梁，天轮轴承座无需抬高，便于凿井期间在井筒中心线处设置吊盘悬吊天轮。错开距离最大控制在450mm以内，以吊盘悬吊天轮和临时罐笼提升天轮不碰撞天轮平台主梁为原则。否则，吊桶提升天轮将过多地探出天轮平台边梁，而主梁另一翼的天轮平台面积不但得不到充分利用，还需增设许多导向绳轮，反而使天轮平台的布置复杂化。 3. 天轮平台另一中心线和另一井筒中心线可以重合，也可以错开布置，应视凿井期间主提升卸矸操作是否方便，开巷期间临时罐笼出车线路是否便于从井架下面通过而定。当凿井期间主提升为双钩提升时，往往采取天轮平台中心线与井筒中心线错开，而与提升中心线重合的布置方式。 天轮平台上各天轮的位置及天轮的出绳方向应根据井内设备的悬吊钢丝绳落绳点位置、井架均衡受载状况、地面提绞位置，以及天轮平台设置天轮梁的可能性等因素综合考虑确定。 5. 悬吊天轮的出绳方向，力求与井架中心线平行。只有天轮平台过分拥挤或主、副井相邻一侧地面凿井绞车布置相互干扰时，才采取斜交布置，其夹角可取30º 或45º。 6. 当凿井设备需 用 两 台凿井绞车悬吊同一设备时，两 个天轮应布置在同一侧，使出绳方向一致，以便于集中布置凿井绞车和同步运转。双绳悬吊的管路尽量采用 双槽天轮悬吊。 7. 稳绳天轮应布置在提升天轮两 侧，出绳方向与提升钢丝绳一致，以便两 台稳车同步运行。 8. 提升天轮，应尽量布置在同一水平，一般不作一高一低的布置。 9. 尽可能少设导向轮，必要时可从天轮台边梁下面出绳。 10. 考虑出绳方向和天轮梁布置方向时，应注意使井筒转入平巷施工和井筒安装时的改装工作量最小。 11. 布置天轮梁时，应使天轮梁中心线与天轮轴承中心线垂直...
