立式离心泵结构图

立式离心泵结构图_第1页
1/37
立式离心泵结构图_第2页
2/37
立式离心泵结构图_第3页
3/37

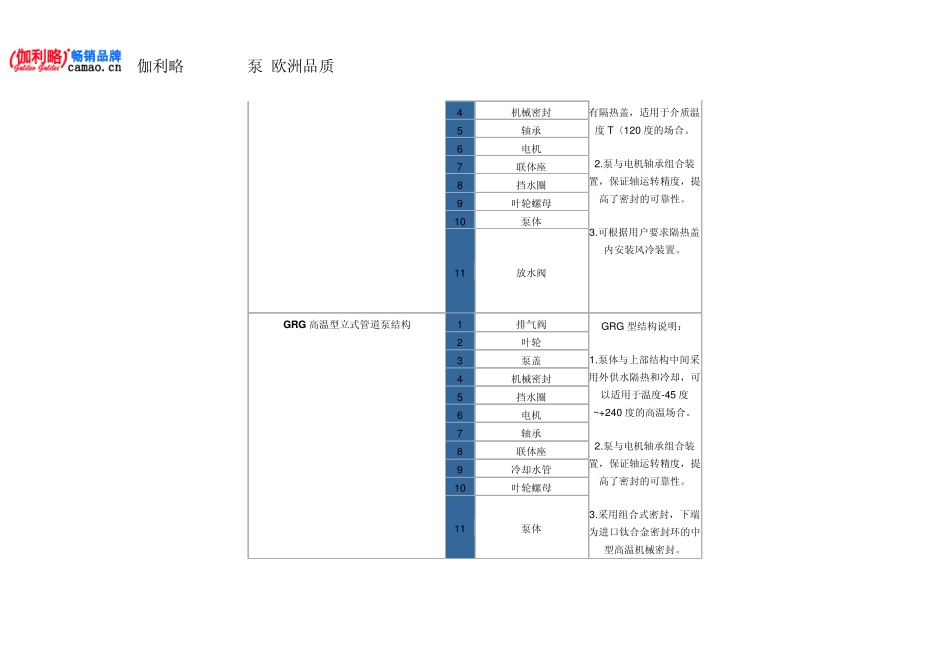

伽利略Galileo泵-欧洲品质 立式离心泵结构图 以下几款立式离心泵结构图供用户、施工方或设计院参考 【ISG型立式管道离心泵】产品结构图: ISG 立式管道泵结构图 1 取压塞 ISG 型结构说明: 1.泵与电机同端盖,轴向尺寸缩短,结构简单。 2.泵体上设有取压孔和放水孔。 3.泵体上设有排气阀,工作前能拐车放泵内空气。 4.泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。 2 排气阀 3 叶轮 4 机械密封 5 挡水圈 6 电机 7 轴 8 联体座 9 叶轮螺母 10 泵体 11 放水阀 IRG 立式热水管道泵结构图 1 取压塞 IRG 型结构说明: 1.泵体与上部结构中间装2 排气阀 3 叶轮 伽利略Galileo泵-欧洲品质 4 机械密封 有隔热盖,适用于介质温度T〈120 度的场合。 2.泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。 3.可根据用户要求隔热盖内安装风冷装置。 5 轴承 6 电机 7 联体座 8 挡水圈 9 叶轮螺母 10 泵体 11 放水阀 GRG 高温型立式管道泵结构 1 排气阀 GRG 型结构说明: 1.泵体与上部结构中间采用外供水隔热和冷却,可以适用于温度-45 度~+240 度的高温场合。 2.泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。 3.采用组合式密封,下端为进口钛合金密封环的中型高温机械密封。 2 叶轮 3 泵盖 4 机械密封 5 挡水圈 6 电机 7 轴承 8 联体座 9 冷却水管 10 叶轮螺母 11 泵体 伽利略 Galileo泵-欧洲品质 ISG、IRG、IHG、YG、IHGB 立式、ISW 卧式单级单吸管道离心泵价格 编号 型号规格 流量 (m³/h) 扬程(m) 转速(r/min) 功率(KW) 电压(V) ISG 清水 IRG热水 IHG 化工耐腐型 YG 油泵 IHGB 耐腐防爆型 ISW 卧式 1 15-80 1.5 8 2800 0.18 220 417 723 / / / 2 20-110 2.5 15 2800 0.37 220 500 931 / / / 3 20-160 2.5 32 2900 1.1 220 765 1265 / / / 4 25-110 4 15 2900 0.55 220 695 1209 1154 / / 5 25-125 4 20 2900 0.75 220 737 1265 1140 / / 6 25-160 4 32 2900 1.5 220 765 1404 1154 / / 7 25-160A 3.7 28 2900 1.1 220 695 1334 1321 / / 8 32-100 4.5 12.5 2900 0.55 220 765 1279 1307 / / 9 32-100(I) 6.3 12.5 2900 1.1 220 765 1265 1154 / / 10 32-125 4.5 20 2900 0.7...
