立式筒形储罐焊接质量无损检测方案

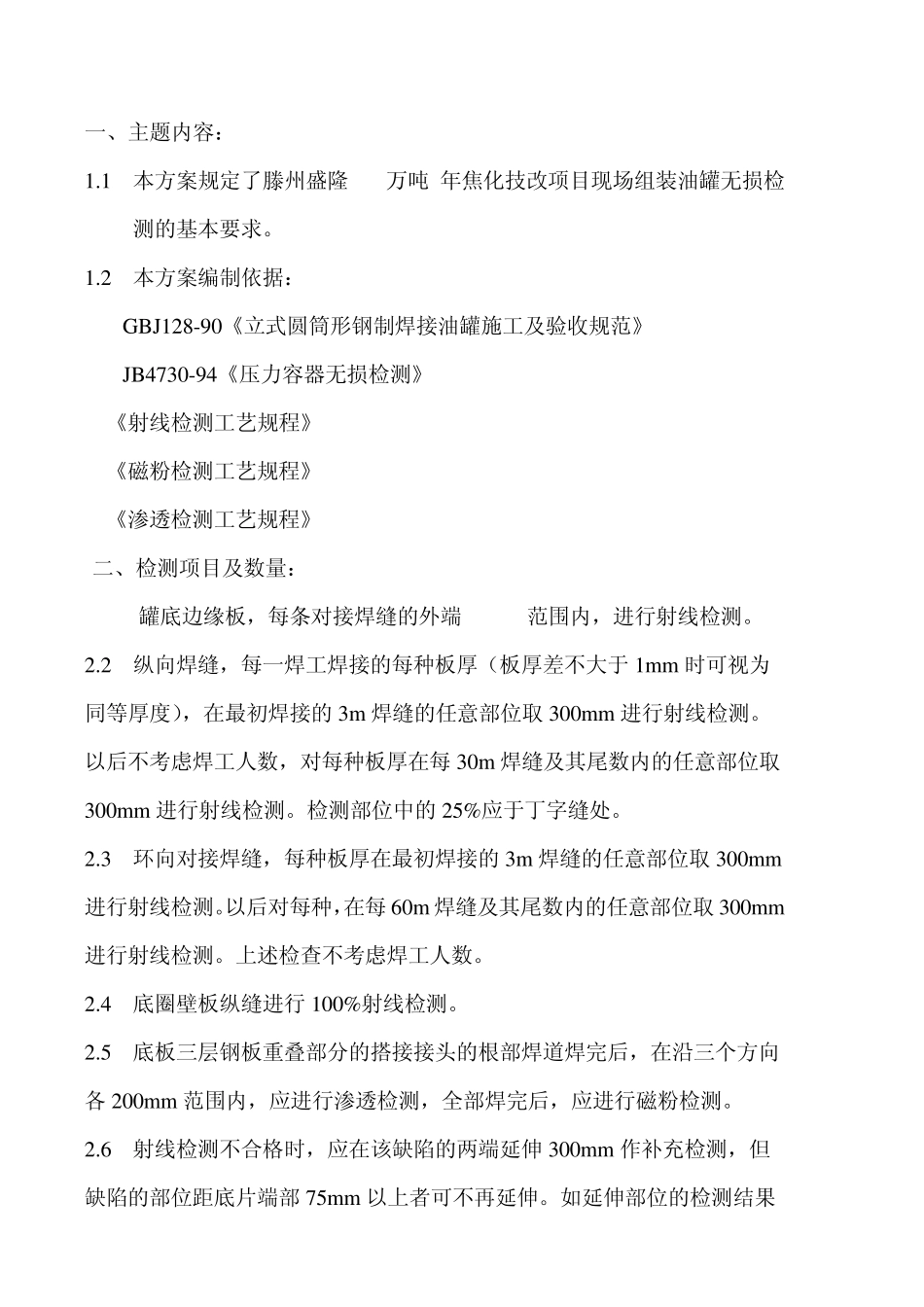

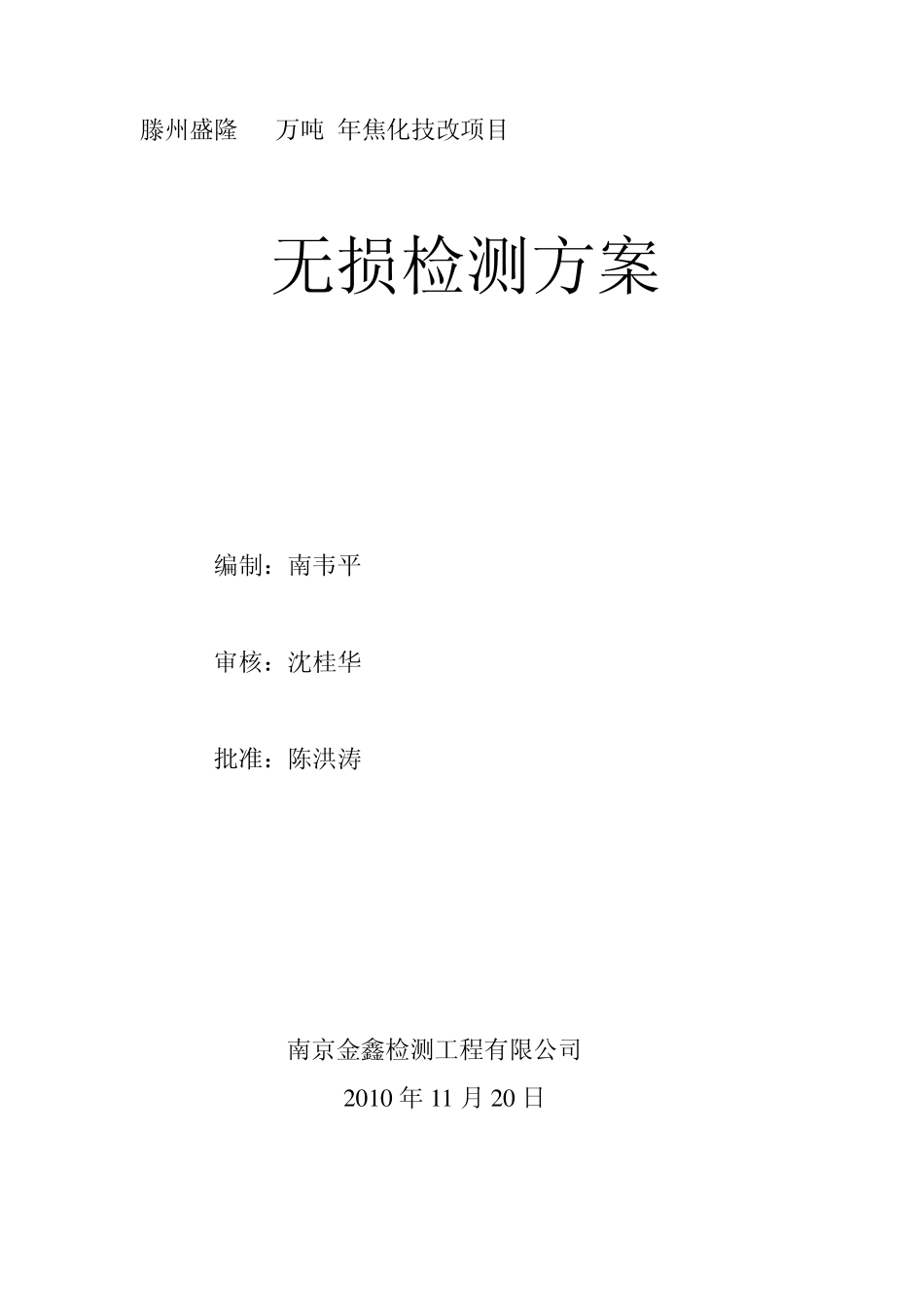

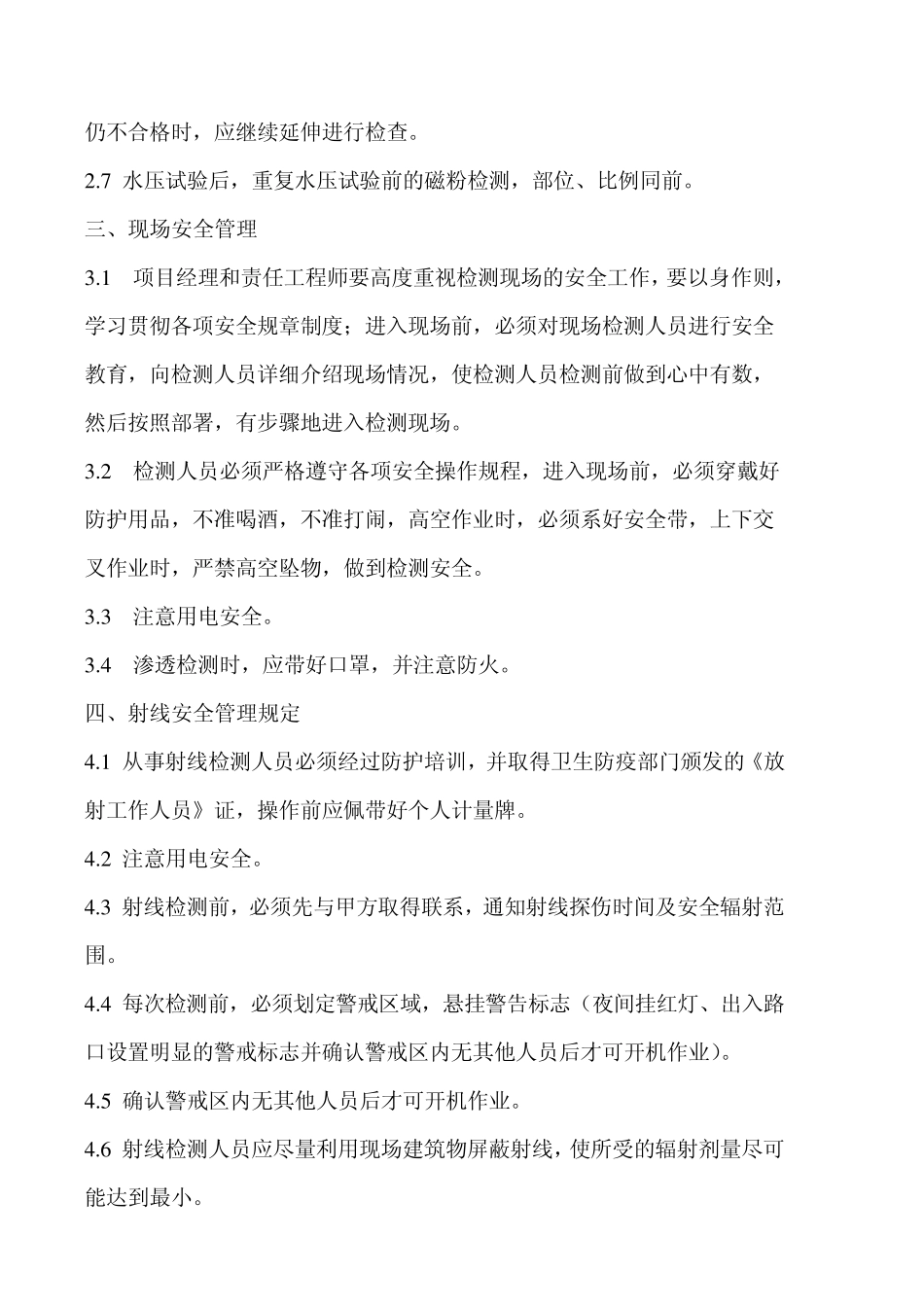

滕州盛隆98万吨/年焦化技改项目 无损检测方案 编制：南韦平 审核：沈桂华 批准：陈洪涛 南京金鑫检测工程有限公司 2 0 1 0 年 1 1 月 2 0 日 一、主题内容： 1.1 本方案规定了滕州盛隆 98万吨/年焦化技改项目现场组装油罐无损检测的基本要求。 1.2 本方案编制依据： GBJ128-90《立式圆筒形钢制焊接油罐施工及验收规范》 JB4730-94《压力容器无损检测》 《射线检测工艺规程》 《磁粉检测工艺规程》 《渗透检测工艺规程》 二、检测项目及数量： 2.1 罐底边缘板，每条对接焊缝的外端 300mm范围内，进行射线检测。 2.2 纵向焊缝，每一焊工焊接的每种板厚（板厚差不大于 1m m 时可视为 同等厚度），在最初焊接的 3m 焊缝的任意部位取 300m m 进行射线检测。 以后不考虑焊工人数，对每种板厚在每 30m 焊缝及其尾数内的任意部位取 300m m 进行射线检测。检测部位中的 25%应于丁字缝处。 2.3 环向对接焊缝，每种板厚在最初焊接的 3m 焊缝的任意部位取 300m m 进行射线检测。以后对每种，在每 60m 焊缝及其尾数内的任意部位取 300m m 进行射线检测。上述检查不考虑焊工人数。 2.4 底圈壁板纵缝进行 100%射线检测。 2.5 底板三层钢板重叠部分的搭接接头的根部焊道焊完后，在沿三个方向 各 200m m 范围内，应进行渗透检测，全部焊完后，应进行磁粉检测。 2.6 射线检测不合格时，应在该缺陷的两端延伸 300m m 作补充检测，但 缺陷的部位距底片端部 75m m 以上者可不再延伸。如延伸部位的检测结果 仍不合格时，应继续延伸进行检查。 2 .7 水压试验后，重复水压试验前的磁粉检测，部位、比例同前。 三、现场安全管理 3 .1 项目经理和责任工程师要高度重视检测现场的安全工作，要以身作则， 学习贯彻各项安全规章制度；进入现场前，必须对现场检测人员进行安全 教育，向检测人员详细介绍现场情况，使检测人员检测前做到心中有数， 然后按照部署，有步骤地进入检测现场。 3 .2 检测人员必须严格遵守各项安全操作规程，进入现场前，必须穿戴好 防护用品，不准喝酒，不准打闹，高空作业时，必须系好安全带，上下交 叉作业时，严禁高空坠物，做到检测安全。 3 .3 注意用电安全。 3 .4 渗透检测时，应带好口罩，并注意防火。 四、射线安全管理规定 4 .1 从事射线检测人员必须经过防护培训，并取得卫生防疫部门颁发的《放 射工作人员》证，操作前应佩带好个...
