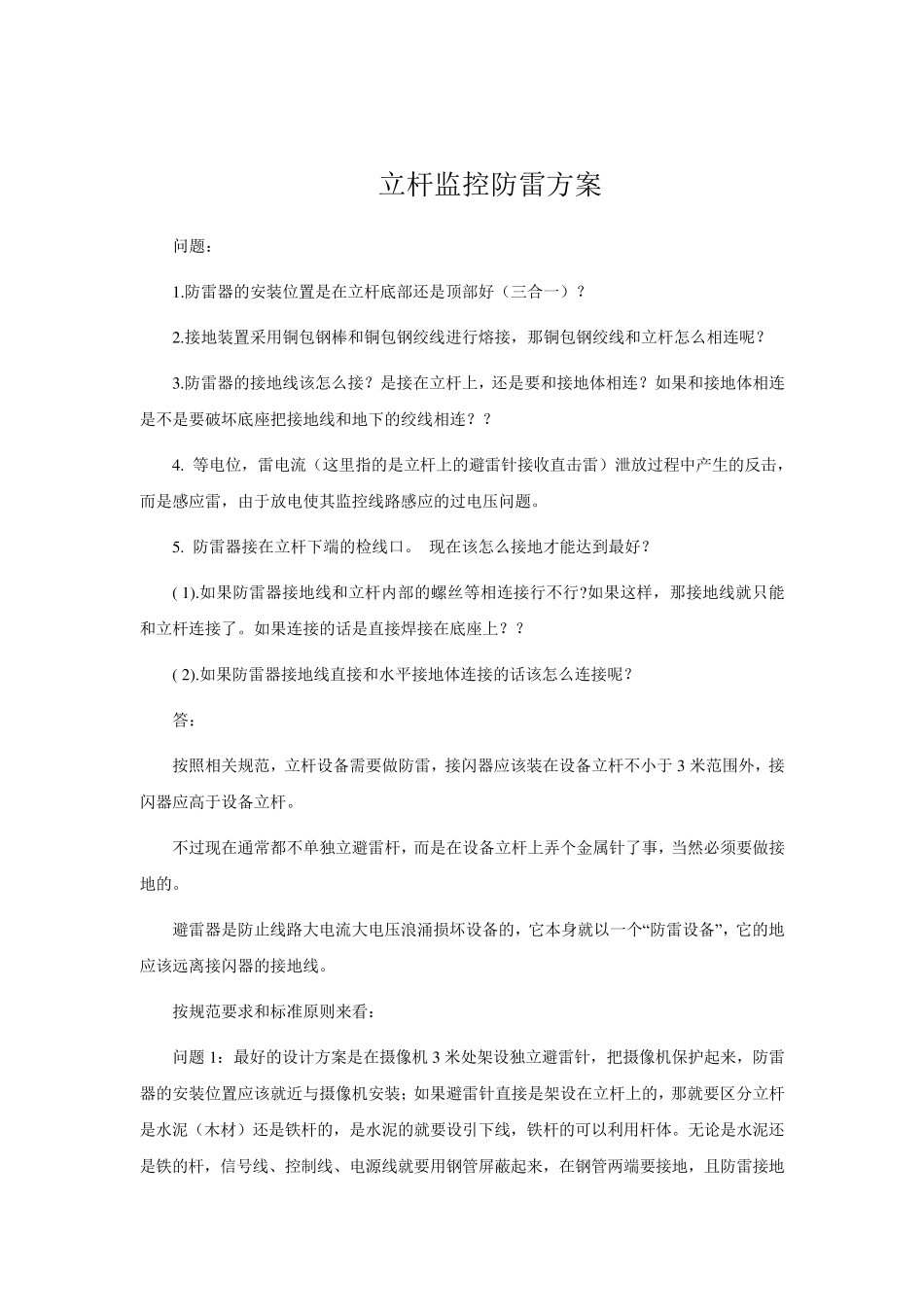

立杆监控防雷方案

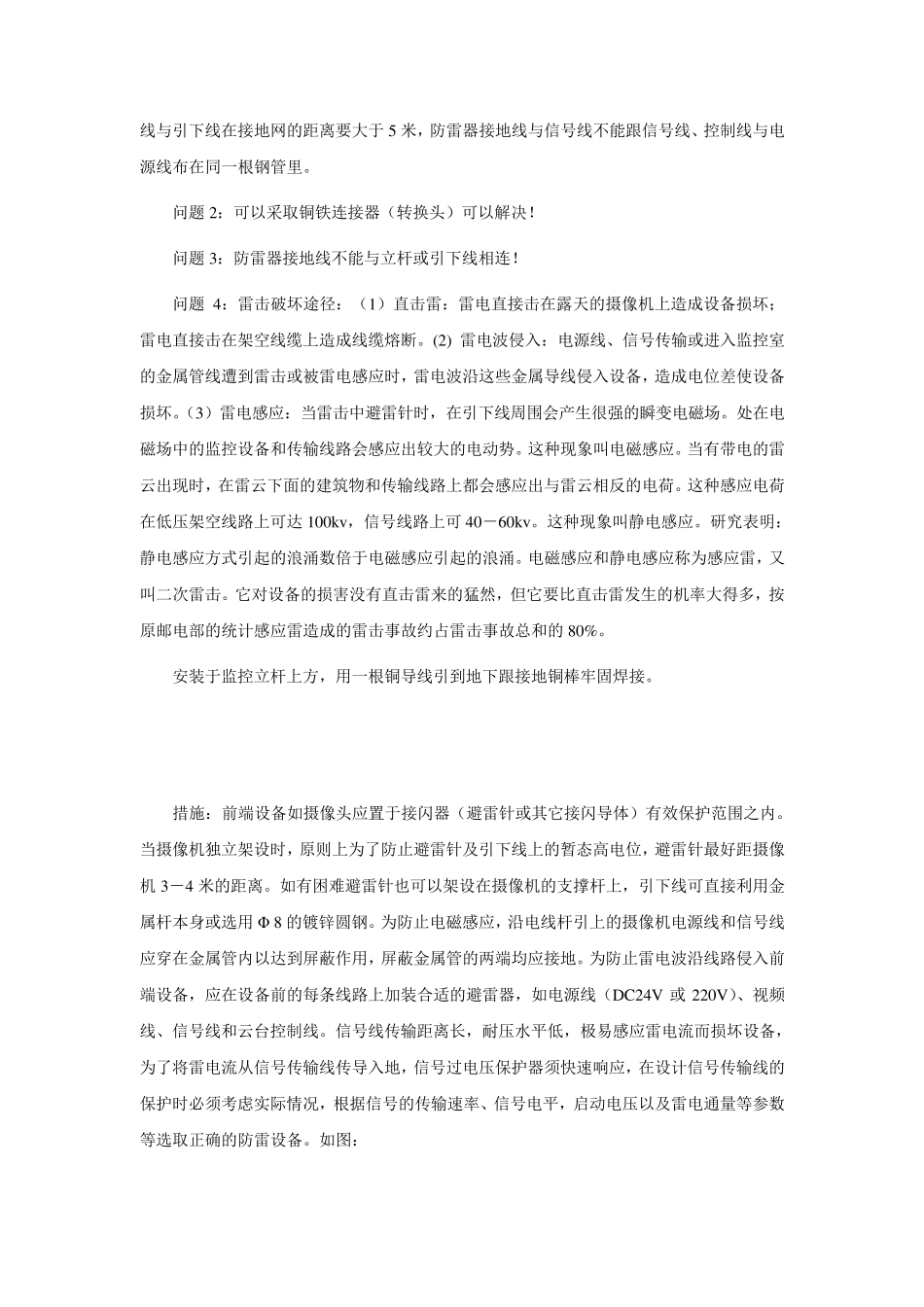

立杆监控防雷方案 问题： 1.防雷器的安装位置是在立杆底部还是顶部好（三合一）？ 2.接地装置采用铜包钢棒和铜包钢绞线进行熔接，那铜包钢绞线和立杆怎么相连呢？ 3.防雷器的接地线该怎么接？是接在立杆上，还是要和接地体相连？如果和接地体相连是不是要破坏底座把接地线和地下的绞线相连？？ 4. 等电位，雷电流（这里指的是立杆上的避雷针接收直击雷）泄放过程中产生的反击，而是感应雷，由于放电使其监控线路感应的过电压问题。 5. 防雷器接在立杆下端的检线口。 现在该怎么接地才能达到最好？ ( 1).如果防雷器接地线和立杆内部的螺丝等相连接行不行?如果这样，那接地线就只能和立杆连接了。如果连接的话是直接焊接在底座上？？ ( 2).如果防雷器接地线直接和水平接地体连接的话该怎么连接呢？ 答： 按照相关规范，立杆设备需要做防雷，接闪器应该装在设备立杆不小于 3 米范围外，接闪器应高于设备立杆。 不过现在通常都不单独立避雷杆，而是在设备立杆上弄个金属针了事，当然必须要做接地的。 避雷器是防止线路大电流大电压浪涌损坏设备的，它本身就以一个“防雷设备”，它的地应该远离接闪器的接地线。 按规范要求和标准原则来看： 问题 1：最好的设计方案是在摄像机3 米处架设独立避雷针，把摄像机保护起来，防雷器的安装位置应该就近与摄像机安装；如果避雷针直接是架设在立杆上的，那就要区分立杆是水泥（木材）还是铁杆的，是水泥的就要设引下线，铁杆的可以利用杆体。无论是水泥还是铁的杆，信号线、控制线、电源线就要用钢管屏蔽起来，在钢管两端要接地，且防雷接地线与引下线在接地网的距离要大于5 米，防雷器接地线与信号线不能跟信号线、控制线与电源线布在同一根钢管里。 问题 2：可以采取铜铁连接器（转换头）可以解决！ 问题 3：防雷器接地线不能与立杆或引下线相连！ 问题 4：雷击破坏途径：（1）直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。(2) 雷电波侵入：电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。（3）雷电感应：当雷击中避雷针时，在引下线周围会产生很强的瞬变电磁场。处在电磁场中的监控设备和传输线路会感应出较大的电动势。这种现象叫电磁感应。当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。这种感应电荷在低压架空线路上...
