立柱、千斤顶维修工艺

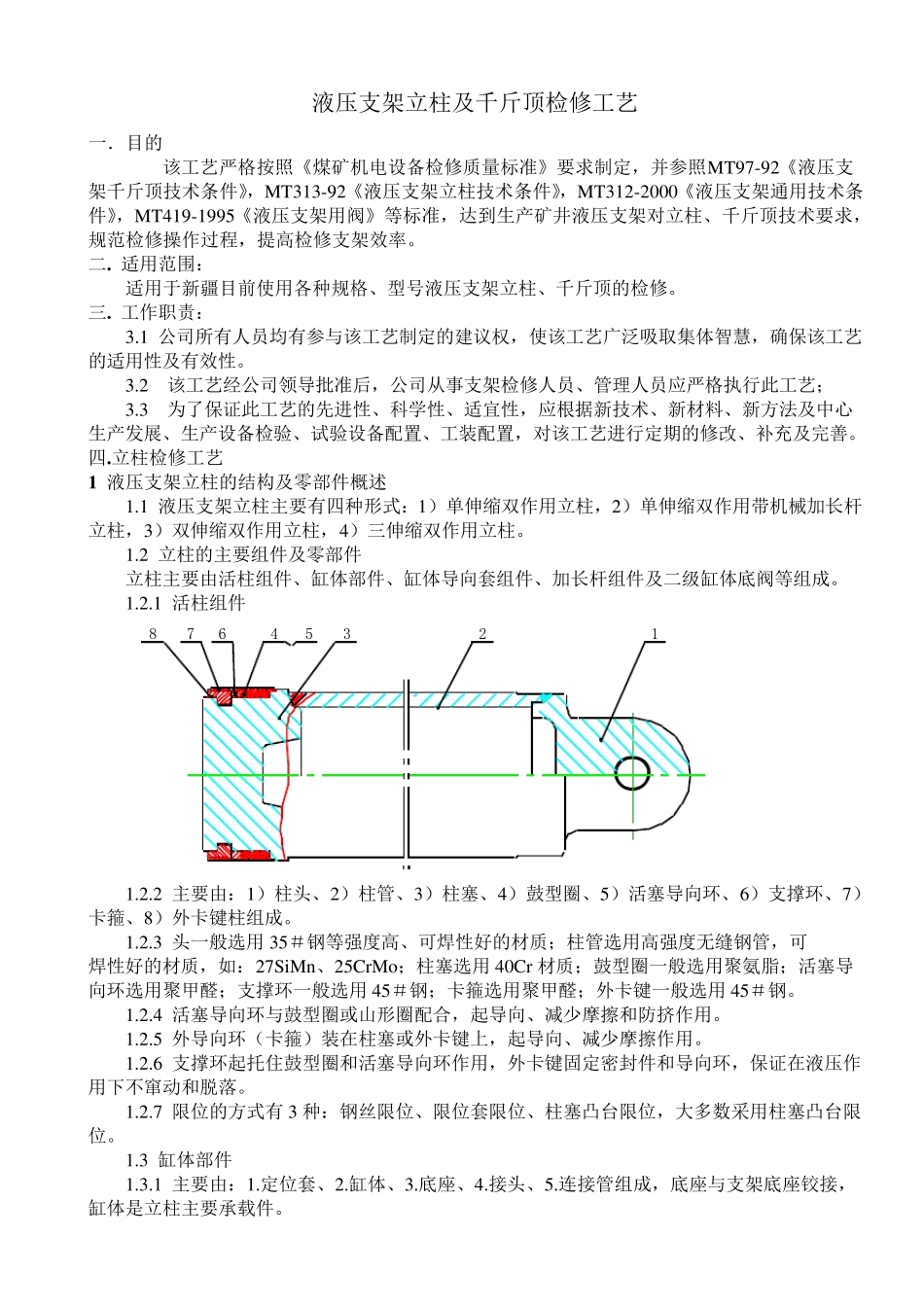

液压支架立柱及千斤顶检修工艺 一．目的 该工艺严格按照《煤矿机电设备检修质量标准》要求制定，并参照MT97-92《液压支架千斤顶技术条件》，MT313-92《液压支架立柱技术条件》，MT312-2000《液压支架通用技术条件》，MT419-1995《液压支架用阀》等标准，达到生产矿井液压支架对立柱、千斤顶技术要求，规范检修操作过程，提高检修支架效率。 二. 适用范围： 适用于新疆目前使用各种规格、型号液压支架立柱、千斤顶的检修。 三. 工作职责： 3.1 公司所有人员均有参与该工艺制定的建议权，使该工艺广泛吸取集体智慧，确保该工艺的适用性及有效性。 3.2 该工艺经公司领导批准后，公司从事支架检修人员、管理人员应严格执行此工艺； 3.3 为了保证此工艺的先进性、科学性、适宜性，应根据新技术、新材料、新方法及中心生产发展、生产设备检验、试验设备配置、工装配置，对该工艺进行定期的修改、补充及完善。 四.立柱检修工艺 1 液压支架立柱的结构及零部件概述 1.1 液压支架立柱主要有四种形式：1）单伸缩双作用立柱，2）单伸缩双作用带机械加长杆立柱，3）双伸缩双作用立柱，4）三伸缩双作用立柱。 1.2 立柱的主要组件及零部件 立柱主要由活柱组件、缸体部件、缸体导向套组件、加长杆组件及二级缸体底阀等组成。 1.2.1 活柱组件 34567821 1.2.2 主要由：1）柱头、2）柱管、3）柱塞、4）鼓型圈、5）活塞导向环、6）支撑环、7）卡箍、8）外卡键柱组成。 1.2.3 头一般选用35＃钢等强度高、可焊性好的材质；柱管选用高强度无缝钢管，可 焊性好的材质，如：27SiMn、25CrMo；柱塞选用40Cr材质；鼓型圈一般选用聚氨脂；活塞导向环选用聚甲醛；支撑环一般选用45＃钢；卡箍选用聚甲醛；外卡键一般选用45＃钢。 1.2.4 活塞导向环与鼓型圈或山形圈配合，起导向、减少摩擦和防挤作用。 1.2.5 外导向环（卡箍）装在柱塞或外卡键上，起导向、减少摩擦作用。 1.2.6 支撑环起托住鼓型圈和活塞导向环作用，外卡键固定密封件和导向环，保证在液压作用下不窜动和脱落。 1.2.7 限位的方式有 3 种：钢丝限位、限位套限位、柱塞凸台限位，大多数采用柱塞凸台限位。 1.3 缸体部件 1.3.1 主要由：1.定位套、2.缸体、3.底座、4.接头、5.连接管组成，底座与支架底座铰接，缸体是立柱主要承载件。 1.3.2 定位套主要装配导向套和防尘盖，其内孔公差等级H9，表面粗糙度≤0.8μm。有 的立柱缸体与定位套是一体的。一般选用 40Cr等强度...
