立柱施工方案

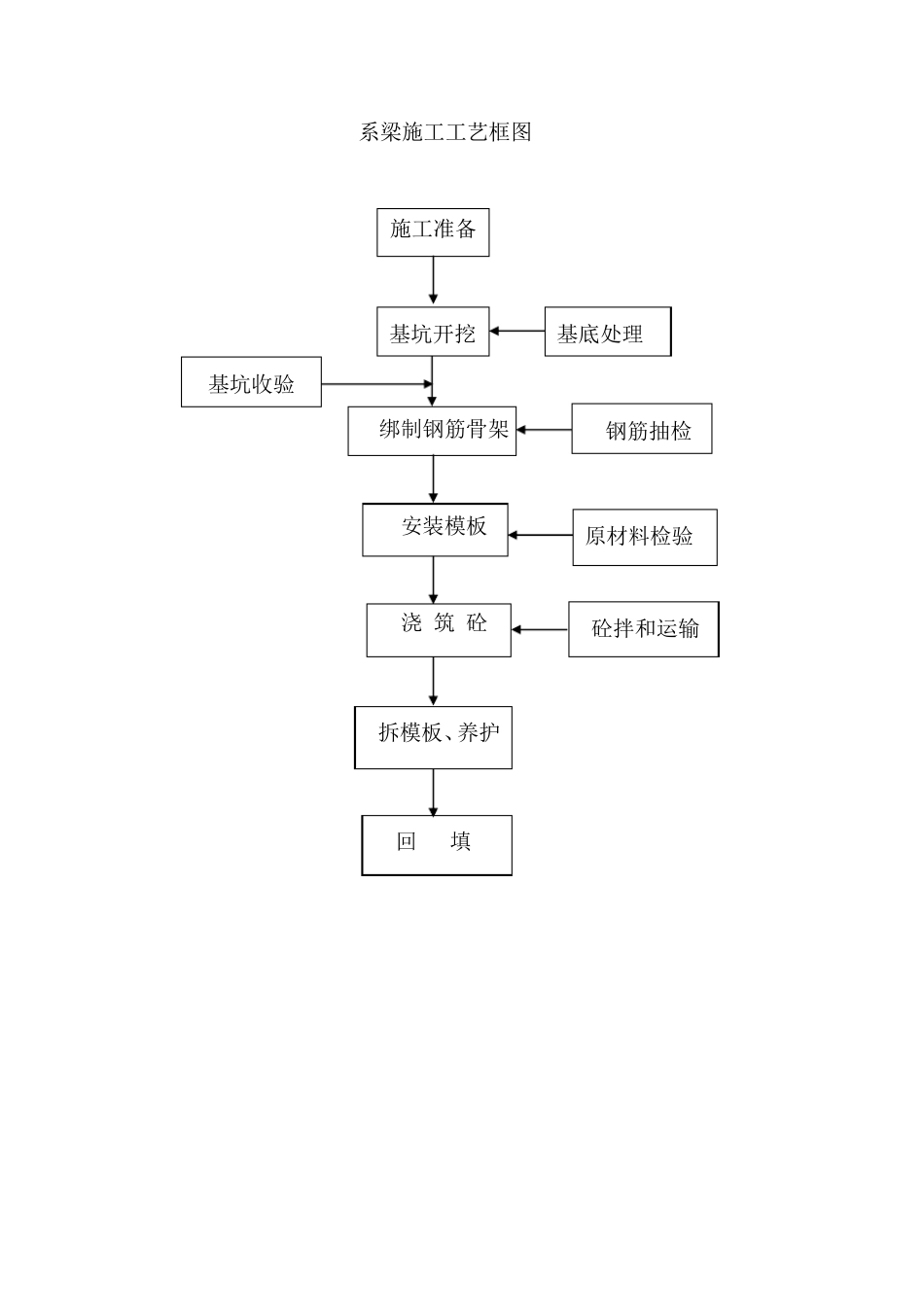

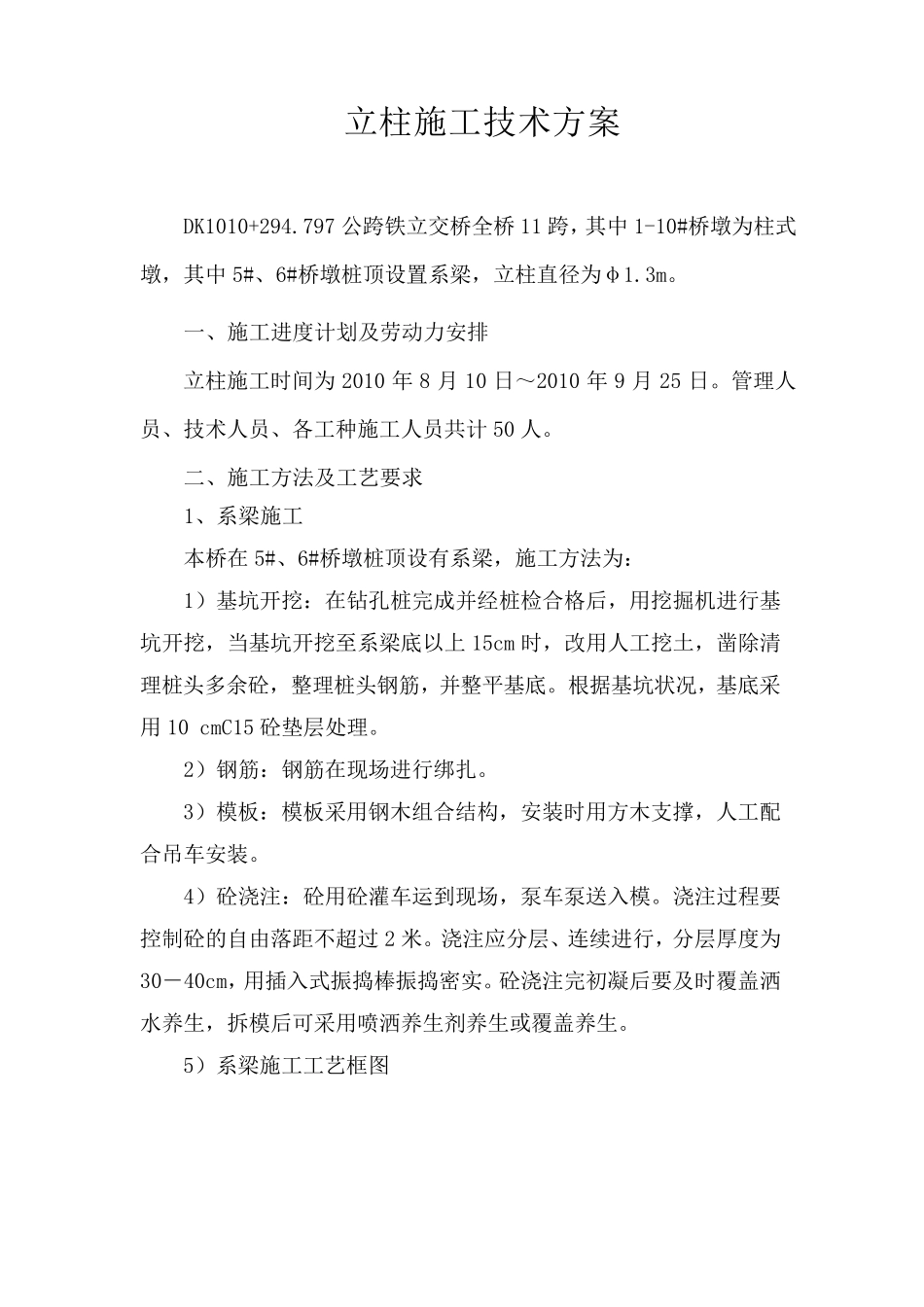

立柱施工技术方案 DK1010+294.797 公跨铁立交桥全桥11 跨，其中1-10#桥墩为柱式墩，其中5#、6#桥墩桩顶设置系梁，立柱直径为φ1.3m。 一、施工进度计划及劳动力安排 立柱施工时间为2010 年 8 月 10 日～2010 年 9 月 25 日。管理人员、技术人员、各工种施工人员共计 50 人。 二、施工方法及工艺要求 1、系梁施工 本桥在 5#、6#桥墩桩顶设有系梁，施工方法为： 1）基坑开挖：在钻孔桩完成并经桩检合格后，用挖掘机进行基坑开挖，当基坑开挖至系梁底以上 15cm 时，改用人工挖土，凿除清理桩头多余砼，整理桩头钢筋，并整平基底。根据基坑状况，基底采用 10 cmC15 砼垫层处理。 2）钢筋：钢筋在现场进行绑扎。 3）模板：模板采用钢木组合结构，安装时用方木支撑，人工配合吊车安装。 4）砼浇注：砼用砼灌车运到现场，泵车泵送入模。浇注过程要控制砼的自由落距不超过2 米。浇注应分层、连续进行，分层厚度为30－40cm，用插入式振捣棒振捣密实。砼浇注完初凝后要及时覆盖 洒水 养 生 ，拆 模后可 采用喷 洒 养 生 剂 养 生 或 覆盖 养 生 。 5）系梁施工工艺框 图 基坑开挖 回 填 砼拌和运输 钢筋抽检 基底处理 原材料检验 拆模板、养护 系梁施工工艺框图 施工准备 绑制钢筋骨架 安装模板 浇 筑 砼 基坑收验 2、墩柱施工 在系梁质量检验合格后，才能进行墩柱的施工。 柱式墩模板采用双半圆定型钢模板，砼采用砼搅拌运输车运至现场、吊送入模。 工艺流程 墩柱放线→墩底砼凿毛并清理→焊接墩柱钢筋→安装墩柱模板→浇筑墩柱砼→模板拆除→砼养护 1.将预埋钢筋上的锈、水泥浆清除干净，承台、系梁顶部砼应凿毛，清洗。 2.测量放样：放出立柱中心点。 3.安装钢筋笼：用吊垂线对准立柱中心点，用吊车将竖向立筋吊装到位，标出焊接部位，按顺序焊接在预埋钢筋上，同时根据垂线，安设好加箍筋，保证钢筋骨架的位置不偏移立柱中心。 4.钢筋焊接之前，用钢丝刷清除油污、铁锈、双面缝5d，宽度≥0.7d，焊缝深度≥0.3d，表面要求无咬边、裂纹，焊缝饱满，无焊瘤，焊透现象。 5.钢筋笼制作好后，四周均匀绑好水泥垫块，以保证保护层厚度。立模之前，请监理工程师 验收 。 6.模板安装：模板要求表面光 滑 ，垂直 度符 合规 范 要求。接缝用橡 胶 板拼 装紧 密 ，保证浇注 砼时不漏 浆，并在模板上涂 抹 脱 模剂 ，涂抹 时均匀，以免 立模后影 响 砼接缝质量...
