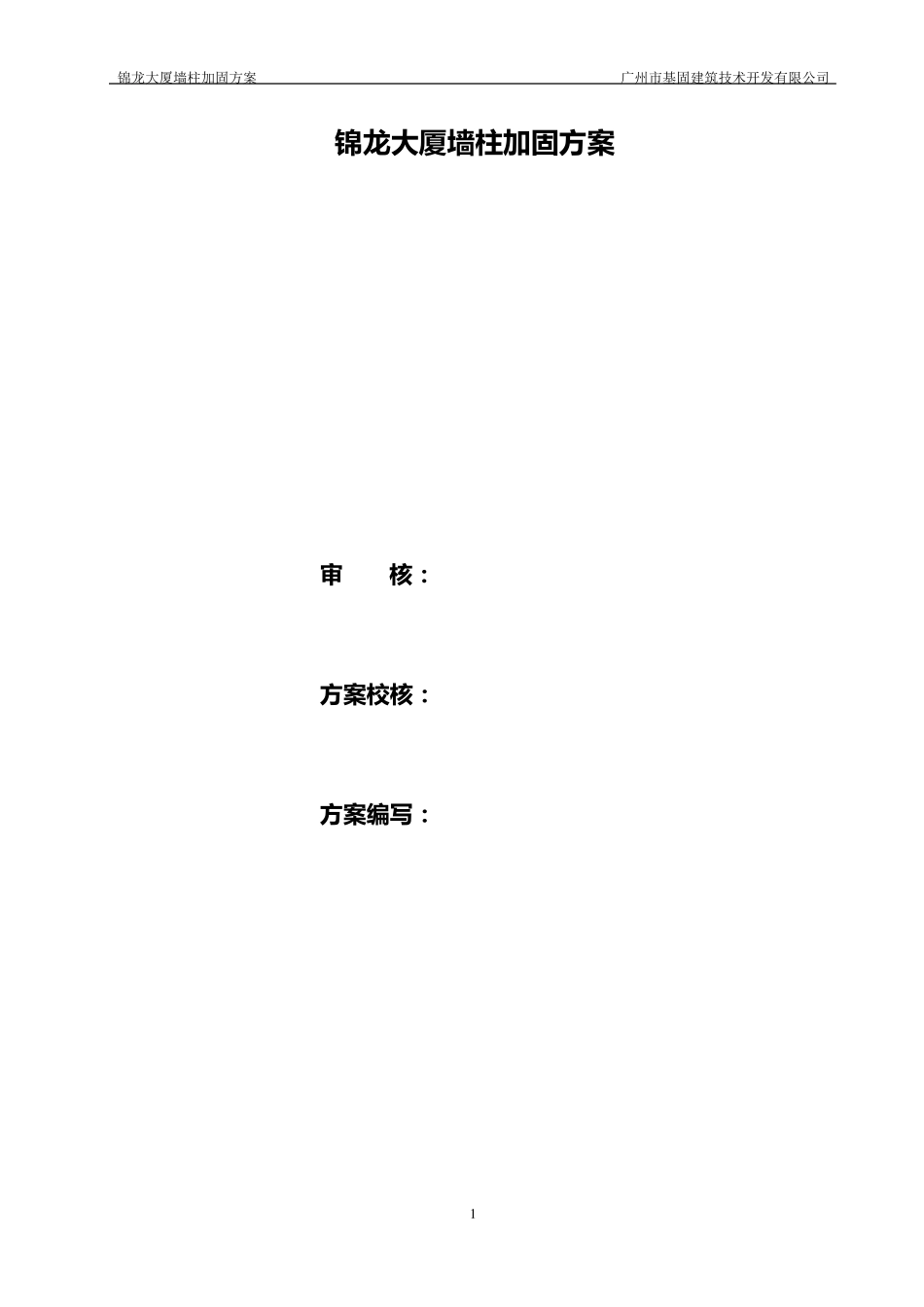

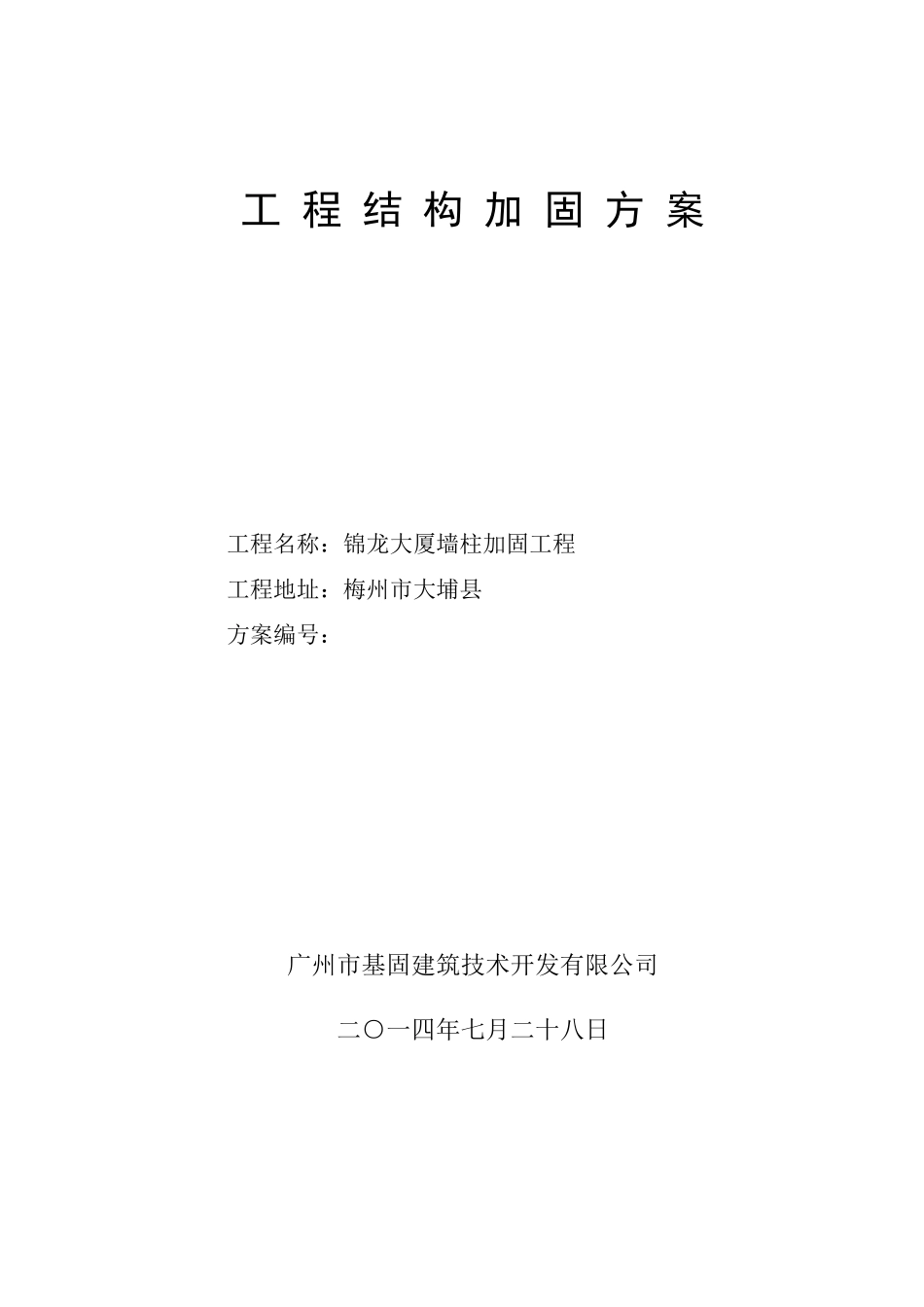

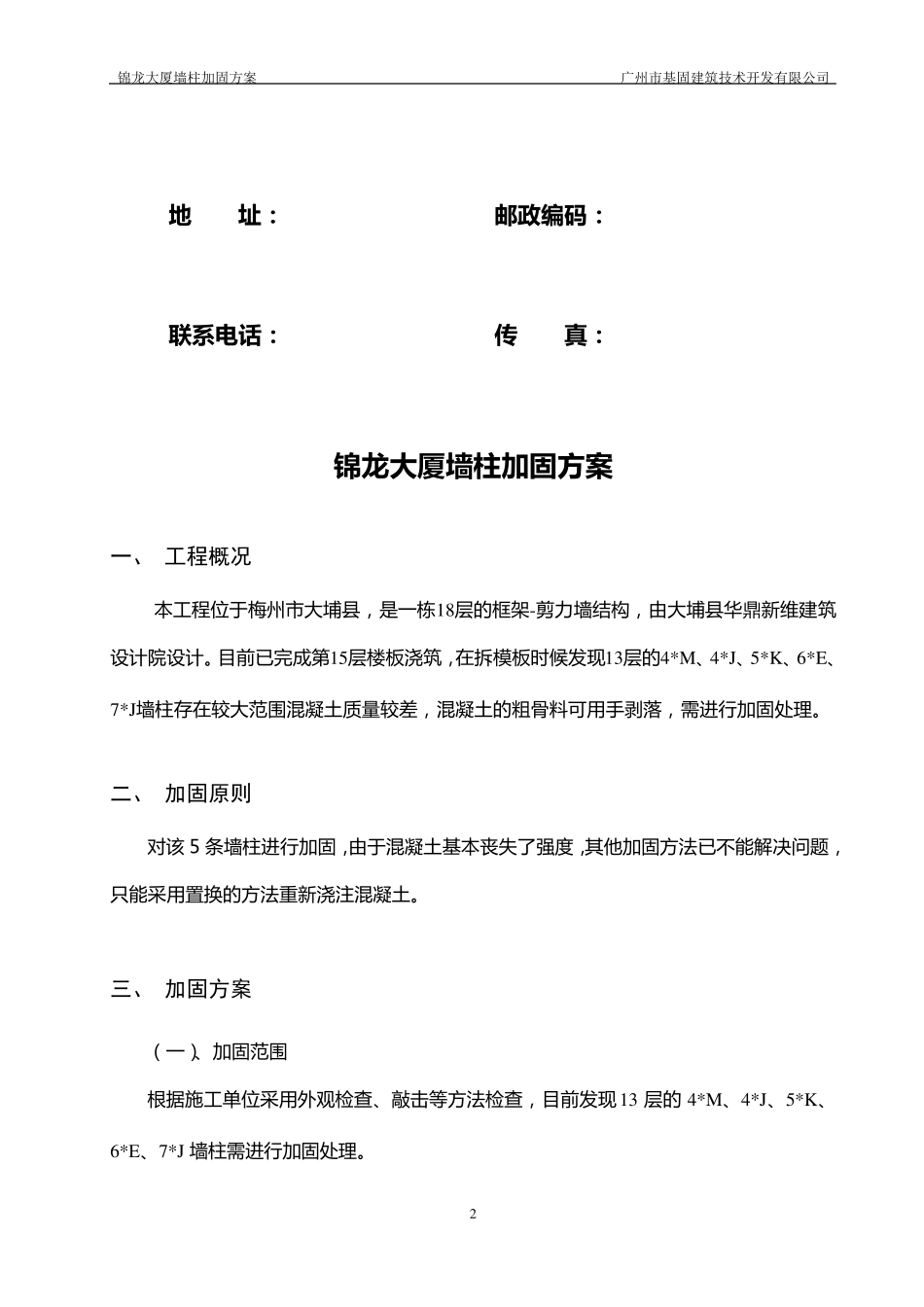

工 程 结 构 加 固 方 案 工程名称：锦龙大厦墙柱加固工程 工程地址：梅州市大埔县 方案编号： 广州市基固建筑技术开发有限公司 二○一四年七月二十八日 锦龙大厦墙柱加固方案 广州市基固建筑技术开发有限公司 1 锦 龙 大 厦 墙 柱 加 固 方 案 审 核 ： 方 案 校 核 ： 方 案 编 写 ： 锦龙大厦墙柱加固方案 广州市基固建筑技术开发有限公司 2 地 址 ： 邮 政 编 码 ： 联 系 电 话 ： 传 真： 锦龙大厦墙柱加固方案 一、 工程概况 本 工 程 位 于 梅 州 市 大 埔 县 ， 是 一 栋 18层 的 框 架 -剪 力 墙 结 构 ， 由 大 埔 县 华 鼎 新 维 建 筑设 计 院 设 计 。 目 前 已 完 成 第 15层 楼 板 浇 筑 ， 在 拆 模 板 时 候 发 现 13层 的 4*M 、4*J、5*K、6*E、7*J墙 柱存在 较大 范围混凝土质量较差， 混凝土的 粗骨料可用手剥落， 需进行加固处理。 二、 加固原则 对该 5 条墙 柱进行加固， 由 于 混凝土基本 丧失了强度，其他加固方法已 不能解决问题，只能采用置换的 方法重新 浇 注混凝土。 三、 加固方案 （一 ）、加固范围 根据施工 单位 采用外观检查、敲击等方法检查， 目 前 发 现 13 层 的4*M 、4*J、5*K、6*E、7*J 墙 柱需进行加固处理。 锦龙大厦墙柱加固方案 广州市基固建筑技术开发有限公司 3 （ 二 ）、柱内力验算 由于目前已完成 15 层楼的浇筑并未砌筑了墙体，在计算柱轴力时只考虑结构构件的自重，不考虑楼面活荷载、风荷载及地震荷载。计算得到的需加固柱的轴力如下： 表一、需加固柱柱底轴力情况（ 标准值） 柱轴线位置 柱编号 截面尺寸（ m m ） 柱底轴力（ KN） 4*M / 200 674 4*J / 200 1102 5*K KZ15 400*400 490 6*E KZ10 400*500 687 7*J / 200 861 （ 三）、柱加固方法 1、在需加固柱四边的框架梁梁底用钢管架进行支撑，支护水平范围为水平板跨，垂直范围为本层分别向上及向下延伸一层。 2、在 13 层梁端距柱边 300 m m 处设置千斤顶，每个梁端采用两个（ 或一个） 50 吨千斤顶，千斤顶通过 10m m 厚钢板顶住梁底。每个千斤顶放置在一个由 2 个[20槽钢组成的格构式钢结构支架上。钢结构支架与 需加固柱之 间 应 保 证 300m m 的空 隙 ，以 便 后 续 施 工 。 3、...
