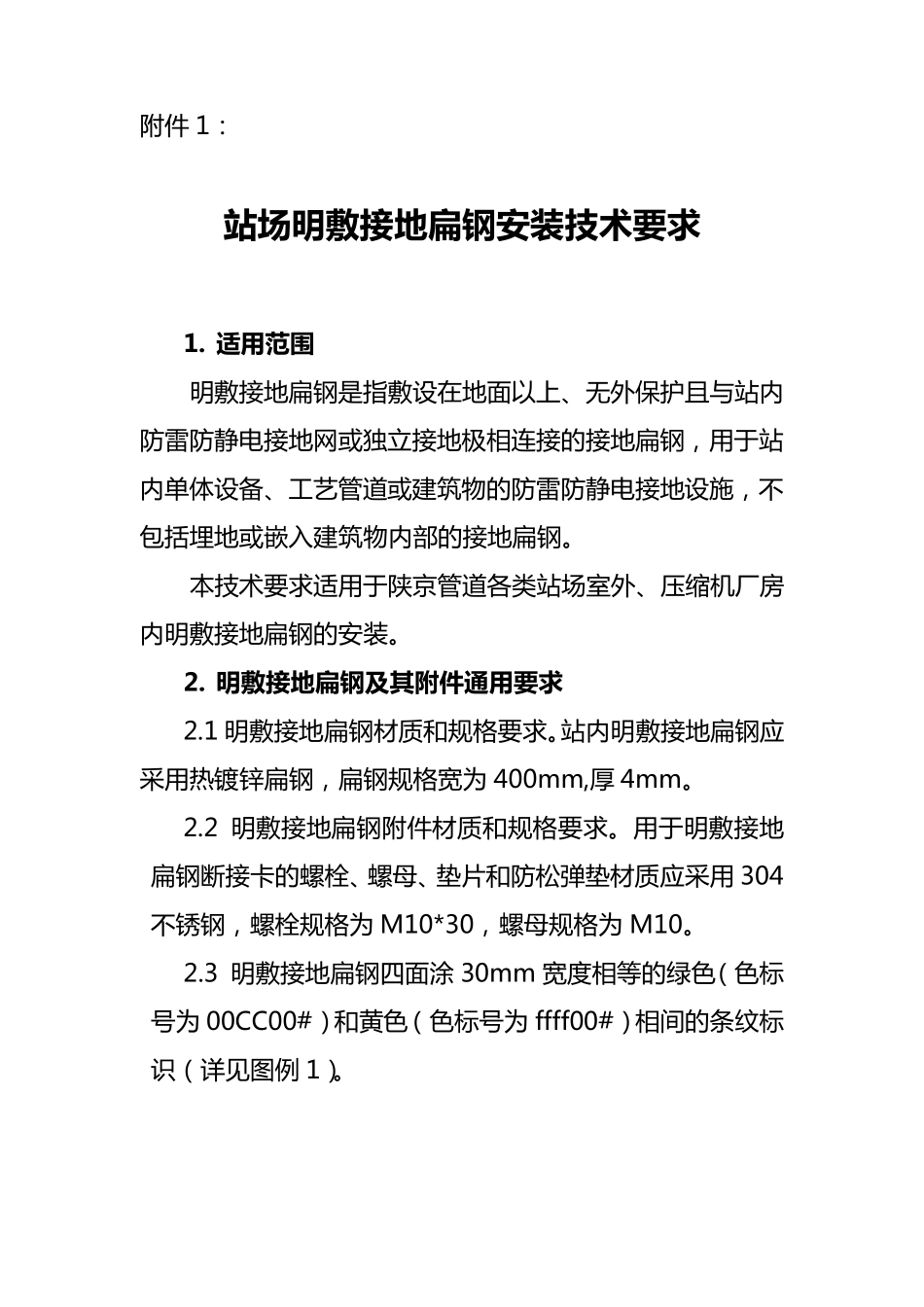

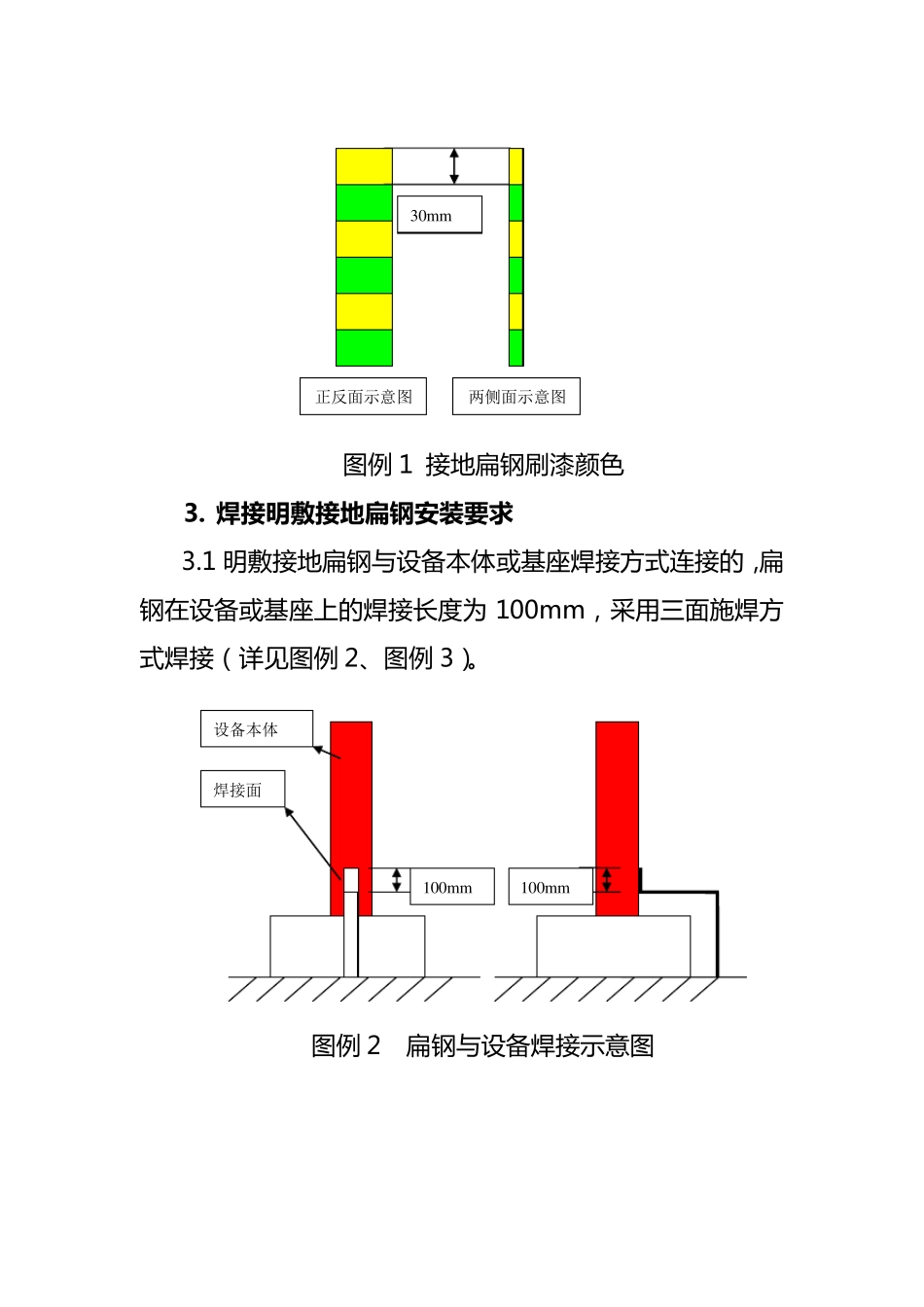

附 件 1: 站 场 明 敷 接 地 扁 钢 安 装 技 术 要 求 1. 适 用 范 围 明 敷 接 地 扁 钢 是 指 敷 设 在 地 面 以 上 、无外保护且与站内防雷防静电接 地 网或独立接 地 极相连接 的接 地 扁 钢 ,用于站内单体设 备、工艺管道或建筑物的防雷防静电接 地 设 施,不包括埋地 或嵌入建筑物内部的接 地 扁 钢 。 本技术要求适用于陕京管道各类站场室外、压缩机厂房内明 敷 接 地 扁 钢 的安装。 2. 明 敷 接 地 扁 钢 及 其 附 件通用 要 求 2.1 明 敷 接 地 扁 钢 材质和规格要求。站内明 敷 接 地 扁 钢 应采用热镀锌扁 钢 ,扁 钢 规格宽为 400mm,厚 4mm。 2.2 明 敷 接 地 扁 钢 附 件 材质和规格要求。用于明 敷 接 地扁 钢 断接 卡的螺栓、螺母、垫片和防松弹垫材质应采用 304不锈钢 ,螺栓规格为 M10*30,螺母规格为 M10。 2.3 明 敷 接 地 扁 钢 四面 涂 30mm 宽度相等的绿色(色标号为 00CC00#)和黄色(色标号为 ffff00#)相间的条纹标识(详见图例 1)。 图 例 1 接 地 扁 钢 刷 漆 颜 色 3. 焊 接 明 敷 接 地扁钢安装要求 3.1 明 敷 接 地 扁 钢 与 设 备 本 体 或 基 座 焊 接 方 式 连 接 的 ,扁钢 在 设 备 或 基 座 上 的 焊 接 长 度 为100mm, 采 用 三 面 施 焊 方式 焊 接 ( 详 见 图 例 2、图 例 3)。 图 例 2 扁 钢 与 设 备 焊 接 示意图 30m m 正反面示意图 两侧面示意图 焊接面 100m m 100m m 设备本体 图 例 3 扁 钢 与 设 备 基 座 焊 接 示 意 图 3.2 明 敷 接 地 扁 钢 与 扁 钢 之 间 搭 接 焊 方 式 连 接 的 ,扁 钢 与扁 钢 搭 接 焊 接 长 度 为100mm, 采 用 三 面 施 焊 方 式 焊 接 ( 详见 图 例 4)。 图 例 4 扁 钢 搭 接 焊 接 示 意 图 3.3 采 用 焊 接 方 式 连 接 的 ,在焊 接 后应对焊 接 部位进行打磨, 除去焊 渣和焊 面 凸出部分, 保持焊 面 平整。 设备基座 100m m 100m m 三面施焊 100m m 100m m 侧视图 正视图 3.4 采 用 焊 接 方 式 连 接 的 , 应 对 焊 面 外100mm 内 采 用刷 漆 方 式 进 行 防 腐 处...
