站用电系统原理ATS自动转换开关培训

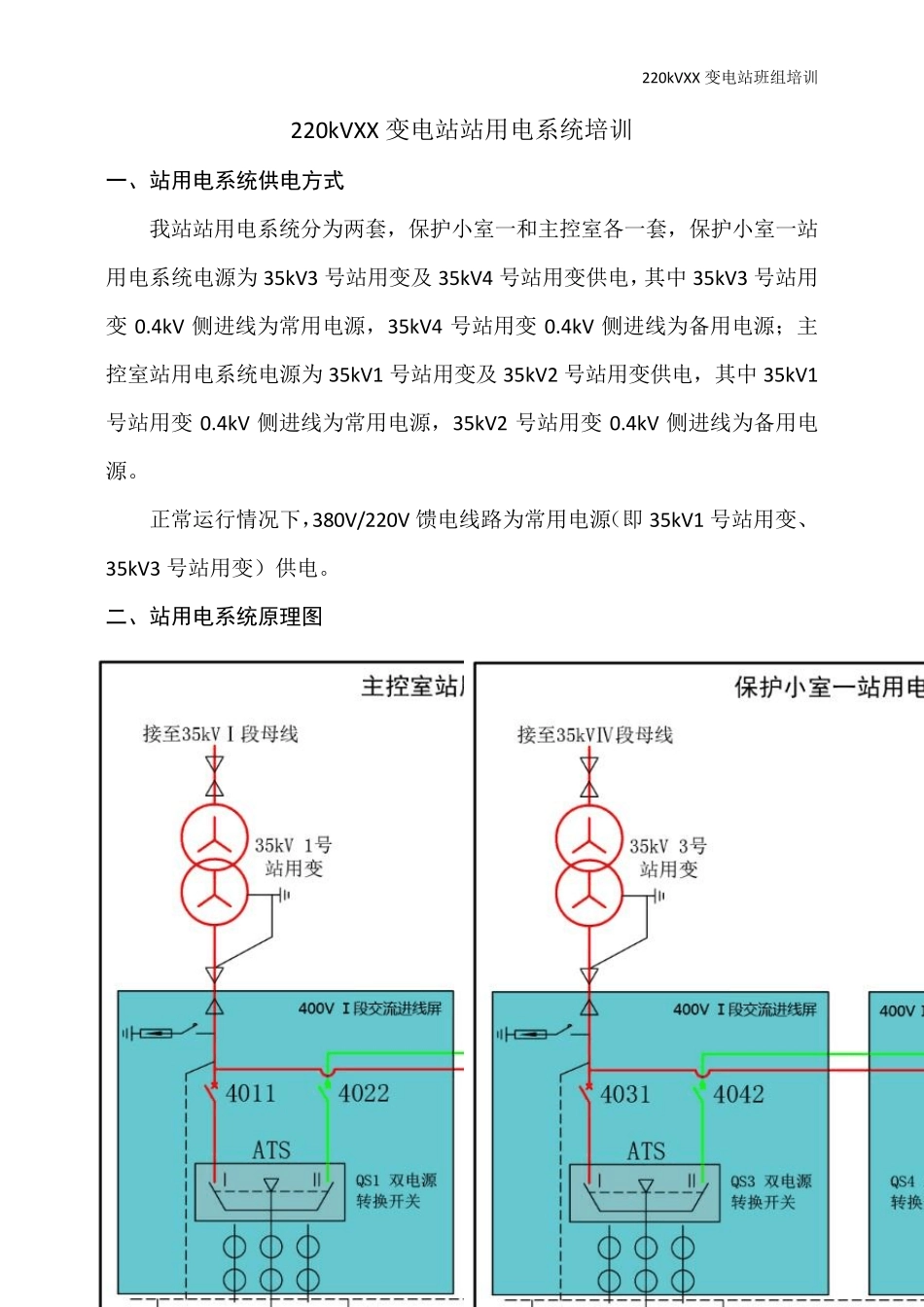

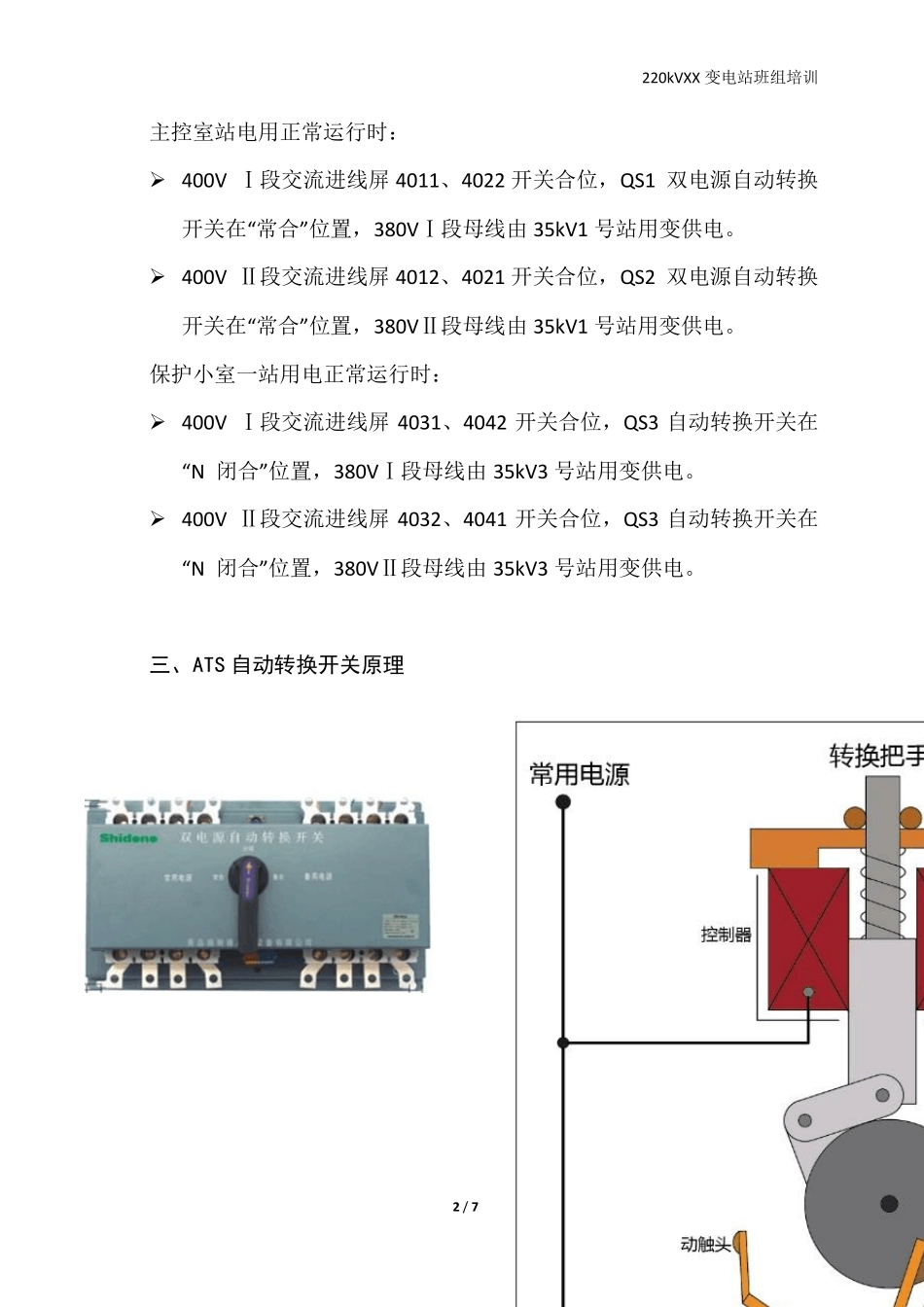

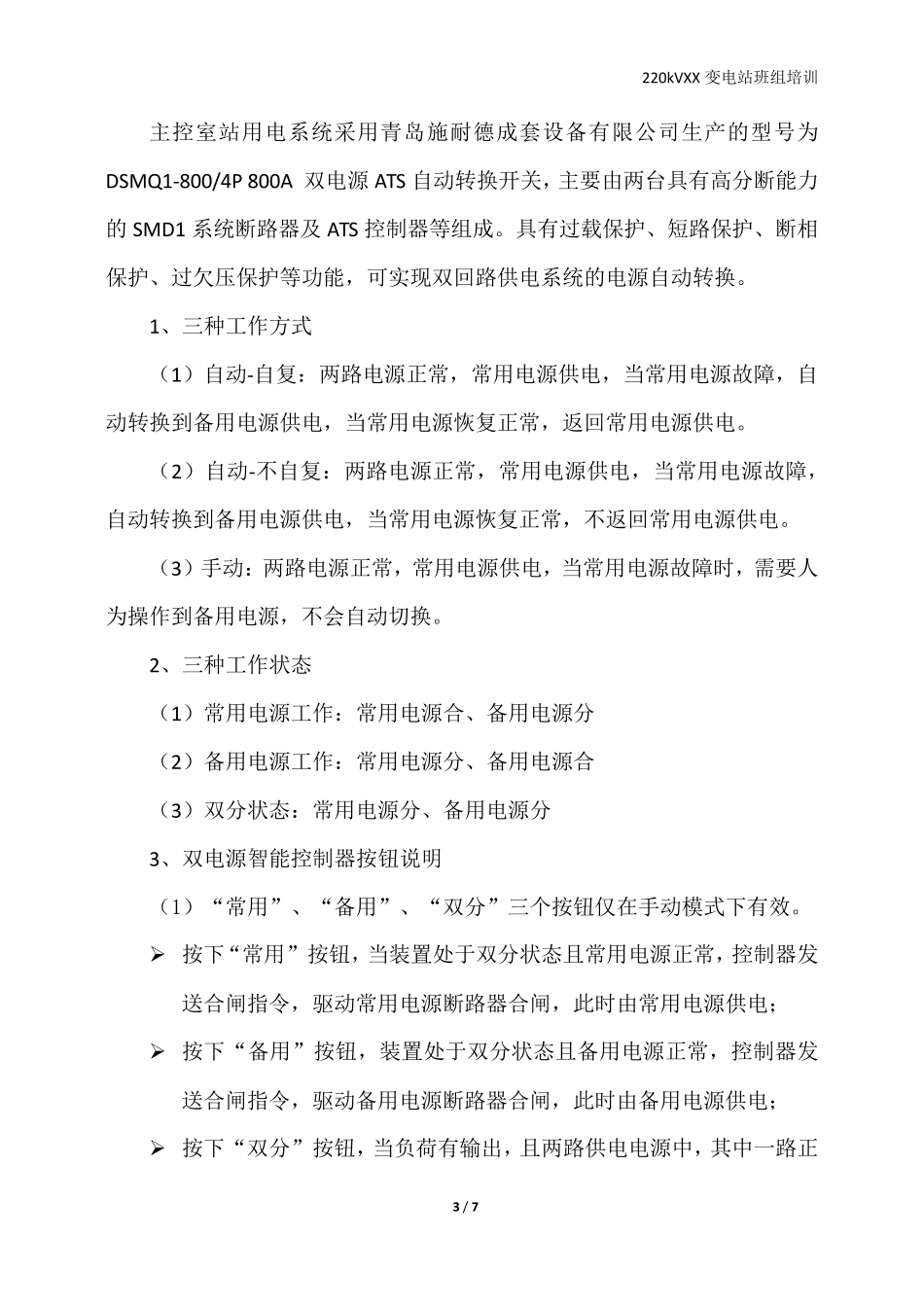

220kVXX 变电站班组培训 1 / 7 220kVXX 变电站站用电系统培训 一、站用电系统供电方式 我站站用电系统分为两套，保护小室一和主控室各一套，保护小室一站用电系统电源为35kV3 号站用变及35kV4 号站用变供电，其中35kV3 号站用变0.4kV 侧进线为常用电源，35kV4 号站用变0.4kV 侧进线为备用电源；主控室站用电系统电源为35kV1 号站用变及35kV2 号站用变供电，其中35kV1号站用变0.4kV 侧进线为常用电源，35kV2 号站用变0.4kV 侧进线为备用电源。 正常运行情况下，380V/220V 馈电线路为常用电源（即35kV1 号站用变、35kV3 号站用变）供电。 二、站用电系统原理图 220kVXX 变电站班组培训 2 / 7 主控室站电用正常运行时：  400V Ⅰ段交流进线屏 4011、4022 开关合位，QS1 双电源自动转换开关在“常合”位置，380VⅠ段母线由 35kV1 号站用变供电。  400V Ⅱ段交流进线屏 4012、4021 开关合位，QS2 双电源自动转换开关在“常合”位置，380VⅡ段母线由 35kV1 号站用变供电。 保护小室一站用电正常运行时：  400V Ⅰ段交流进线屏 4031、4042 开关合位，QS3 自动转换开关在“N 闭合”位置，380VⅠ段母线由 35kV3 号站用变供电。  400V Ⅱ段交流进线屏 4032、4041 开关合位，QS3 自动转换开关在“N 闭合”位置，380VⅡ段母线由 35kV3 号站用变供电。 三、ATS 自动转换开关原理 220kVXX 变电站班组培训 3 / 7 主控室站用电系统采用青岛施耐德成套设备有限公司生产的型号为DSMQ1-800/4P 800A 双电源ATS 自动转换开关，主要由两台具有高分断能力的SMD1 系统断路器及ATS 控制器等组成。具有过载保护、短路保护、断相保护、过欠压保护等功能，可实现双回路供电系统的电源自动转换。 1、三种工作方式 （1）自动-自复：两路电源正常，常用电源供电，当常用电源故障，自动转换到备用电源供电，当常用电源恢复正常，返回常用电源供电。 （2）自动-不自复：两路电源正常，常用电源供电，当常用电源故障，自动转换到备用电源供电，当常用电源恢复正常，不返回常用电源供电。 （3）手动：两路电源正常，常用电源供电，当常用电源故障时，需要人为操作到备用电源，不会自动切换。 2、三种工作状态 （1）常用电源工作：常用电源合、备用电源分 （2）备用电源工作：常用电源分、备用电源合 （3）双分状态：常用电源分、备用电源分 3、双电源智能控制器按钮说明 （1）“常用...
