端墙式洞门计算

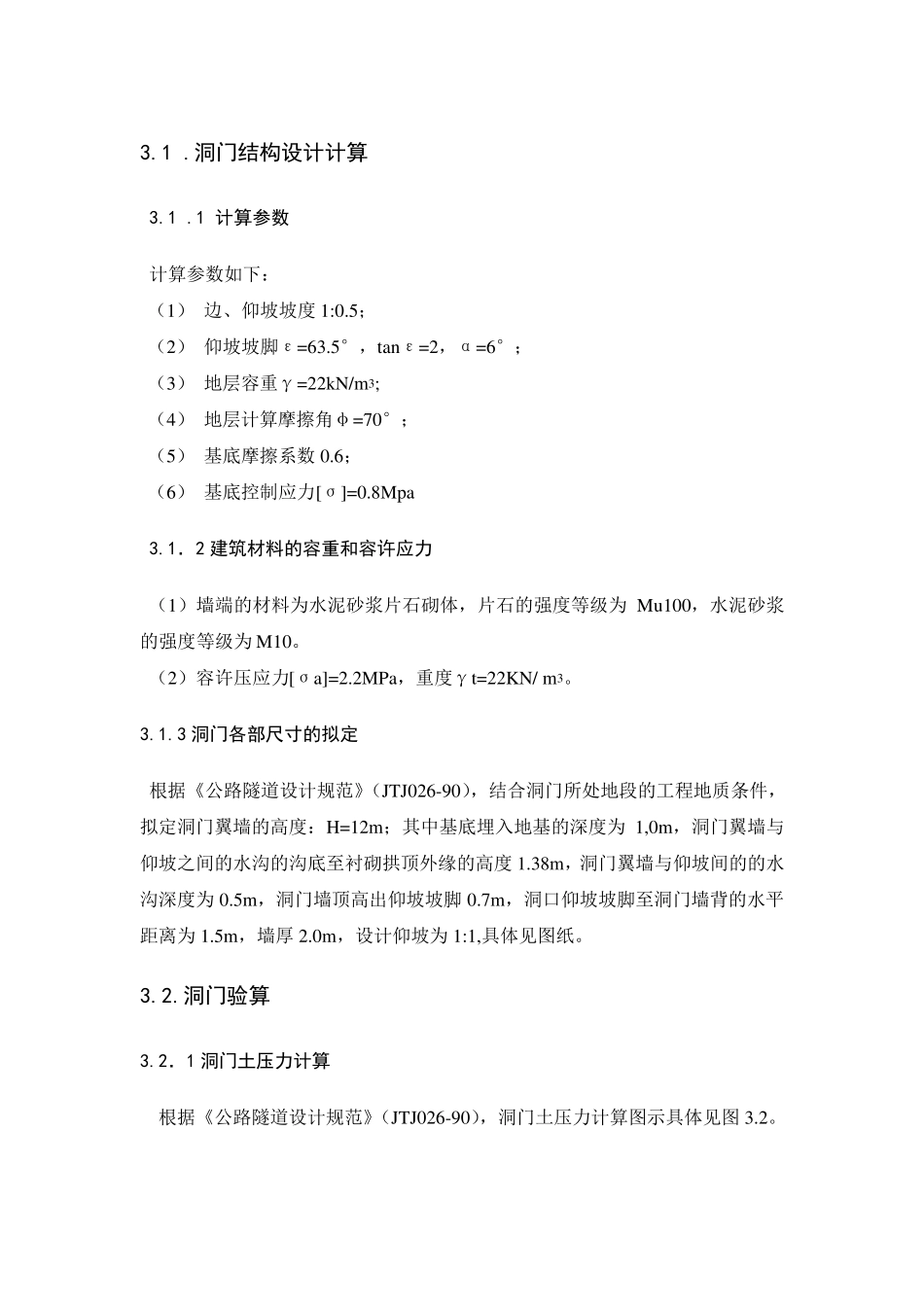

3.1 .洞门结构设计计算 3.1 .1 计算参数 计算参数如下： （1） 边、仰坡坡度1:0.5； （2） 仰坡坡脚ε=63.5°，tanε=2，α=6°； （3） 地层容重γ=22kN/m3; （4） 地层计算摩擦角φ=70°； （5） 基底摩擦系数0.6； （6） 基底控制应力[σ]=0.8Mpa 3.1．2 建筑材料的容重和容许应力 （1）墙端的材料为水泥砂浆片石砌体，片石的强度等级为 Mu 100，水泥砂浆的强度等级为 M10。 （2）容许压应力[σa]=2.2MPa，重度γt=22KN/ m3。 3.1.3 洞门各部尺寸的拟定 根据《公路隧道设计规范》（JTJ026-90），结合洞门所处地段的工程地质条件，拟定洞门翼墙的高度：H=12m；其中基底埋入地基的深度为 1,0m，洞门翼墙与仰坡之间的水沟的沟底至衬砌拱顶外缘的高度1.38m，洞门翼墙与仰坡间的的水沟深度为 0.5m，洞门墙顶高出仰坡坡脚0.7m，洞口仰坡坡脚至洞门墙背的水平距离为 1.5m，墙厚 2.0m，设计仰坡为 1:1,具体见图纸。 3.2.洞门验算 3.2．1 洞门土压力计算 根据《公路隧道设计规范》（JTJ026-90），洞门土压力计算图示具体见图 3.2。 图3-4 洞门土压力计算简图 最危险滑裂面与垂直面之间的夹角： 222tantantan(1tan)(tantan )(tantan)(1tantan )tantan (1tan)tan (1tantan )w 式中:  ——围岩计算摩擦插脚; ε——洞门后仰坡坡脚； α——洞门墙面倾角 代入数值可得： tan w =222tan 70tan6tan63.5(1 tan 70)(tan70 tan63.5)(tan70 tan6)(1 tan6tan63.5)tan63.5(1 tan 70) tan70(1 tan6tan63.5)    =0.266 故：w =14.89° 根据《公路隧道设计规范》（JTG—2004），土压力为； 2001[()]2EHh hhb (tantan)(1tantan )tan()(1tantan ) tantanah  式中： E——土压力（kN）;  ——地层重度（kN/m3） λ——侧压力系数； ω——墙背土体破裂角； b——洞门墙计算条带宽度（m），取b=1m； ξ——土压力计算模式不确定系数，可取ξ=0.6。 把数据代入各式，得： (tan14.89tan 6 )(1tan 6 tan 63.5 )tan(14.8963.5 )(1tan14.89 tan 63.5 ) =0.0559 1.59.33tan 30.35tan 6h  由三角关系可得：01.5hm 洞门土压力E： 2001[()]2EHh hhb...
