笔记本电脑电源控制和充电控制集成电路

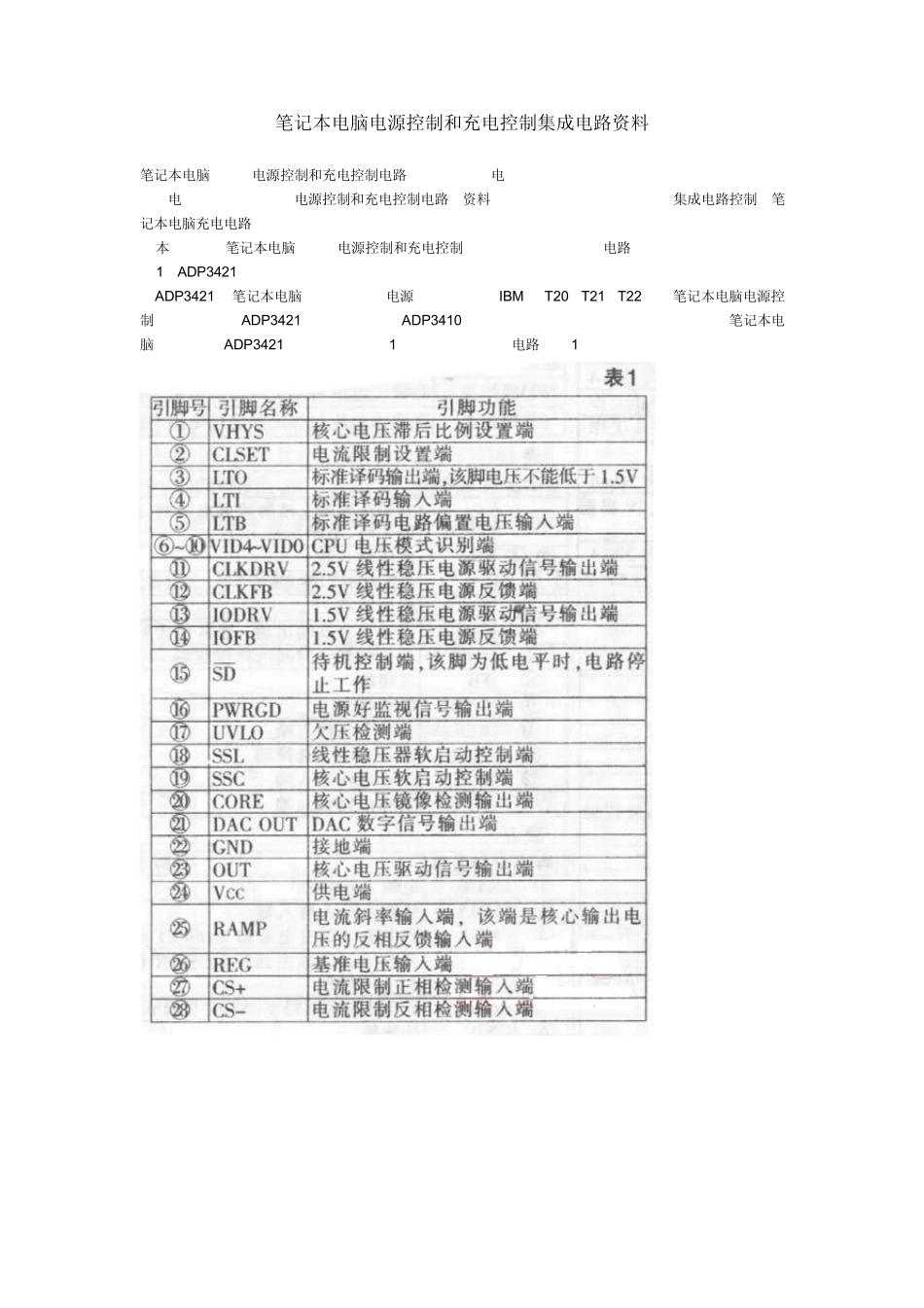

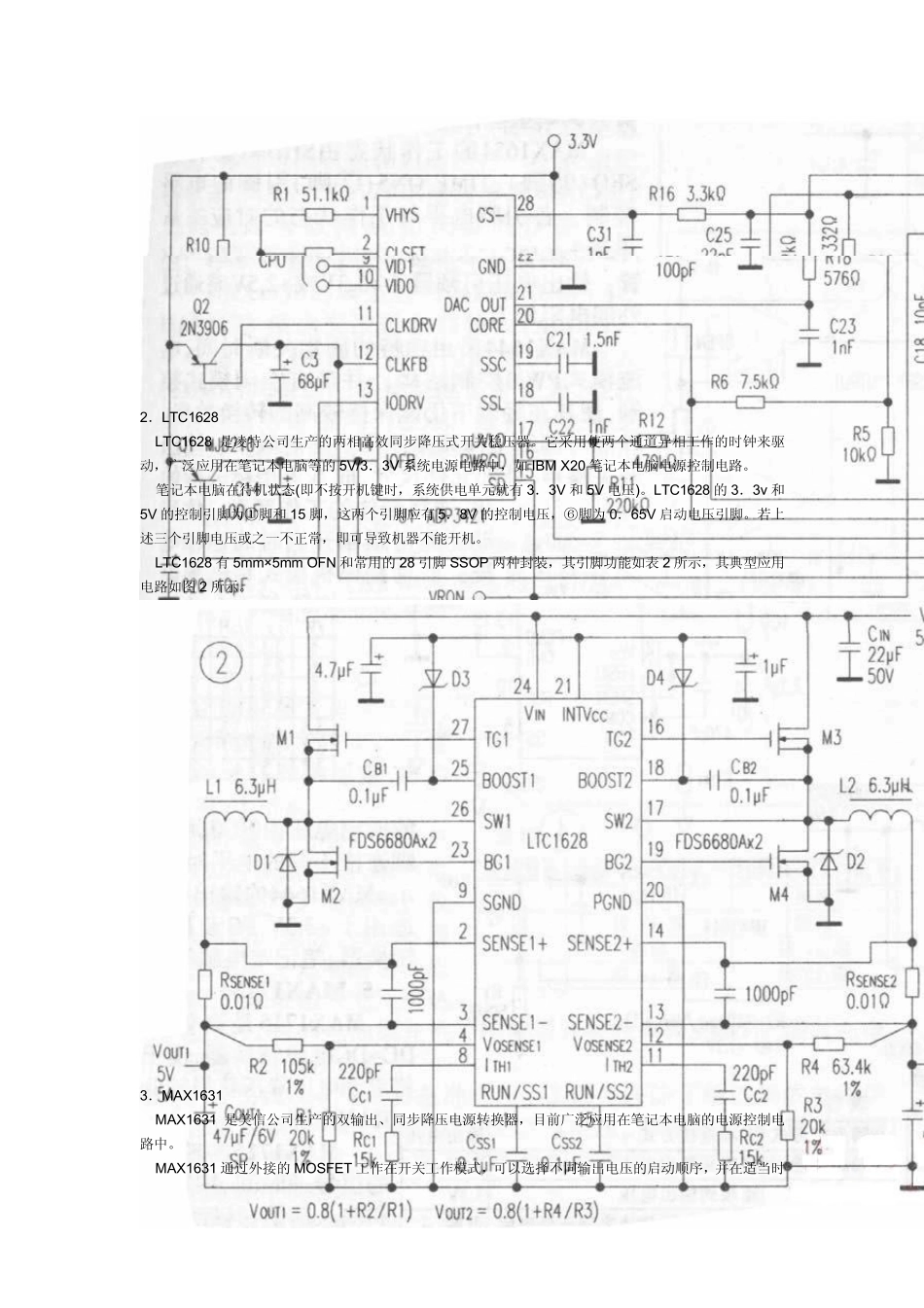

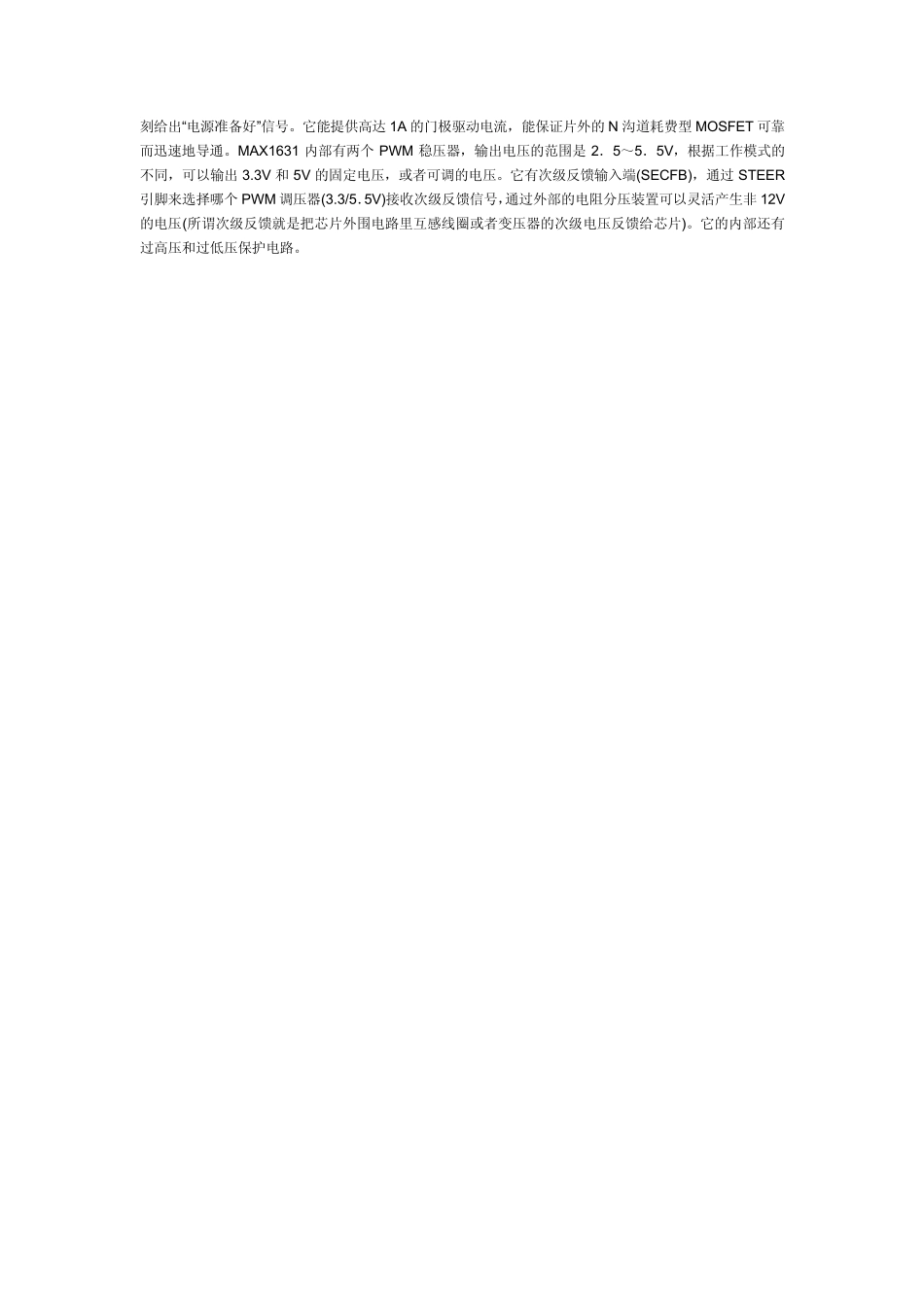

笔记本电脑电源控制和充电控制集成电路资料 笔记本电脑内部的电源控制和充电控制电路通常工作在大电流、高温状态下，很容易出现故障。而目前很少有电子技术报刊介绍其电源控制和充电控制电路的资料，很多维修人员遇到一些新型集成电路控制的笔记本电脑充电电路，就会一筹莫展，维修工作难以进行。 本文介绍了笔记本电脑常用的电源控制和充电控制芯片的引脚功能及应用电路等。 1．ADP3421 ADP3421 是笔记本电脑主板上常用的电源管理芯片，如 IBM 的 T20、T21、T22 系列笔记本电脑电源控制芯片均采用了 ADP3421。该芯片通常与 ADP3410 搭配使用，若该芯片出现故障，通常会导致笔记本电脑不能开机。ADP3421 的引脚功能如表 1 所示，其典型应用电路如图 1 所示。 2．LTC1628 LTC1628 是凌特公司生产的两相高效同步降压式开关稳压器。它采用使两个通道异相工作的时钟来驱动，广泛应用在笔记本电脑等的5V/3．3V 系统电源电路中，如IBM X20 笔记本电脑电源控制电路。 笔记本电脑在待机状态(即不按开机键时，系统供电单元就有3．3V 和5V 电压)。LTC1628 的3．3v 和5V 的控制引脚为①脚和15 脚，这两个引脚应有5．8V 的控制电压，⑥脚为0．65V 启动电压引脚。若上述三个引脚电压或之一不正常，即可导致机器不能开机。 LTC1628 有5mm×5mm OFN 和常用的28 引脚SSOP 两种封装，其引脚功能如表 2 所示，其典型应用电路如图 2 所示。 3．MAX1631 MAX1631 是美信公司生产的双输出、同步降压电源转换器，目前广泛应用在笔记本电脑的电源控制电路中。 MAX1631 通过外接的MOSFET 工作在开关工作模式，可以选择不同输出电压的启动顺序，并在适当时刻给出“电源准备好”信号。它能提供高达 1A 的门极驱动电流，能保证片外的 N 沟道耗费型 MOSFET 可靠而迅速地导通。MAX1631 内部有两个 PWM 稳压器，输出电压的范围是 2．5～5．5V，根据工作模式的不同，可以输出3.3V 和 5V 的固定电压，或者可调的电压。它有次级反馈输入端(SECFB)，通过 STEER引脚来选择哪个 PWM 调压器(3.3/5．5V)接收次级反馈信号，通过外部的电阻分压装置可以灵活产生非 12V的电压(所谓次级反馈就是把芯片外围电路里互感线圈或者变压器的次级电压反馈给芯片)。它的内部还有过高压和过低压保护电路。 MAX1631 的引脚功能如表3 所示，其典型应用电路如图3 所示。 MAX1631 的工作状态由/SHDN(23 脚)、SEQ(15 脚)、TIME／ON5...
