笔记本电脑电磁辐射测量

笔记本电脑电磁辐射测量_第1页
1/6
笔记本电脑电磁辐射测量_第2页
2/6
笔记本电脑电磁辐射测量_第3页
3/6

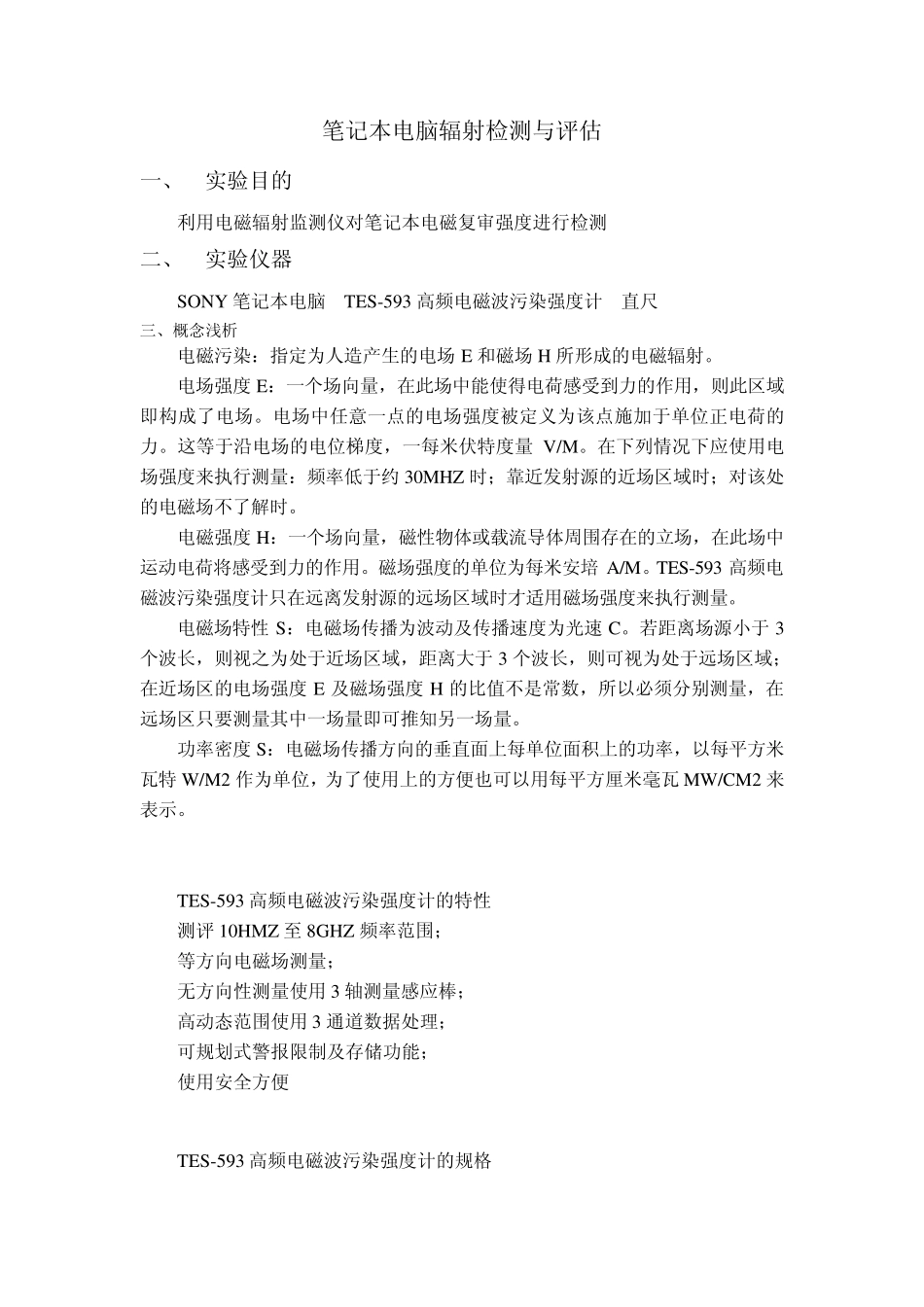

笔记本电脑辐射检测与评估 一、 实验目的 利用电磁辐射监测仪对笔记本电磁复审强度进行检测 二、 实验仪器 SONY 笔记本电脑 TES-593 高频电磁波污染强度计 直尺 三、概念浅析 电磁污染:指定为人造产生的电场 E 和磁场 H 所形成的电磁辐射。 电场强度 E:一个场向量,在此场中能使得电荷感受到力的作用,则此区域即构成了电场。电场中任意一点的电场强度被定义为该点施加于单位正电荷的力。这等于沿电场的电位梯度,一每米伏特度量 V/M。在下列情况下应使用电场强度来执行测量:频率低于约 30MHZ时;靠近发射源的近场区域时;对该处的电磁场不了解时。 电磁强度 H:一个场向量,磁性物体或载流导体周围存在的立场,在此场中运动电荷将感受到力的作用。磁场强度的单位为每米安培 A/M。TES-593 高频电磁波污染强度计只在远离发射源的远场区域时才适用磁场强度来执行测量。 电磁场特性 S:电磁场传播为波动及传播速度为光速 C。若距离场源小于 3个波长,则视之为处于近场区域,距离大于 3 个波长,则可视为处于远场区域;在近场区的电场强度 E 及磁场强度 H 的比值不是常数,所以必须分别测量,在远场区只要测量其中一场量即可推知另一场量。 功率密度 S:电磁场传播方向的垂直面上每单位面积上的功率,以每平方米瓦特 W/M2 作为单位,为了使用上的方便也可以用每平方厘米毫瓦 MW/CM2 来表示。 TES-593 高频电磁波污染强度计的特性 测评10HMZ至 8GHZ频率范围; 等方向电磁场测量; 无方向性测量使用 3 轴测量感应棒; 高动态范围使用 3 通道数据处理; 可规划式警报限制及存储功能; 使用安全方便 TES-593 高频电磁波污染强度计的规格 测量方式:数显三轴测量 方向特性:等向性、3 轴 测量范围选择:1 个连续档位 测量显示值:即时值、最大即使值、平均值、最大平均值 测量单位:MV/M,V/M,UA/M,MA/M,UA/M2,MW /M2,UW /M2. 四、 实验原理 TES-593 高频电磁波污染强度计工作原理 真实的 3 轴感应器位于该仪器前端圆球内,感应器的三个方向产生电压进入该仪器内,适合在远场下使用。用于测量存在于感应器周围大气中的电场,测量电磁场是经由移动电场感应器的天线指向它且尽可能靠近它(电场量反比于感应器与发射源之间的距离),操作者本身必须注意不要介于干扰源与预测区之间,因为人体会隔离电磁场。 特注:该仪器为等向性,它不需要特别的操控。它测量电场的感应部分是依据...
