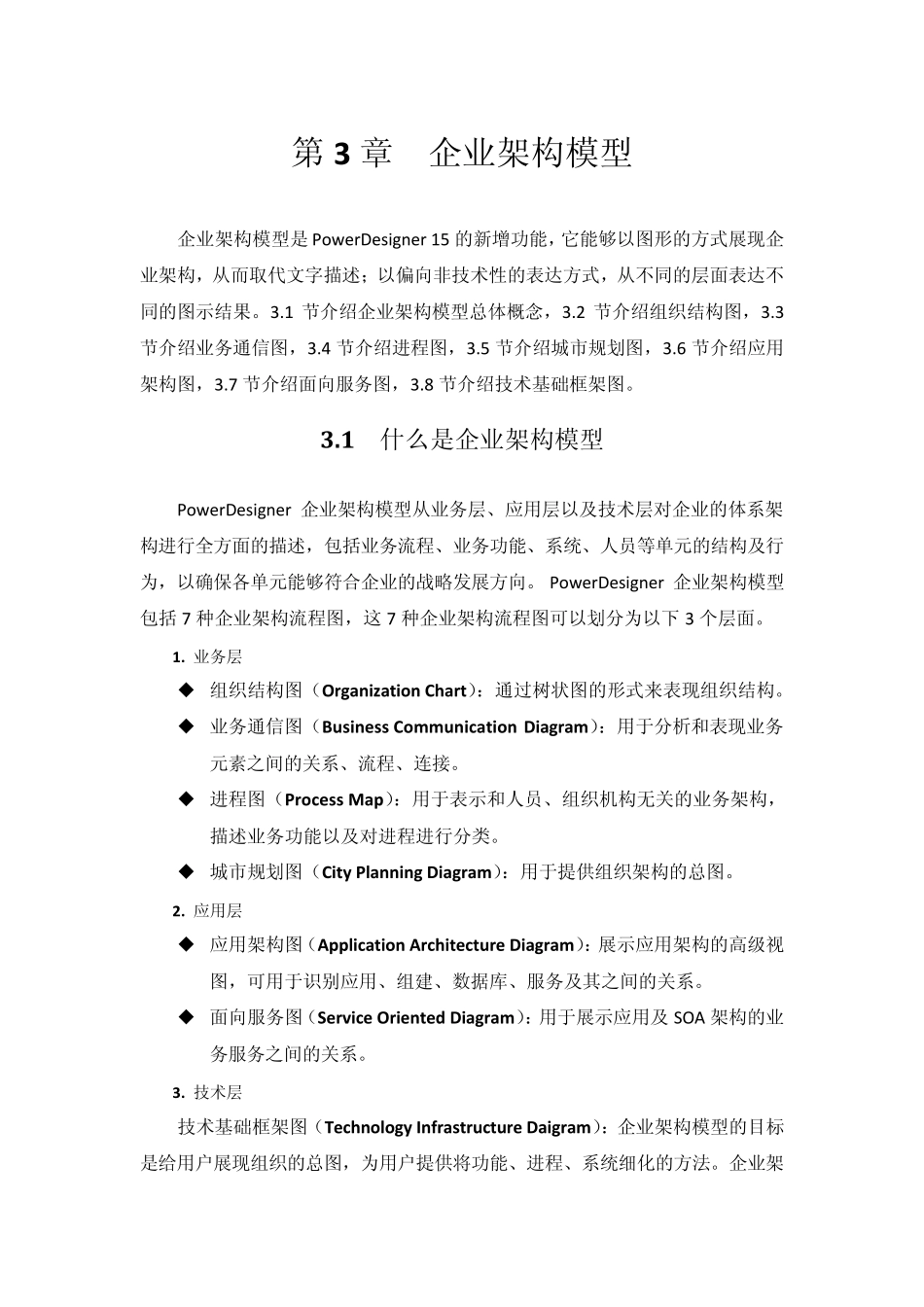

第03章企业架构模型_第1页
1/16

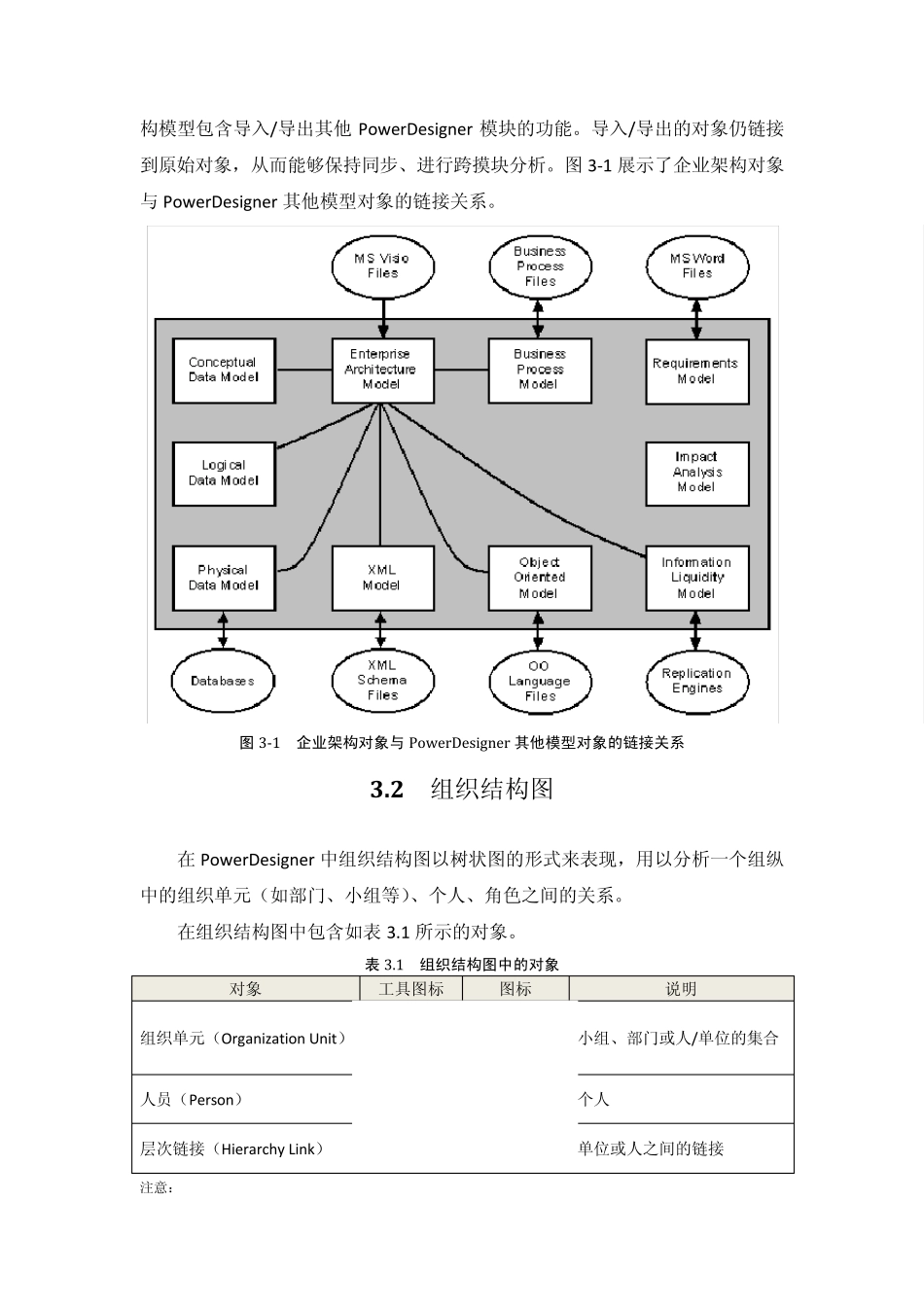

第03章企业架构模型_第2页
2/16

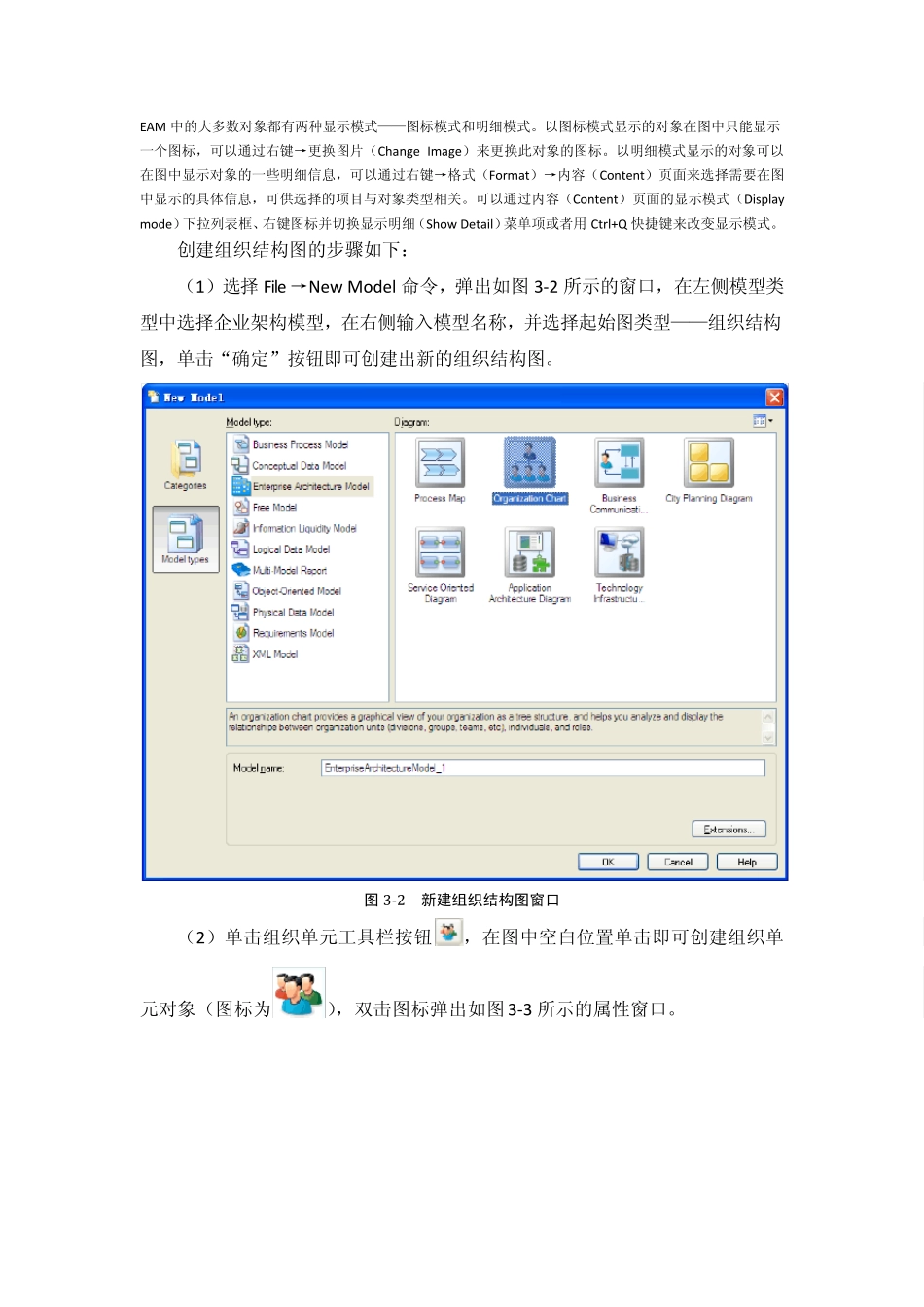

第03章企业架构模型_第3页
3/16
第3 章 企业架构模型 企业架构模型是Pow erDesigner 15 的新增功能,它能够以图形的方式展现企业架构,从而取代文字描述;以偏向非技术性的表达方式,从不同的层面表达不同的图示结果。3.1 节介绍企业架构模型总体概念,3.2 节介绍组织结构图,3.3节介绍业务通信图,3.4 节介绍进程图,3.5 节介绍城市规划图,3.6 节介绍应用架构图,3.7 节介绍面向服务图,3.8 节介绍技术基础框架图。 3.1 什么是企业架构模型 Pow erDesigner 企业架构模型从业务层、应用层以及技术层对企业的体系架构进行全方面的描述,包括业务流程、业务功能、系统、人员等单元的结构及行为,以确保各单元能够符合企业的战略发展方向。Pow erDesigner 企业架构模型包括 7 种企业架构流程图,这 7 种企业架构流程图可以划分为以下 3 个层面。 1. 业务层  组织结构图(Organization Chart):通过树状图的形式来表现组织结构。  业务通信图(Business Communication Diagram):用于分析和表现业务元素之间的关系、流程、连接。  进程图(Process Map):用于表示和人员、组织机构无关的业务架构,描述业务功能以及对进程进行分类。  城市规划图(City Planning Diagram):用于提供组织架构的总图。 2. 应用层  应用架构图(Application Architecture Diagram):展示应用架构的高级视图,可用于识别应用、组建、数据库、服务及其之间的关系。  面向服务图(Service Oriented Diagram):用于展示应用及 SOA 架构的业务服务之间的关系。 3. 技术层 技术基础框架图(Technology Infrastructure Daigram):企业架构模型的目标是给用户展现组织的总图,为用户提供将功能、进程、系统细化的方法。企业架构模型包含导入/导出其他PowerDesigner 模块的功能。导入/导出的对象仍链接到原始对象,从而能够保持同步、进行跨摸块分析。图 3-1 展示了企业架构对象与 PowerDesigner 其他模型对象的链接关系。 图3-1 企业架构对象与 Pow erDesigner 其他模型对象的链接关系 3.2 组织结构图 在 PowerDesigner 中组织结构图以树状图的形式来表现,用以分析一个组纵中的组织单元(如部门、小组等)、个人、角色之间的关系。 在组织结构图中包含如表 3.1 所示的对象。 表 3.1 组织结构图中的对象 对象 工具图标 图标 说明 组织单元(Organization Unit) 小组、部门或人/单位的集合 人员(P...
