第11章三相异步电动机练习题

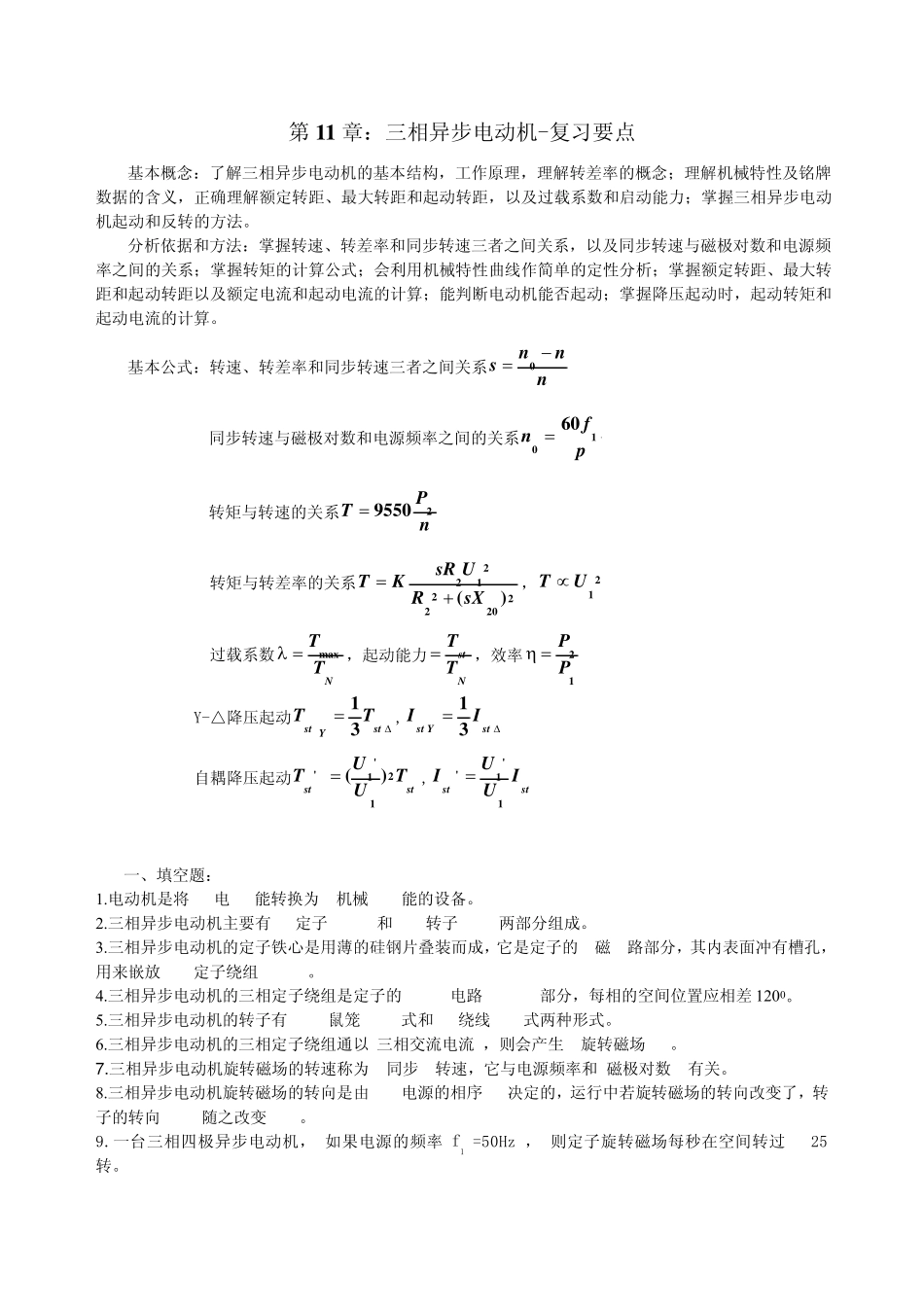

第11 章：三相异步电动机-复习要点 基本概念：了解三相异步电动机的基本结构，工作原理，理解转差率的概念；理解机械特性及铭牌数据的含义，正确理解额定转距、最大转距和起动转距，以及过载系数和启动能力；掌握三相异步电动机起动和反转的方法。 分析依据和方法：掌握转速、转差率和同步转速三者之间关系，以及同步转速与磁极对数和电源频率之间的关系；掌握转矩的计算公式；会利用机械特性曲线作简单的定性分析；掌握额定转距、最大转距和起动转距以及额定电流和起动电流的计算；能判断电动机能否起动；掌握降压起动时，起动转矩和起动电流的计算。 基本公式：转速、转差率和同步转速三者之间关系nnns−=0 同步转速与磁极对数和电源频率之间的关系 pfn1060= 转矩与转速的关系nPT29550= 转矩与转差率的关系22022212)(sXRUsRKT+=，21UT ∝ 过载系数NTTmax=λ，起动能力NstTT=，效率12PP=η Y-△降压起动Δ=stYstTT31,Δ=stYstII31 自耦降压起动ststTUUT21'1')(=,ststIUUI1'1' = 一、填空题： 1.电动机是将 电 能转换为 机械 能的设备。 2.三相异步电动机主要有 定子 和 转子 两部分组成。 3.三相异步电动机的定子铁心是用薄的硅钢片叠装而成，它是定子的 磁 路部分，其内表面冲有槽孔，用来嵌放 定子绕组 。 4.三相异步电动机的三相定子绕组是定子的 电路 部分，每相的空间位置应相差1200。 5.三相异步电动机的转子有 鼠笼 式和 绕线 式两种形式。 6.三相异步电动机的三相定子绕组通以 三相交流电流 ，则会产生 旋转磁场 。 7 .三相异步电动机旋转磁场的转速称为 同步 转速，它与电源频率和 磁极对数 有关。 8.三相异步电动机旋转磁场的转向是由 电源的相序 决 定的，运 行 中 若 旋转磁场的转向改 变 了，转子的转向 随 之改 变 。 9.一台 三相四 极异步电动机， 如 果 电源的频率f1 =50Hz ， 则定子旋转磁场每秒 在 空间转过 25 转。 10.三 相 异 步 电 动 机 的 转 速 取 决 于 磁 场 极 对 数 P 、 转 差 率 S 和 电 源 频 率 f 。 11.三 相 异 步 电 机 的 调 速 方 法 有 变 极 调 速 、 变 频 调 速 和 转 子 回 路 串 电 阻 调 速 。 12.电 动 机 的 额 定 转 矩 应 小 于 最 大 转 矩 。 13.三 相 异 步 电 动 机 机 械 负 载 加 重 时 ， 其 定 子 电...
