第18章AMESim导出模块

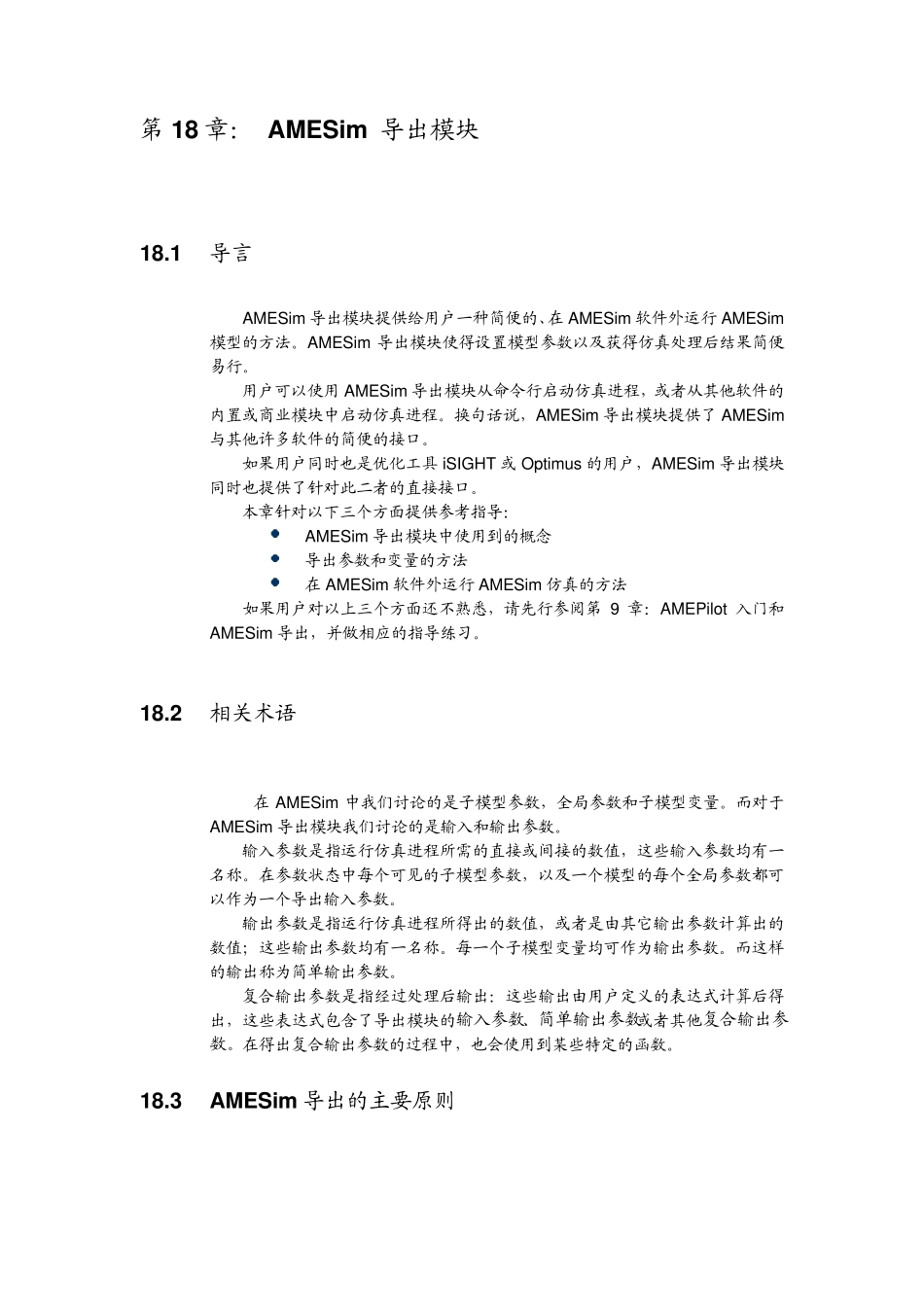

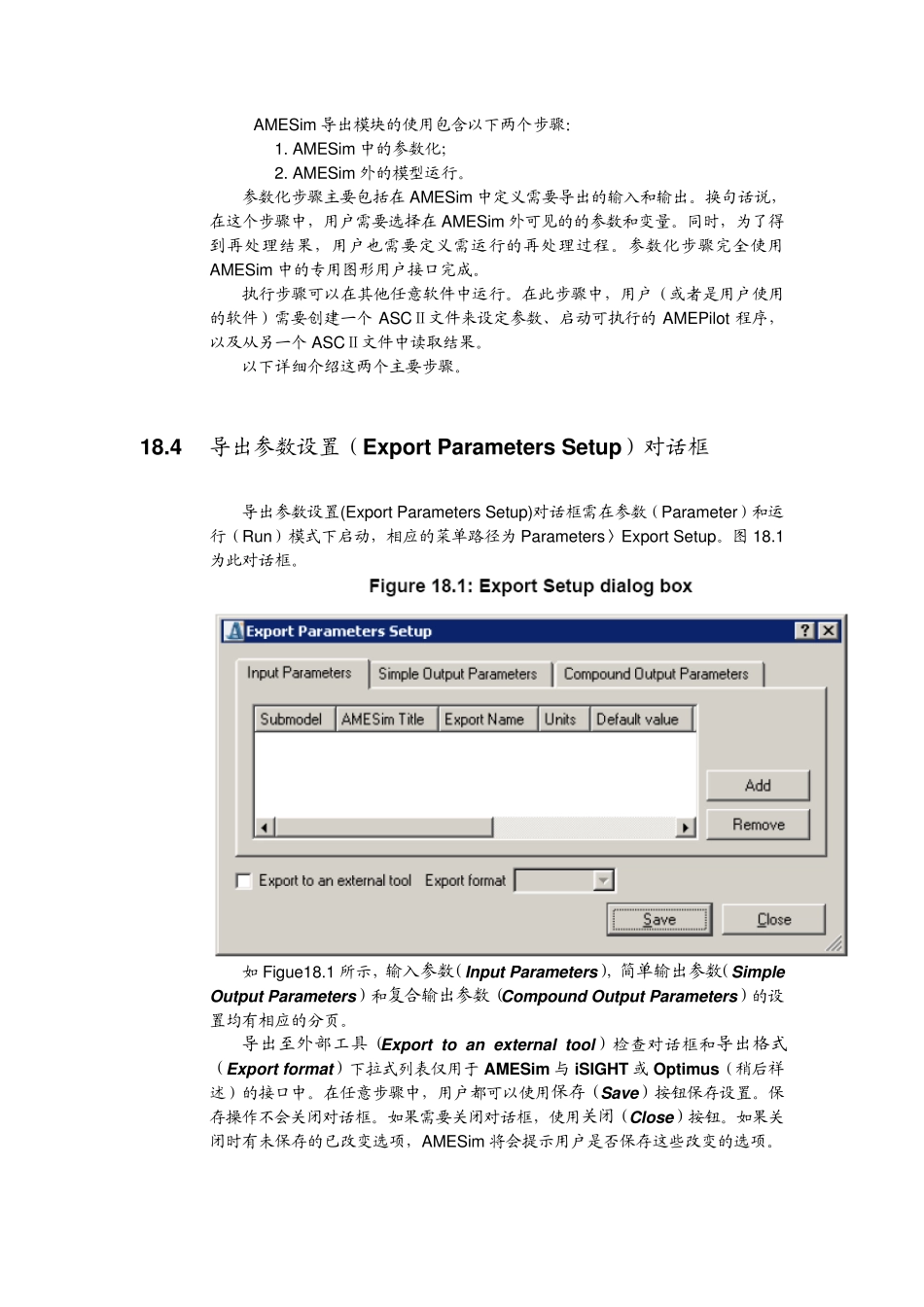

第18 章： AMESim 导出模块 18.1 导言 AMESim 导出模块提供给用户一种简便的、在 AMESim 软件外运行 AMESim模型的方法。AMESim 导出模块使得设臵模型参数以及获得仿真处理后结果简便易行。 用户可以使用AMESim 导出模块从命令行启动仿真进程，或者从其他软件的内臵或商业模块中启动仿真进程。换句话说，AMESim 导出模块提供了 AMESim与其他许多软件的简便的接口。 如果用户同时也是优化工具 iSIGHT 或 Optimu s 的用户，AMESim 导出模块同时也提供了针对此二者的直接接口。 本章针对以下三个方面提供参考指导： AMESim 导出模块中使用到的概念 导出参数和变量的方法 在 AMESim 软件外运行 AMESim 仿真的方法 如果用户对以上三个方面还不熟悉，请先行参阅第9 章：AMEPilot 入门和AMESim 导出，并做相应的指导练习。 18.2 相关术语 在 AMESim 中我们讨论的是子模型参数，全局参数和子模型变量。而对于AMESim 导出模块我们讨论的是输入和输出参数。 输入参数是指运行仿真进程所需的直接或间接的数值，这些输入参数均有一名称。在参数状态中每个可见的子模型参数，以及一个模型的每个全局参数都可以作为一个导出输入参数。 输出参数是指运行仿真进程所得出的数值，或者是由其它输出参数计算出的数值；这些输出参数均有一名称。每一个子模型变量均可作为输出参数。而这样的输出称为简单输出参数。 复合输出参数是指经过处理后输出：这些输出由用户定义的表达式计算后得出，这些表达式包含了导出模块的输入参数、简单输出参数或者其他复合输出参数。在得出复合输出参数的过程中，也会使用到某些特定的函数。 18.3 AMESim导出的主要原则 AMESim 导出模块的使用包含以下两个步骤： 1. AMESim 中的参数化； 2. AMESim 外的模型运行。 参数化步骤主要包括在AMESim 中定义需要导出的输入和输出。换句话说，在这个步骤中，用户需要选择在AMESim 外可见的的参数和变量。同时，为了得到再处理结果，用户也需要定义需运行的再处理过程。参数化步骤完全使用AMESim 中的专用图形用户接口完成。 执行步骤可以在其他任意软件中运行。在此步骤中，用户（或者是用户使用的软件）需要创建一个ASCⅡ文件来设定参数、启动可执行的AMEPilot 程序，以及从另一个ASCⅡ文件中读取结果。 以下详细介绍这两个主要步骤。 18.4 导出参数设臵（Export Parameters Setup）对话框 导出参数设臵(Export Parameters...
