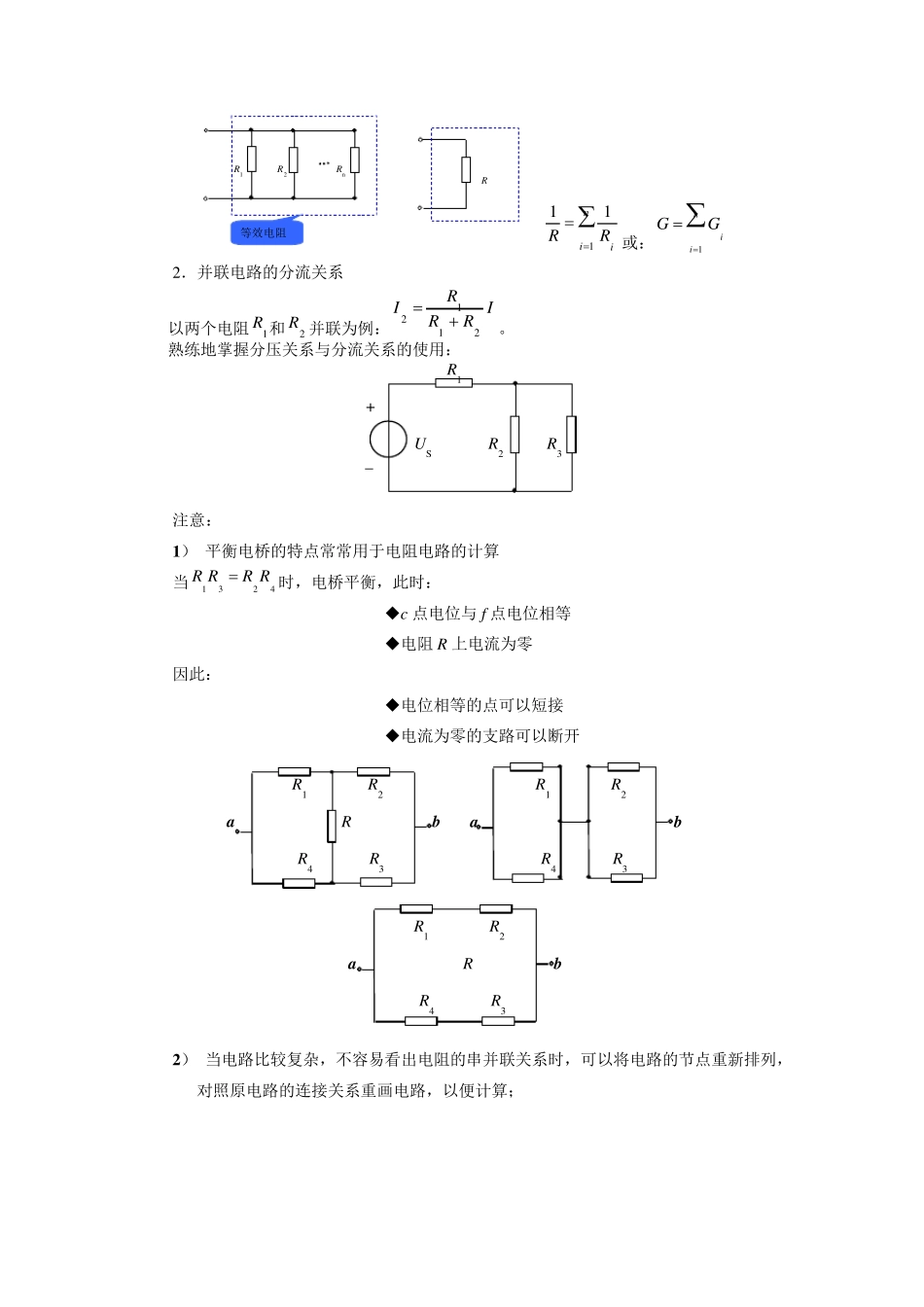

第2章电阻电路的等效转换总结_第1页
1/8

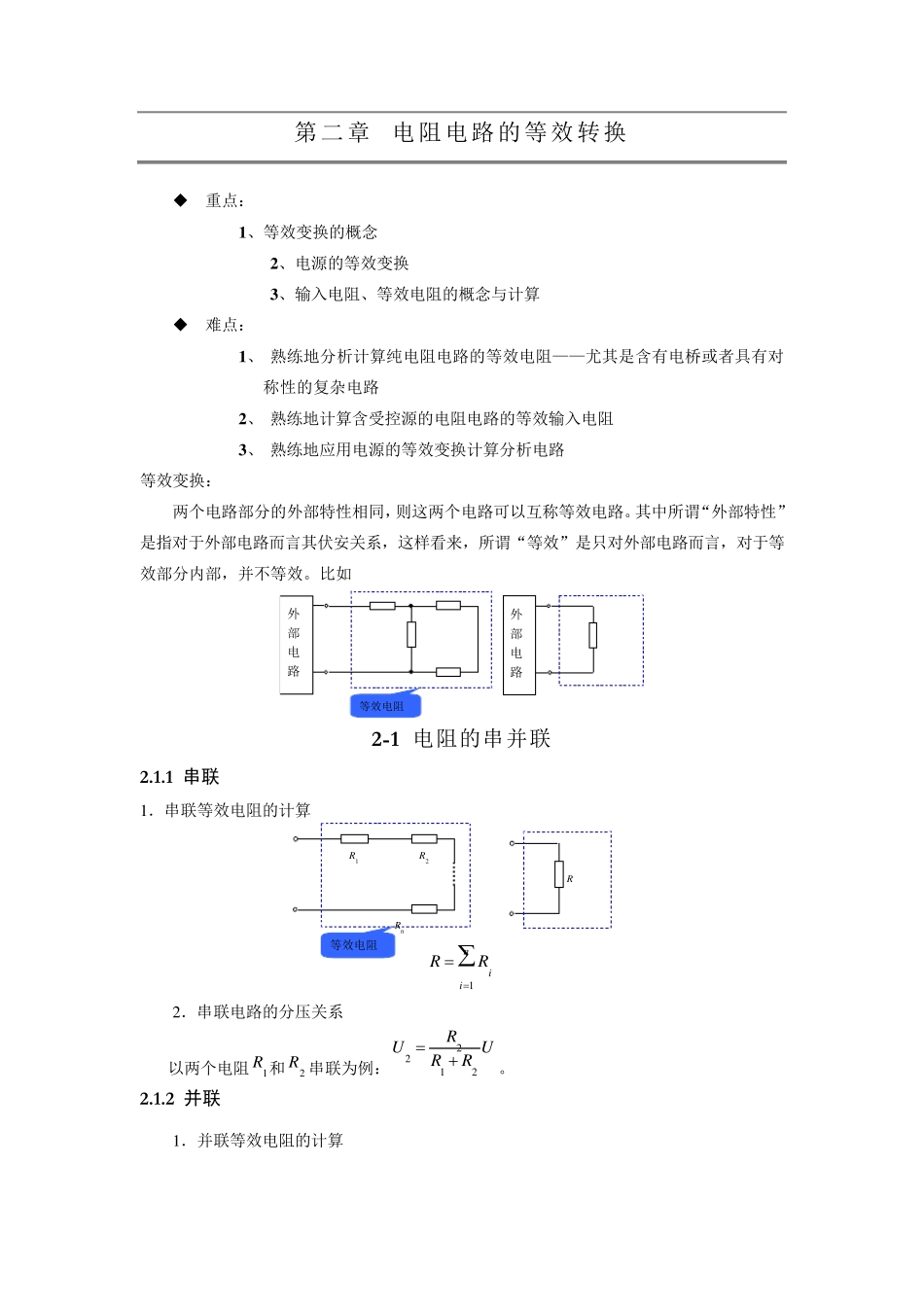

第2章电阻电路的等效转换总结_第2页
2/8

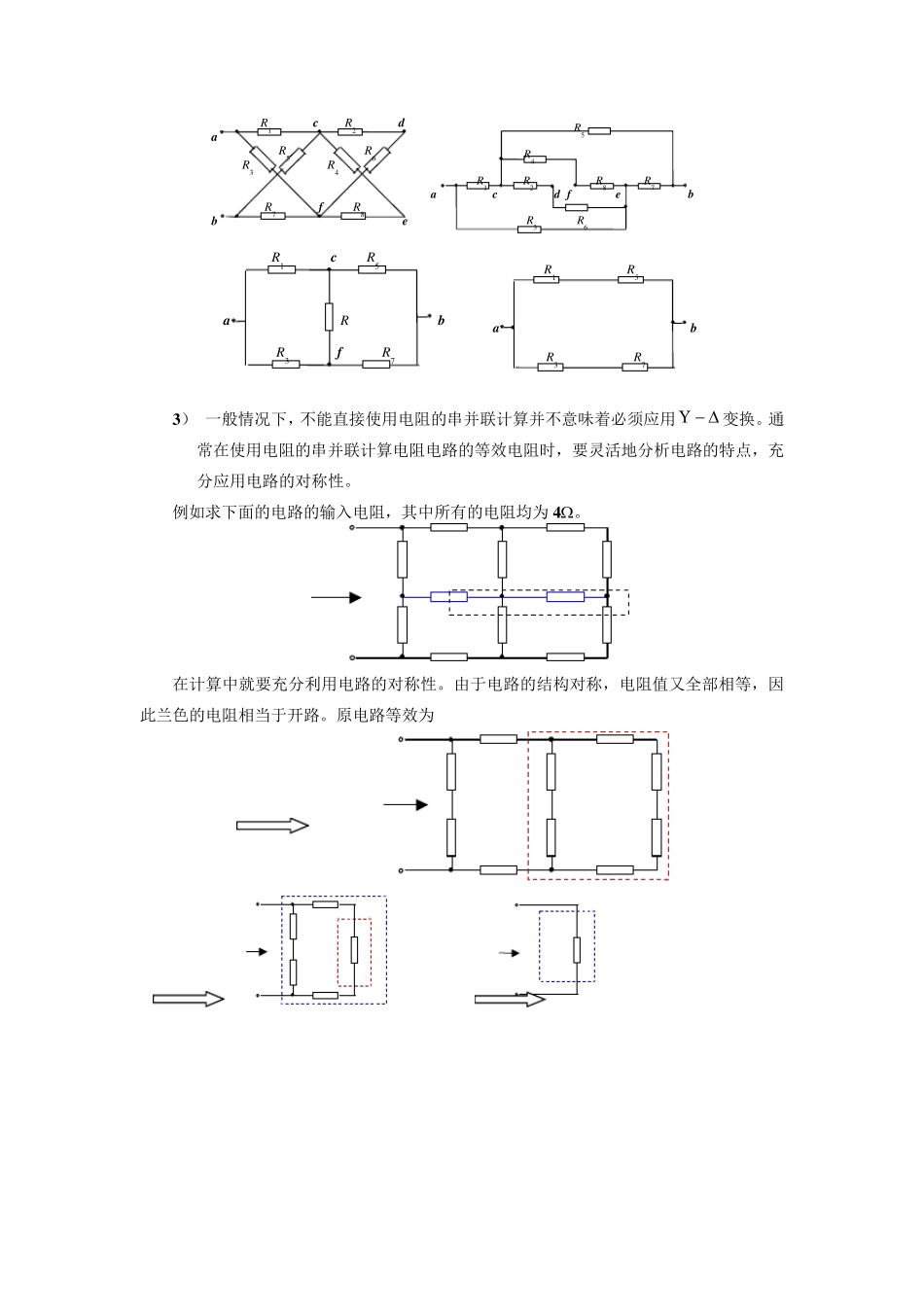

第2章电阻电路的等效转换总结_第3页
3/8
第二章 电阻电路的等效转换  重点: 1 、等效变换的概念 2 、电源的等效变换 3 、输入电阻、等效电阻的概念与计算  难点: 1 、 熟练地分析计算纯电阻电路的等效电阻——尤其是含有电桥或者具有对称性的复杂电路 2 、 熟练地计算含受控源的电阻电路的等效输入电阻 3 、 熟练地应用电源的等效变换计算分析电路 等效变换: 两个电路部分的外部特性相同,则这两个电路可以互称等效电路。其中所谓“外部特性”是指对于外部电路而言其伏安关系,这样看来,所谓“等效”是只对外部电路而言,对于等效部分内部,并不等效。比如 等效电阻外部电路外部电路 2-1 电阻的串并联 2.1.1 串联 1 .串联等效电阻的计算 R1 R2 R Rn等效电阻 niiRR1 2 .串联电路的分压关系 以两个电阻1R 和2R 串联为例:URRRU2122。 2.1.2 并联 1 .并联等效电阻的计算 R1 R2 Rn R等效电阻niiRR111或:niiGG1 2.并联电路的分流关系 以两个电阻1R 和2R 并联为例:IRRRI2112。 熟练地掌握分压关系与分流关系的使用: R1+ US R2 R3_ 注意: 1 ) 平衡电桥的特点常常用于电阻电路的计算 当4231RRRR时,电桥平衡,此时:  c 点电位与 f 点电位相等  电阻R 上电流为零 因此:  电位相等的点可以短接  电流为零的支路可以断开 R1 R2 a R b R4 R3 R1 R2 a b R4 R3 R1 R2 a R b R4 R3 2 ) 当电路比较复杂,不容易看出电阻的串并联关系时,可以将电路的节点重新排列,对照原电路的连接关系重画电路,以便计算; R1 c R2 da R5 R6 R3 R4 R7 f R8b e R5 R4 R1 R2 R8 R7a c d f e b R3 R6 R1 c R5 a R b R3 f R7 R1 R5 a b R3 R7 3 ) 一般情况下,不能直接使用电阻的串并联计算并不意味着必须应用变换。通常在使用电阻的串并联计算电阻电路的等效电阻时,要灵活地分析电路的特点,充分应用电路的对称性。 例如求下面的电路的输入电阻,其中所有的电阻均为 4 。 在计算中就要充分利用电路的对称性。由于电路的结构对称,电阻值又全部相等,因此兰色的电阻相当于开路。原电路等效为 2-2 电阻的Y 形和 形连接的等效变换 2.2.1 变换公式的推导思路 1 i1 1 '1i R1 R13 R12 3 R23 2 R3 R2 '3i '2i 3 2 i3 i2 电阻的Y- 变换公式的推导的方法是,根据等效的概念,1...
