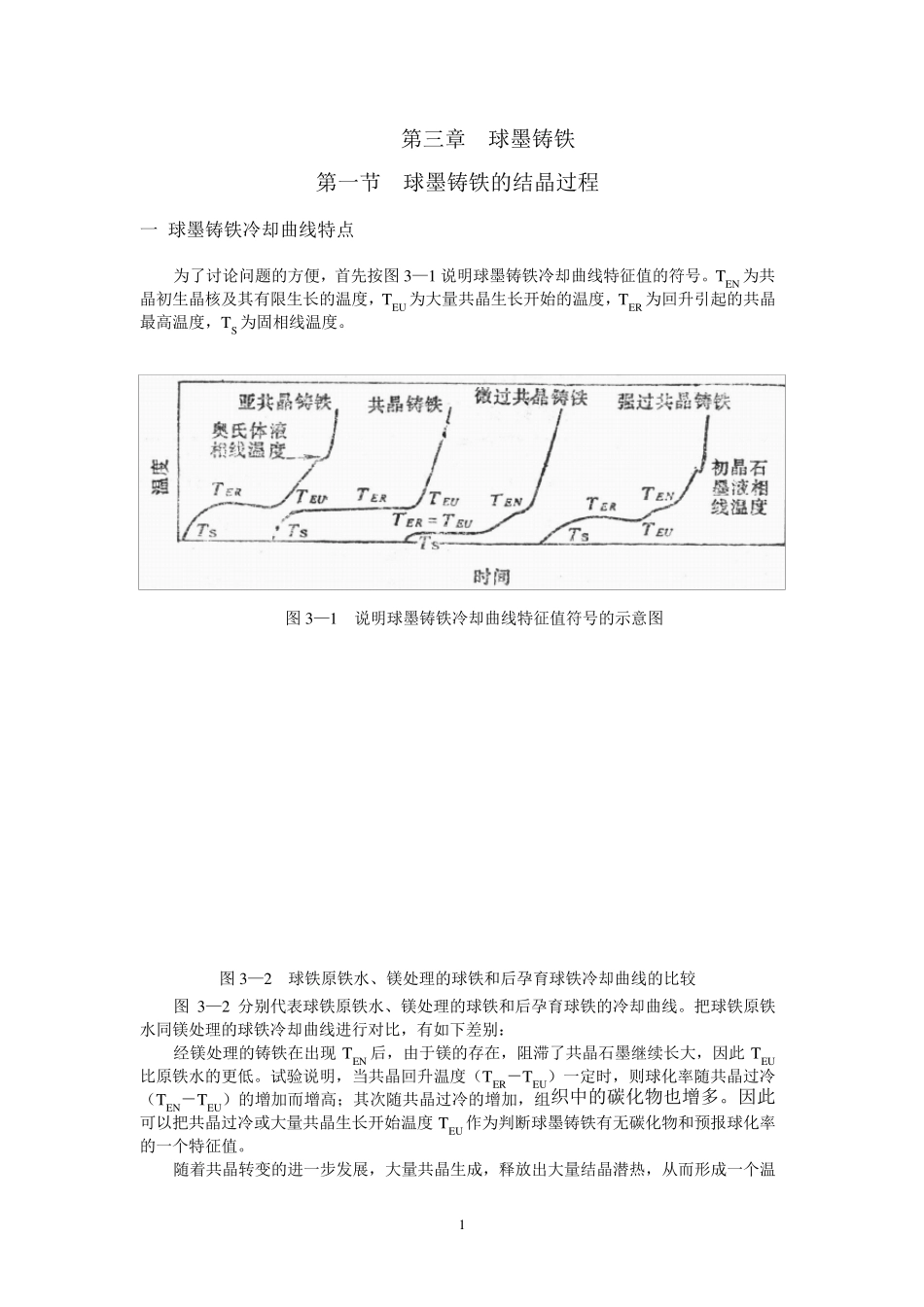

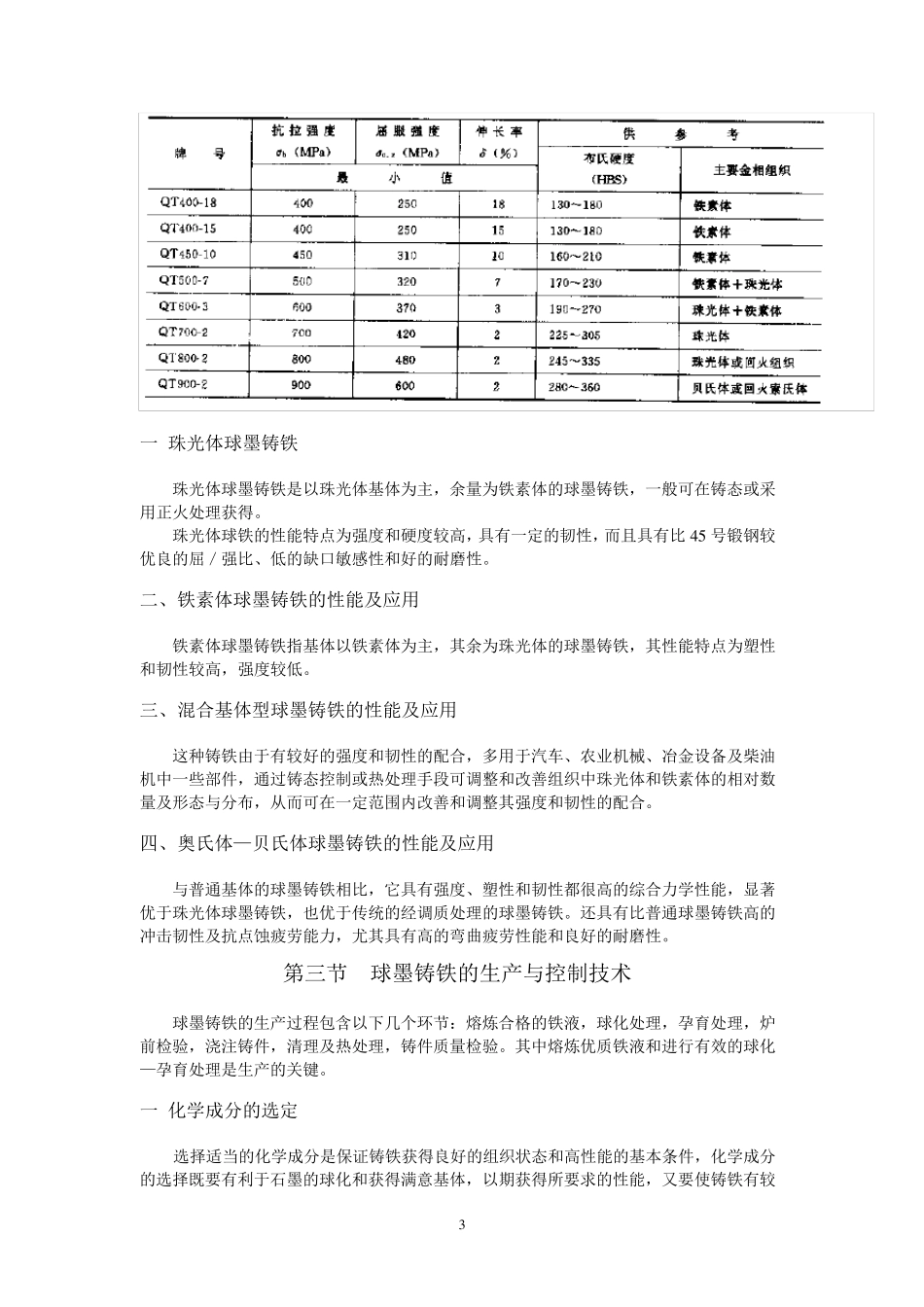

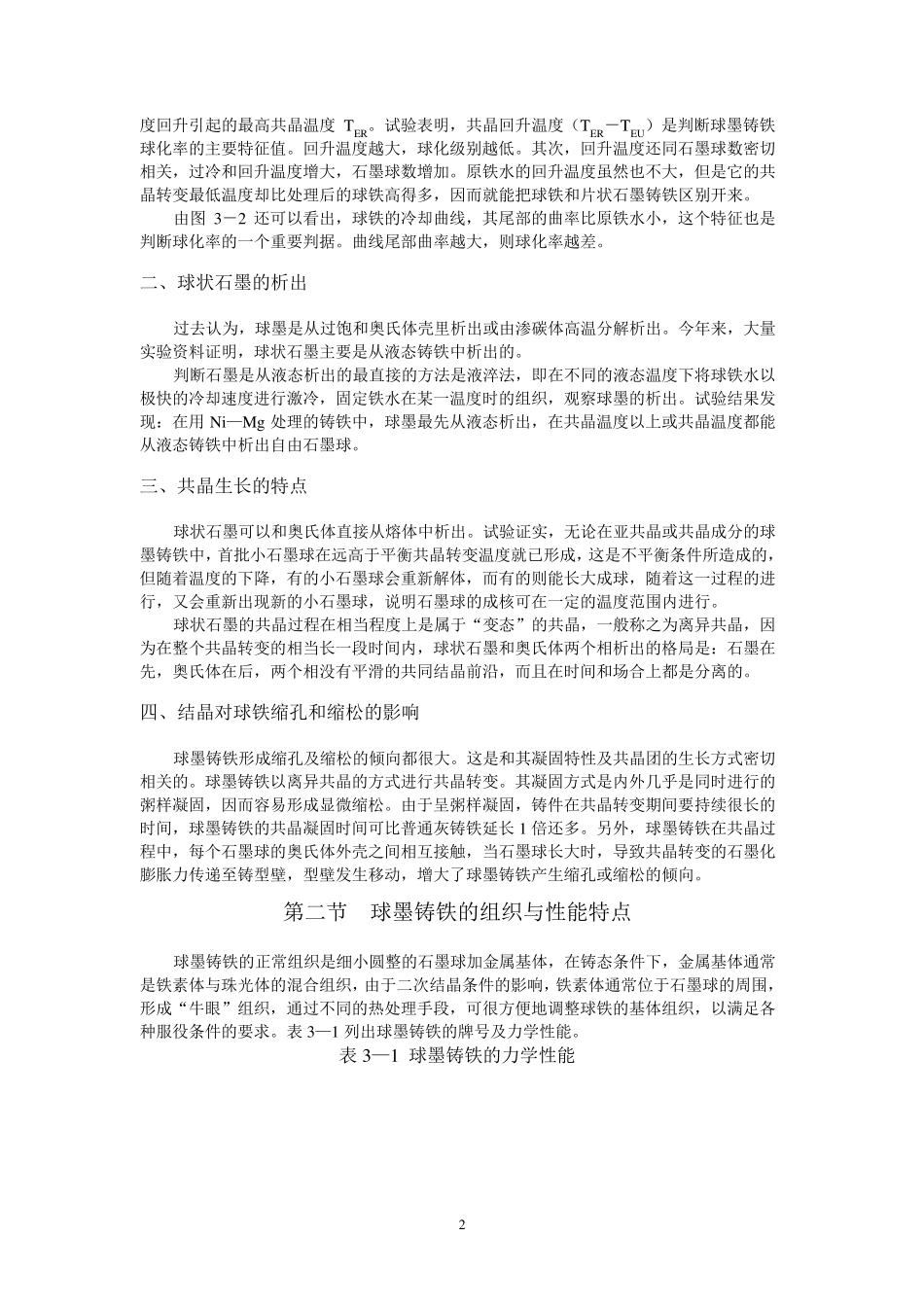

1 第三章 球墨铸铁 第一节 球墨铸铁的结晶过程 一 球墨铸铁冷却曲线特点 为了讨论问题的方便，首先按图3—1 说明球墨铸铁冷却曲线特征值的符号。TEN 为共晶初生晶核及其有限生长的温度，TEU 为大量共晶生长开始的温度，TER 为回升引起的共晶最高温度，TS 为固相线温度。 图3—1 说明球墨铸铁冷却曲线特征值符号的示意图 图3—2 球铁原铁水、镁处理的球铁和后孕育球铁冷却曲线的比较 图3—2 分别代表球铁原铁水、镁处理的球铁和后孕育球铁的冷却曲线。把球铁原铁水同镁处理的球铁冷却曲线进行对比，有如下差别： 经镁处理的铸铁在出现 TEN 后，由于镁的存在，阻滞了共晶石墨继续长大，因此 TEU比原铁水的更低。试验说明，当共晶回升温度（TER－TEU）一定时，则球化率随共晶过冷（TEN－TEU）的增加而增高；其次随共晶过冷的增加，组织中的碳化物也增多。因此可以把共晶过冷或大量共晶生长开始温度 TEU 作为判断球墨铸铁有无碳化物和预报球化率的一个特征值。 随着共晶转变的进一步发展，大量共晶生成，释放出大量结晶潜热，从而形成一个温 2 度 回 升 引 起 的 最 高 共 晶 温 度TER。 试 验 表 明 ， 共 晶 回 升 温 度 （ TER－ TEU） 是 判 断 球 墨 铸 铁球 化 率 的 主 要 特 征 值 。 回 升 温 度 越 大 ， 球 化 级 别 越 低 。 其 次 ， 回 升 温 度 还 同 石 墨 球 数 密 切相 关 ， 过 冷 和 回 升 温 度 增 大 ， 石 墨 球 数 增 加 。 原 铁 水 的 回 升 温 度 虽 然 也 不 大 ， 但 是 它 的 共晶 转 变 最 低 温 度 却 比 处 理 后 的 球 铁 高 得 多 ， 因 而 就 能 把 球 铁 和 片 状 石 墨 铸 铁 区 别 开 来 。 由 图3－ 2 还 可 以 看 出 ， 球 铁 的 冷 却 曲 线 ， 其 尾 部 的 曲 率 比 原 铁 水 小 ， 这 个 特 征 也 是判 断 球 化 率 的 一 个 重 要 判 据 。 曲 线 尾 部 曲 率 越 大 ， 则 球 化 率 越 差 。 二 、 球 状 石 墨 的 析 出 过 去 认 为 ， 球 墨 是 从 过 饱 和 奥 氏 体 壳 里 析 出 或 由 渗 碳 体 高 温 分 解 析 出 。 今 年 来 ， 大 量实 验 资 料 证 明 ， 球 状 石 墨 主 要 是 从...
