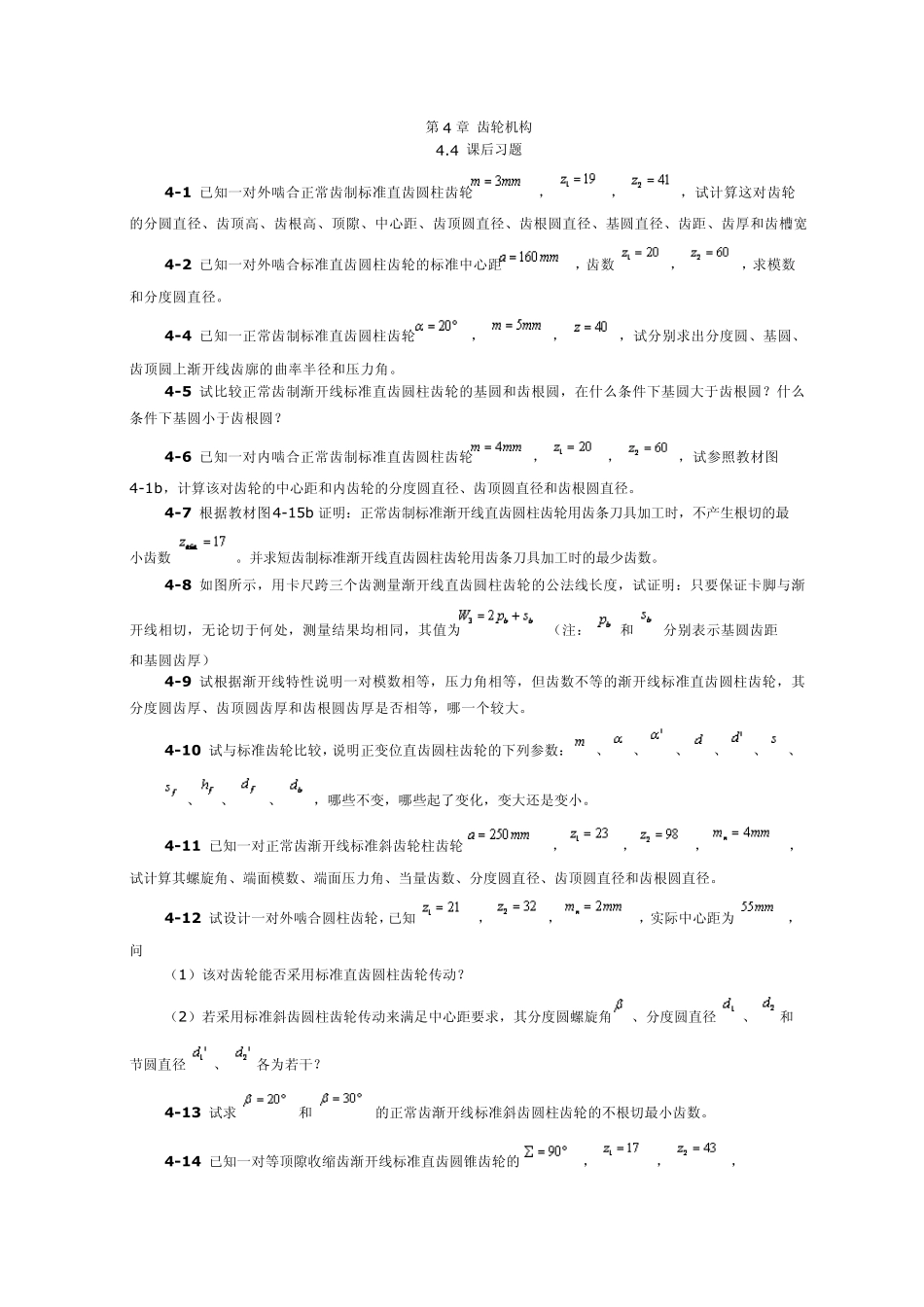

第4章齿轮机构_第1页
1/8

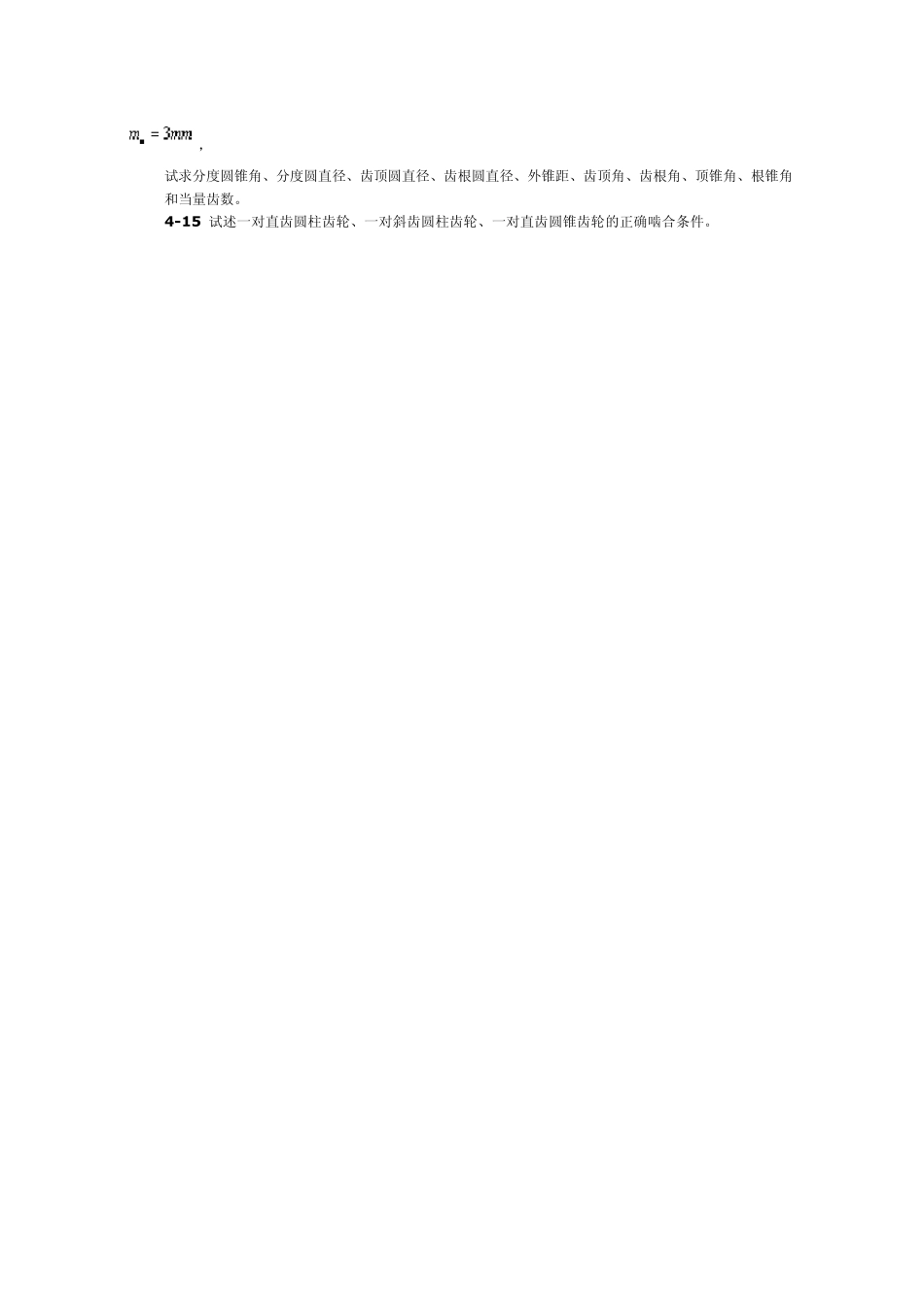

第4章齿轮机构_第2页
2/8

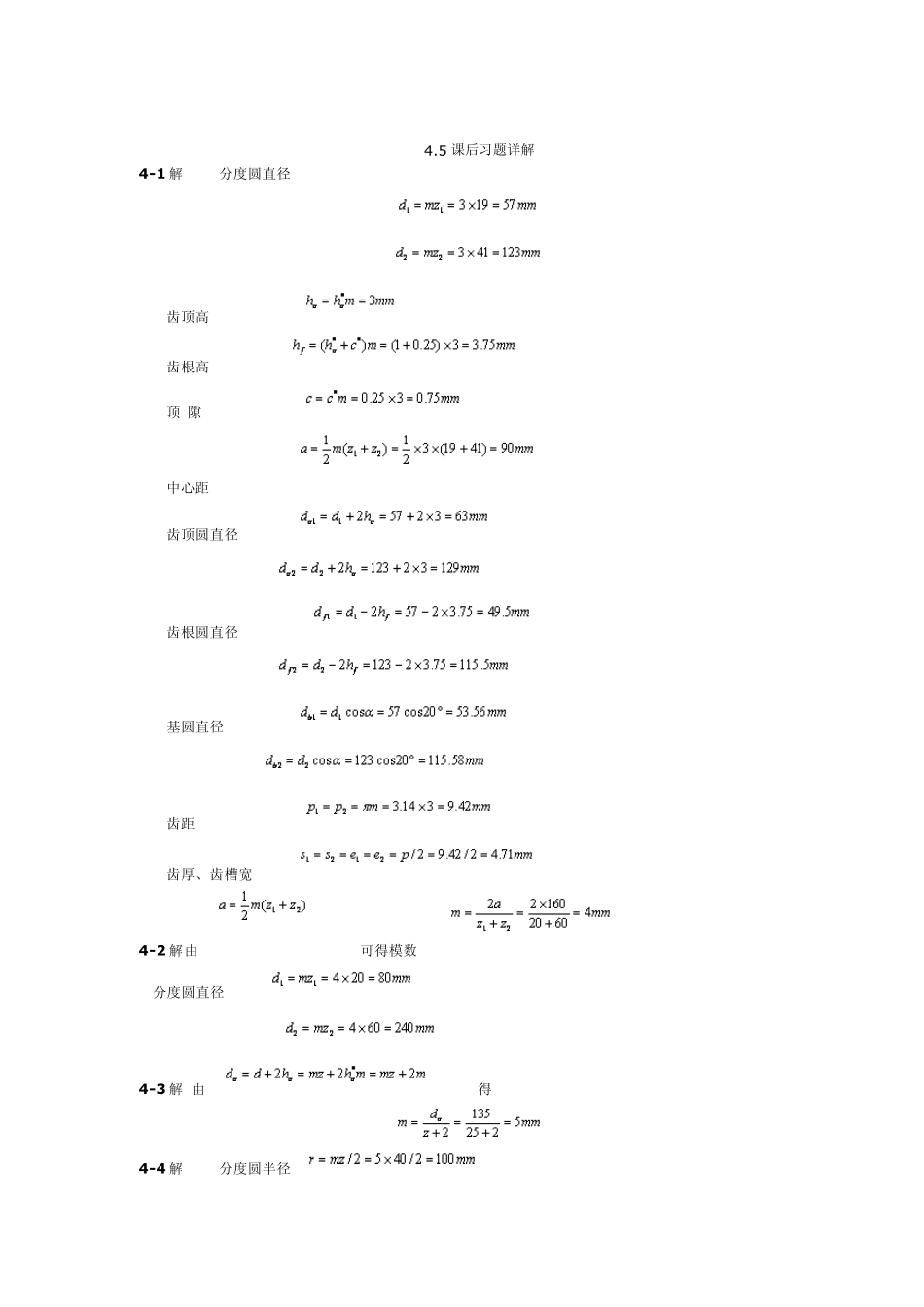

第4章齿轮机构_第3页
3/8
第4 章 齿轮机构 4.4 课后习题 4-1 已知一对外啮合正常齿制标准直齿圆柱齿轮 , , ,试计算这对齿轮的分圆直径、齿顶高、齿根高、顶隙、中心距、齿顶圆直径、齿根圆直径、基圆直径、齿距、齿厚和齿槽宽. 4-2 已知一对外啮合标准直齿圆柱齿轮的标准中心距 ,齿数 , ,求模数和分度圆直径。 4-4 已知一正常齿制标准直齿圆柱齿轮 , , ,试分别求出分度圆、基圆、齿顶圆上渐开线齿廓的曲率半径和压力角。 4-5 试比较正常齿制渐开线标准直齿圆柱齿轮的基圆和齿根圆,在什么条件下基圆大于齿根圆?什么 条件下基圆小于齿根圆? 4-6 已知一对内啮合正常齿制标准直齿圆柱齿轮 , , ,试参照教材图4-1b,计算该对齿轮的中心距和内齿轮的分度圆直径、齿顶圆直径和齿根圆直径。 4-7 根据教材图4-15b 证明:正常齿制标准渐开线直齿圆柱齿轮用齿条刀具加工时,不产生根切的最 小齿数 。并求短齿制标准渐开线直齿圆柱齿轮用齿条刀具加工时的最少齿数。 4-8 如图所示,用卡尺跨三个齿测量渐开线直齿圆柱齿轮的公法线长度,试证明:只要保证卡脚与渐 开线相切,无论切于何处,测量结果均相同,其值为 (注: 和 分别表示基圆齿距 和基圆齿厚) 4-9 试根据渐开线特性说明一对模数相等,压力角相等,但齿数不等的渐开线标准直齿圆柱齿轮,其 分度圆齿厚、齿顶圆齿厚和齿根圆齿厚是否相等,哪一个较大。 4-10 试与标准齿轮比较,说明正变位直齿圆柱齿轮的下列参数: 、 、 、 、 、 、 、、 、 ,哪些不变,哪些起了变化,变大还是变小。 4-11 已知一对正常齿渐开线标准斜齿轮柱齿轮 , , , ,试计算其螺旋角、端面模数、端面压力角、当量齿数、分度圆直径、齿顶圆直径和齿根圆直径。 4-12 试设计一对外啮合圆柱齿轮,已知 , , ,实际中心距为 ,问 (1)该对齿轮能否采用标准直齿圆柱齿轮传动? (2)若采用标准斜齿圆柱齿轮传动来满足中心距要求,其分度圆螺旋角 、分度圆直径 、 和节圆直径 、 各为若干? 4-13 试求 和 的正常齿渐开线标准斜齿圆柱齿轮的不根切最小齿数。 4-14 已知一对等顶隙收缩齿渐开线标准直齿圆锥齿轮的 , , , , 试求分度圆锥角、分度圆直径、齿顶圆直径、齿根圆直径、外锥距、齿顶角、齿根角、顶锥角、根锥角 和当量齿数。 4-15 试述一对直齿圆柱齿轮、一对斜齿圆柱齿轮、一对直齿圆锥齿轮的正确啮合条件。 4.5 课后习题详解 4-1 ...
