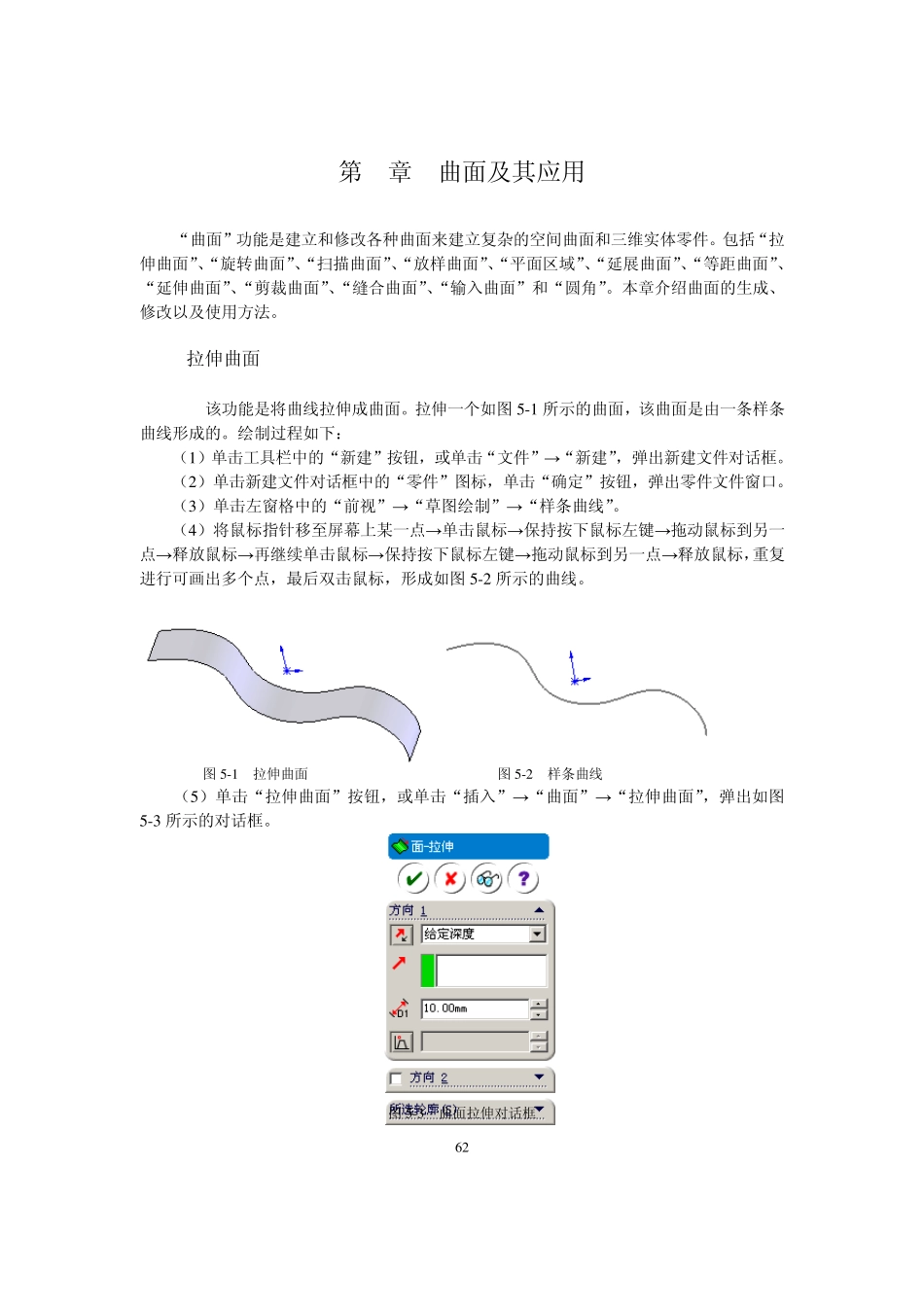

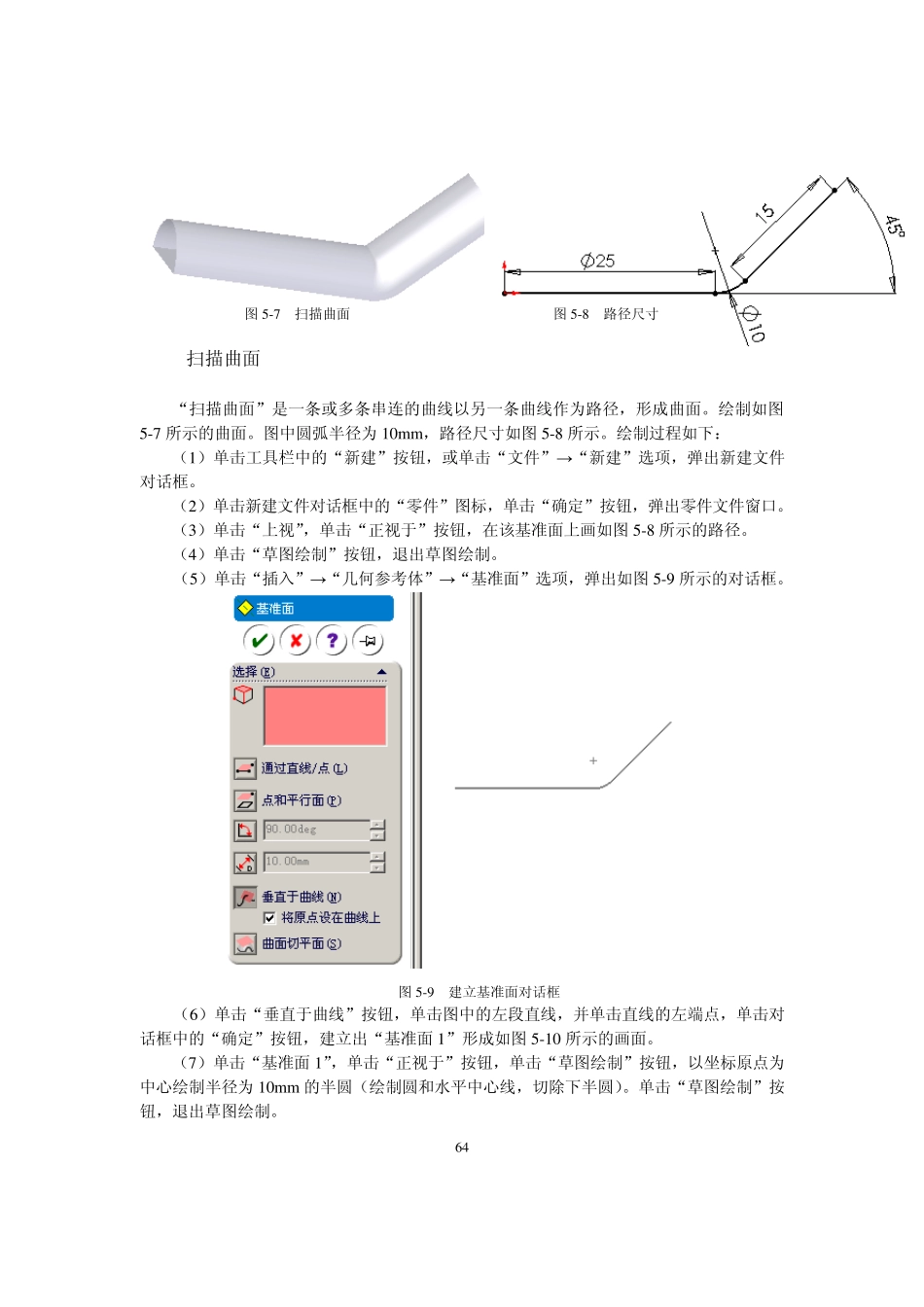

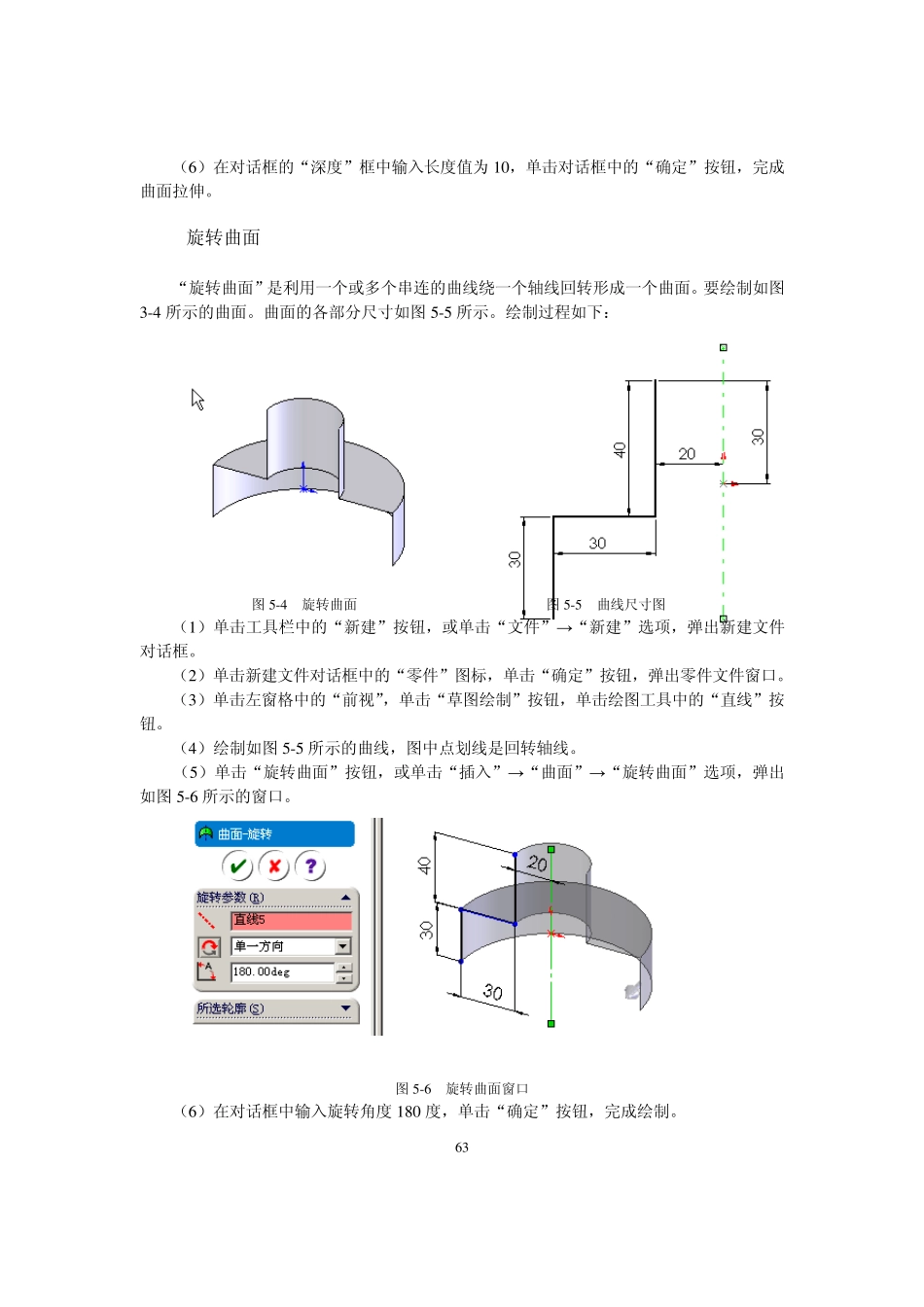

6 2 第5章 曲面及其应用 “曲面”功能是建立和修改各种曲面来建立复杂的空间曲面和三维实体零件。包括“拉伸曲面”、“旋转曲面”、“扫描曲面”、“放样曲面”、“平面区域”、“延展曲面”、“等距曲面”、“延伸曲面”、“剪裁曲面”、“缝合曲面”、“输入曲面”和“圆角”。本章介绍曲面的生成、修改以及使用方法。 5.1 拉伸曲面 该功能是将曲线拉伸成曲面。拉伸一个如图 5 -1 所示的曲面，该曲面是由一条样条曲线形成的。绘制过程如下： （1 ）单击工具栏中的“新建”按钮，或单击“文件”→“新建”，弹出新建文件对话框。 （2 ）单击新建文件对话框中的“零件”图标，单击“确定”按钮，弹出零件文件窗口。 （3 ）单击左窗格中的“前视”→“草图绘制”→“样条曲线”。 （4 ）将鼠标指针移至屏幕上某一点→单击鼠标→保持按下鼠标左键→拖动鼠标到另一点→释放鼠标→再继续单击鼠标→保持按下鼠标左键→拖动鼠标到另一点→释放鼠标，重复进行可画出多个点，最后双击鼠标，形成如图 5 -2 所示的曲线。 图 5 -1 拉伸曲面 图 5 -2 样条曲线 （5 ）单击“拉伸曲面”按钮，或单击“插入”→“曲面”→“拉伸曲面”，弹出如图5 -3 所示的对话框。 图 5 -3 曲面拉伸对话框 6 3 （6 ）在对话框的“深度”框中输入长度值为 1 0 ，单击对话框中的“确定”按钮，完成曲面拉伸。 5.2 旋转曲面 “旋转曲面”是利用一个或多个串连的曲线绕一个轴线回转形成一个曲面。要绘制如图3 -4 所示的曲面。曲面的各部分尺寸如图 5 -5 所示。绘制过程如下： 图 5 -4 旋转曲面 图 5 -5 曲线尺寸图 （1 ）单击工具栏中的“新建”按钮，或单击“文件”→“新建”选项，弹出新建文件对话框。 （2 ）单击新建文件对话框中的“零件”图标，单击“确定”按钮，弹出零件文件窗口。 （3 ）单击左窗格中的“前视”，单击“草图绘制”按钮，单击绘图工具中的“直线”按钮。 （4 ）绘制如图 5 -5 所示的曲线，图中点划线是回转轴线。 （5 ）单击“旋转曲面”按钮，或单击“插入”→“曲面”→“旋转曲面”选项，弹出如图 5 -6 所示的窗口。 图 5 -6 旋转曲面窗口 （6 ）在对话框中输入旋转角度 1 8 0 度，单击“确定”按钮，完成绘制。 64 图5-7 扫描曲面 图5-8 路径尺寸 5.3 扫描曲面 “扫描曲面”是一条或多条串连的曲线以另一条曲线作为路径，形成曲面。绘制如图5-7 所示的...
