第5章绘制液压、气动系统原理图

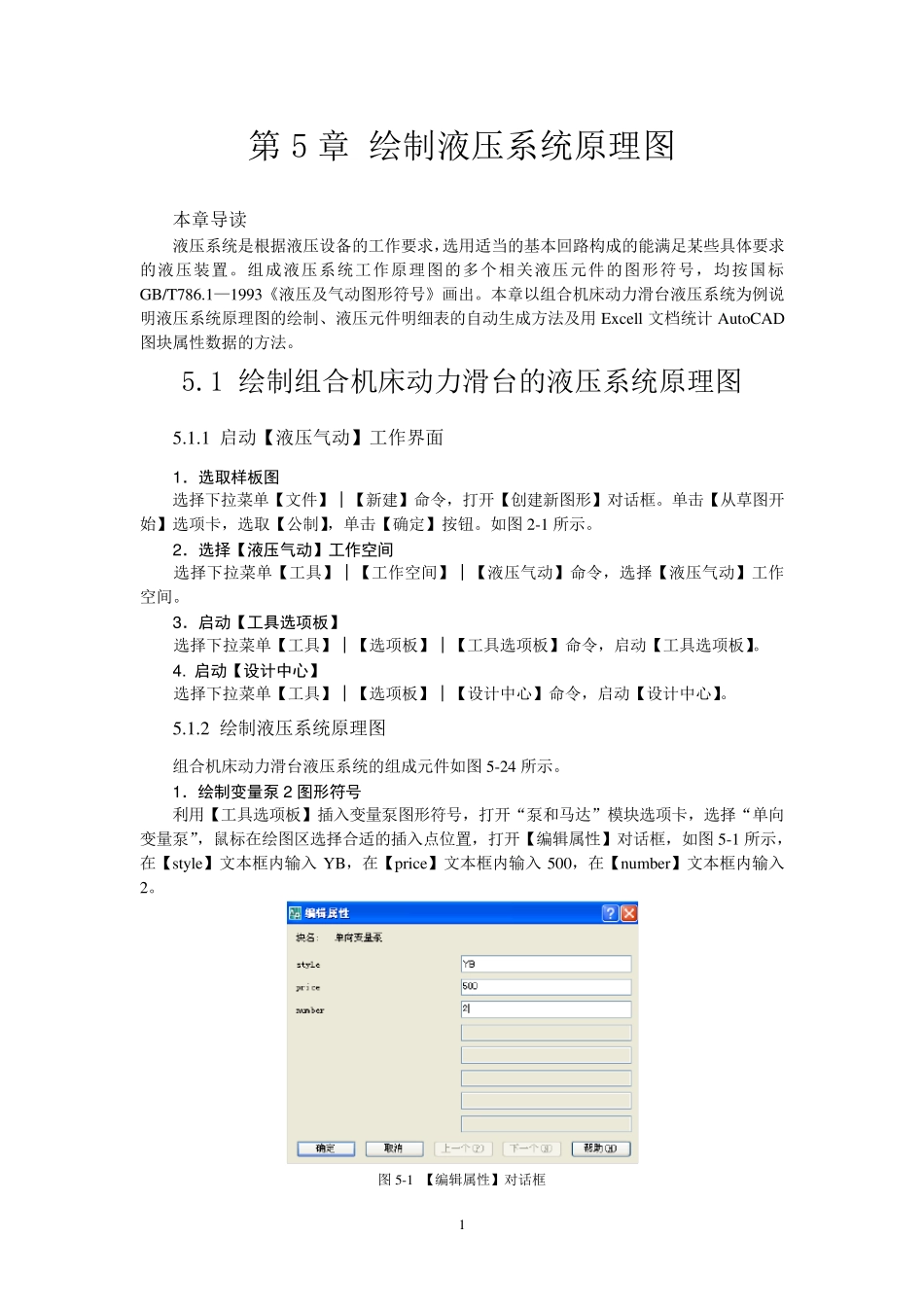

第5章绘制液压、气动系统原理图_第1页
1/22

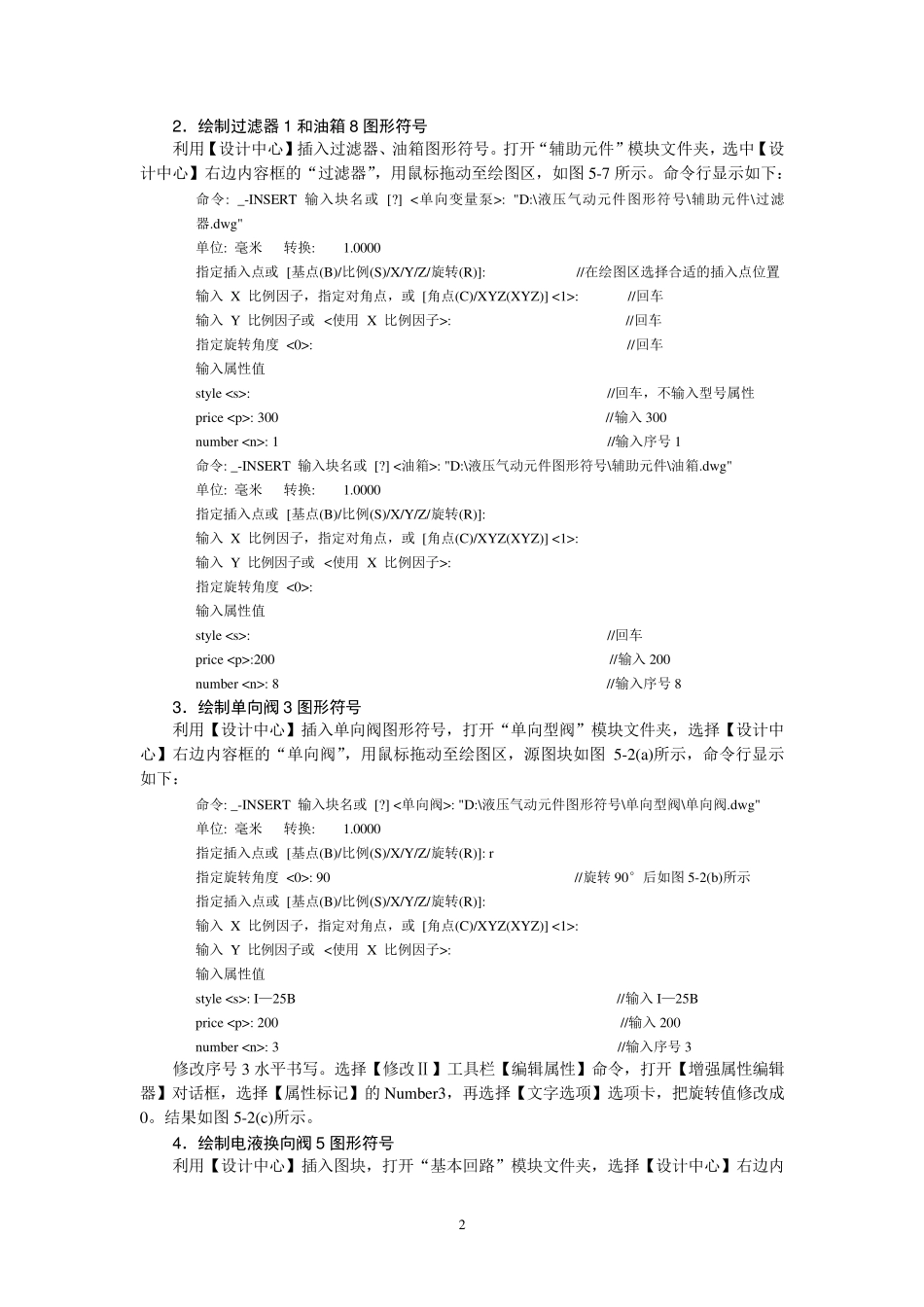

第5章绘制液压、气动系统原理图_第2页
2/22

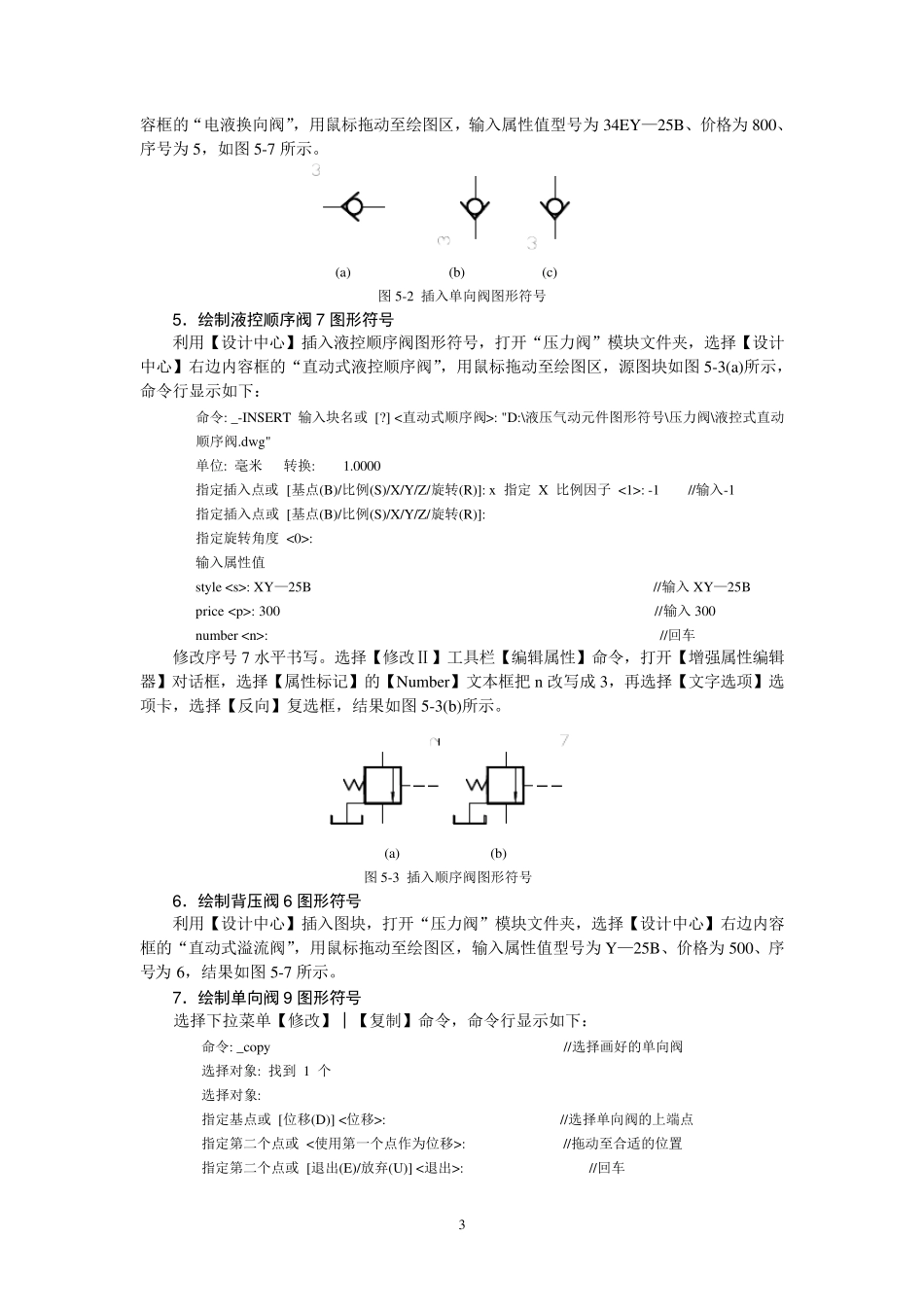

第5章绘制液压、气动系统原理图_第3页
3/22
1 第5 章 绘制液压系统原理图 本章导读 液压系统是根据液压设备的工作要求,选用适当的基本回路构成的能满足某些具体要求的液压装置。组成液压系统工作原理图的多个相关液压元件的图形符号,均按国标GB/T786.1—1993《液压及气动图形符号》画出。本章以组合机床动力滑台液压系统为例说明液压系统原理图的绘制、液压元件明细表的自动生成方法及用Ex cell 文档统计 Au toCAD图块属性数据的方法。 5.1 绘制组合机床动力滑台的液压系统原理图 5.1.1 启动【液压气动】工作界面 1 .选取样板图 选择下拉菜单【文件】│【新建】命令,打开【创建新图形】对话框。单击【从草图开始】选项卡,选取【公制】,单击【确定】按钮。如图2-1 所示。 2 .选择【液压气动】工作空间 选择下拉菜单【工具】│【工作空间】│【液压气动】命令,选择【液压气动】工作空间。 3 .启动【工具选项板】 选择下拉菜单【工具】│【选项板】│【工具选项板】命令,启动【工具选项板】。 4 . 启动【设计中心】 选择下拉菜单【工具】│【选项板】│【设计中心】命令,启动【设计中心】。 5.1.2 绘制液压系统原理图 组合机床动力滑台液压系统的组成元件如图5-24 所示。 1 .绘制变量泵 2 图形符号 利用【工具选项板】插入变量泵图形符号,打开“泵和马达”模块选项卡,选择“单向变量泵”,鼠标在绘图区选择合适的插入点位置,打开【编辑属性】对话框,如图5-1 所示,在【sty le】文本框内输入 YB,在【price】文本框内输入 500,在【nu mber】文本框内输入2。 图5-1 【编辑属性】对话框 2 2 .绘制过滤器 1 和油箱 8 图形符号 利用【设计中心】插入过滤器、油箱图形符号。打开“辅助元件”模块文件夹,选中【设计中心】右边内容框的“过滤器”,用鼠标拖动至绘图区,如图5-7 所示。命令行显示如下: 命令: _-INSERT 输入块名或 [?] <单向变量泵>: "D:\液压气动元件图形符号\辅助元件\过滤器.dwg" 单位: 毫米 转换: 1.0000 指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: //在绘图区选择合适的插入点位置 输入 X 比例因子,指定对角点,或 [角点(C)/XYZ(XYZ)] <1>: //回车 输入 Y 比例因子或 <使用 X 比例因子>: //回车 指定旋转角度 <0>: //回车 输入属性值 style : //回车,不输入型号属性 price

: 300 //输入300 number : 1 //输入序号1 命令: _-INSERT 输入块名或...
