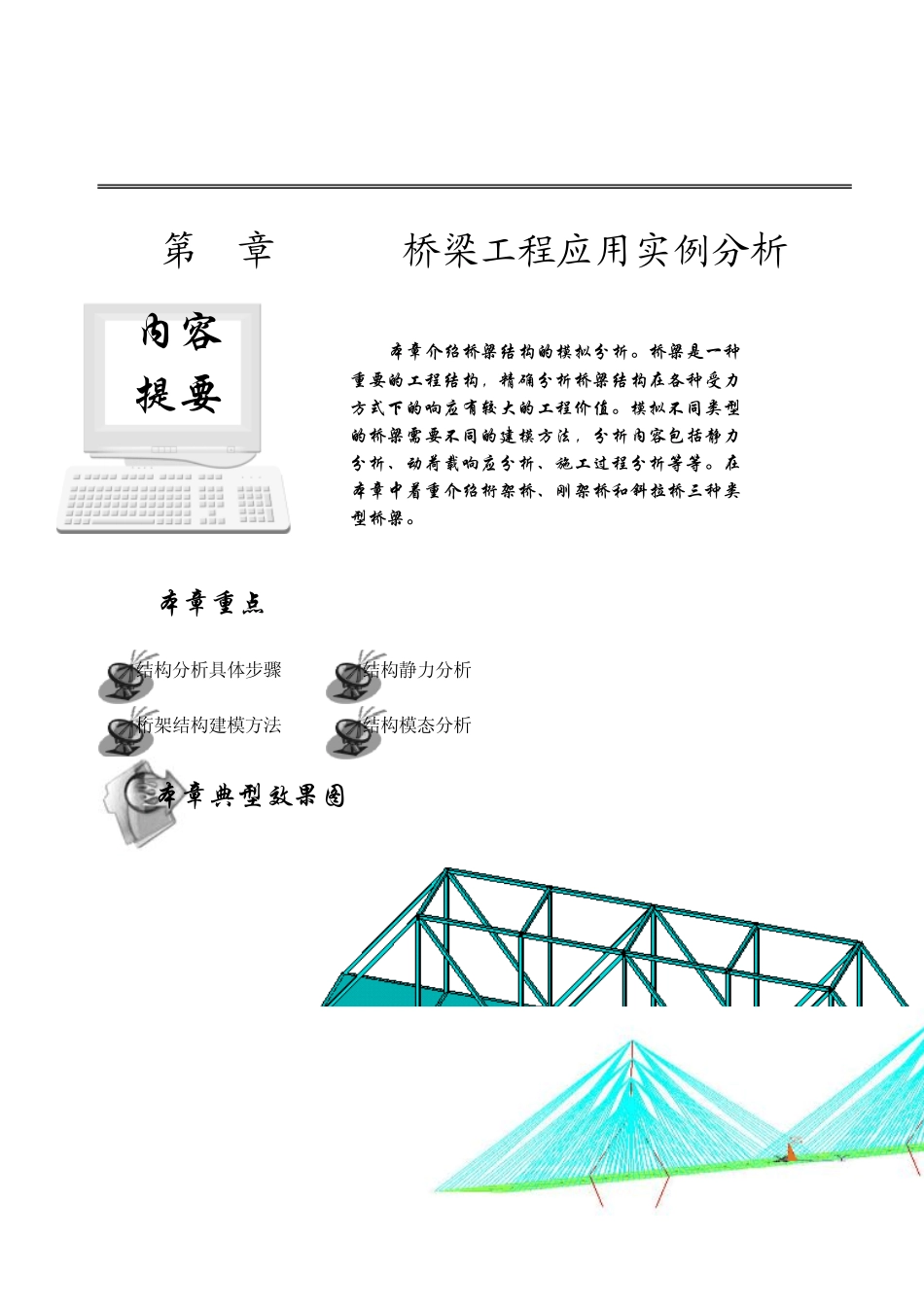

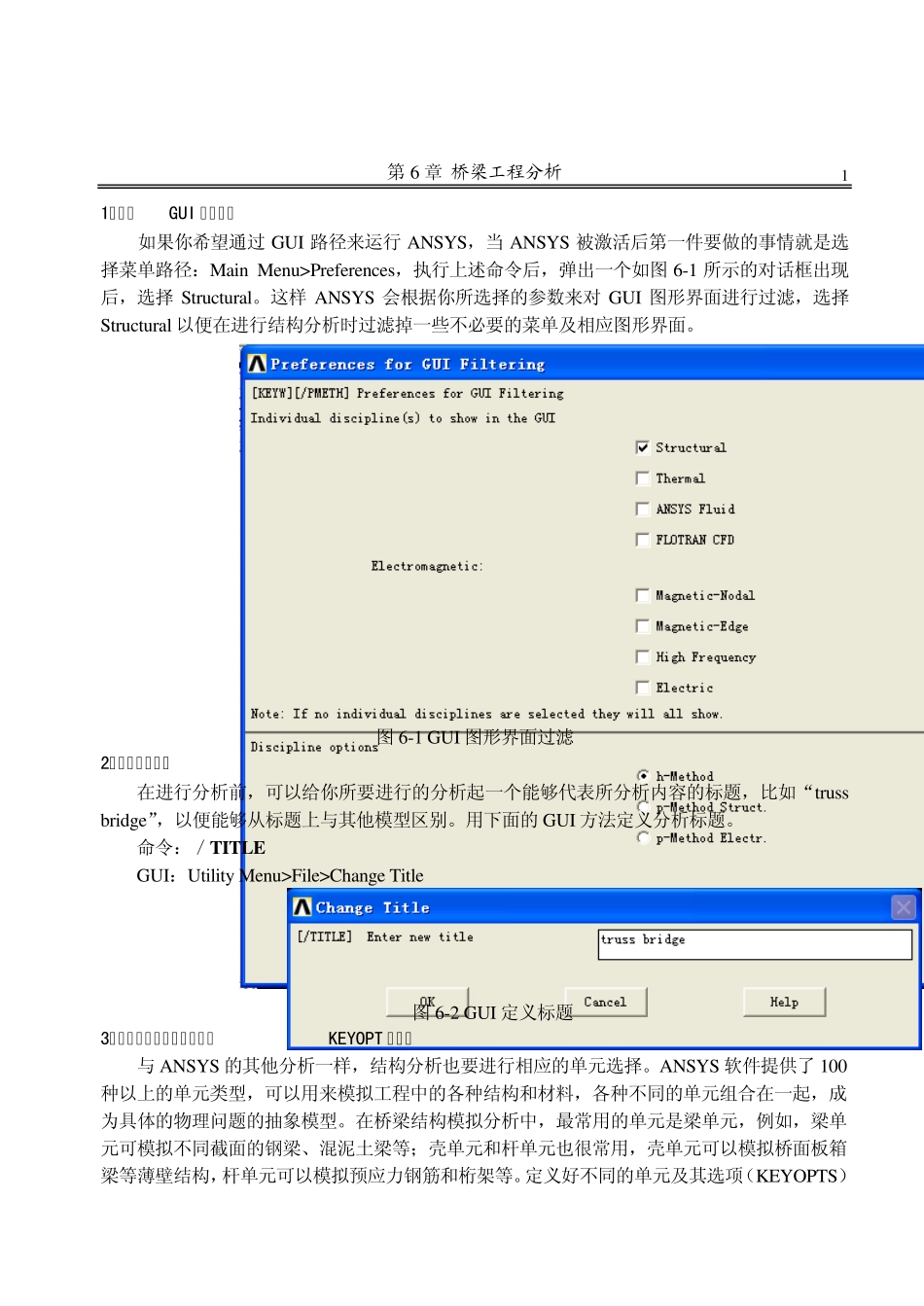

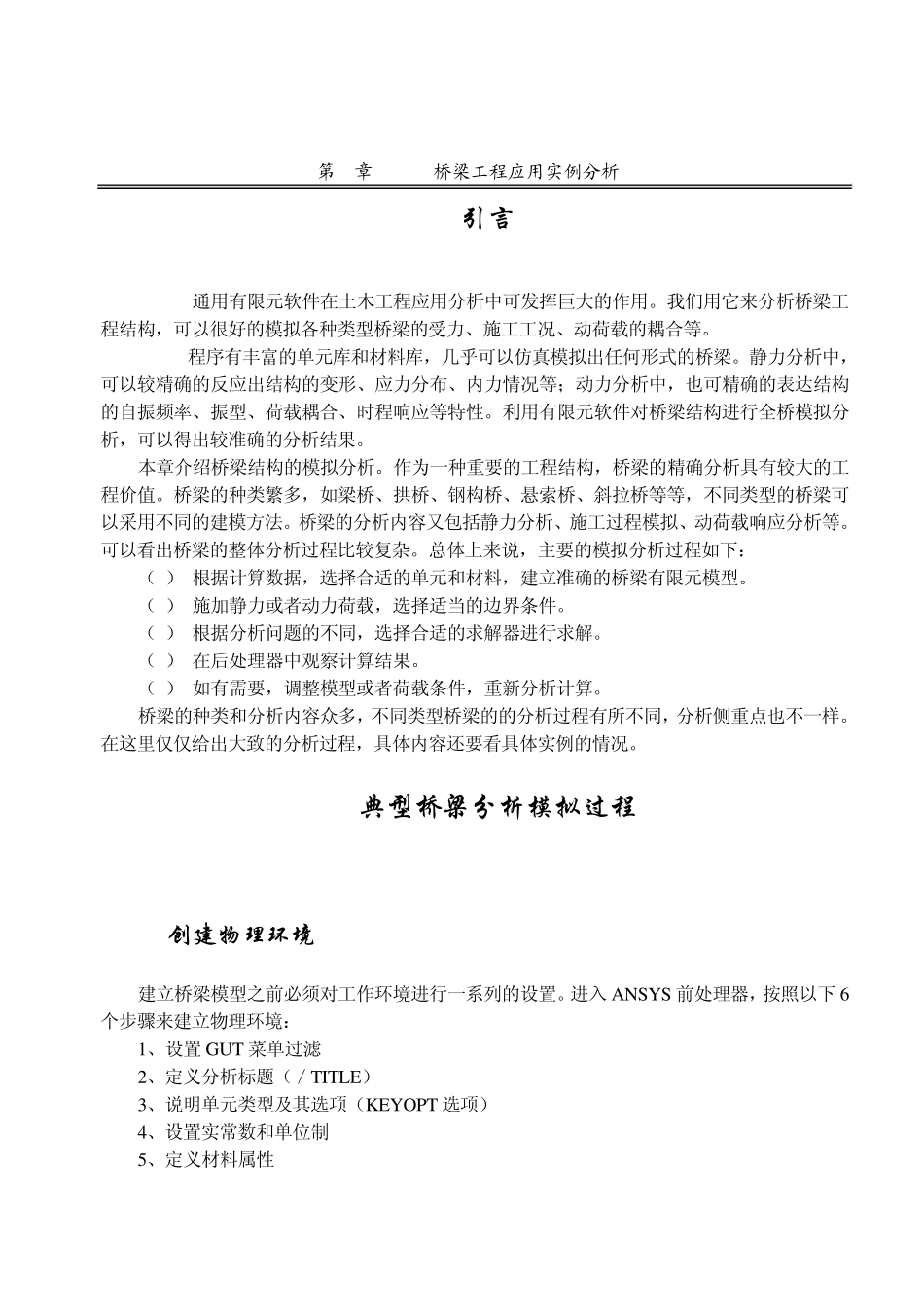

本章介绍桥梁结构的模拟分析。桥梁是一种重要的工程结构,精确分析桥梁结构在各种受力方式下的响应有较大的工程价值。模拟不同类型的桥梁需要不同的建模方法,分析内容包括静力分析、动荷载响应分析、施工过程分析等等。在本章中着重介绍桁架桥、刚架桥和斜拉桥三种类型桥梁。 内容 提要 第6章 ANSYS桥梁工程应用实例分析 本章重点 结构分析具体步骤 结构静力分析 桁架结构建模方法 结构模态分析 本章典型效果图 第6章 ANSYS桥梁工程应用实例分析 6.1 引言 ANSYS通用有限元软件在土木工程应用分析中可发挥巨大的作用。我们用它来分析桥梁工程结构,可以很好的模拟各种类型桥梁的受力、施工工况、动荷载的耦合等。 ANSYS程序有丰富的单元库和材料库,几乎可以仿真模拟出任何形式的桥梁。静力分析中,可以较精确的反应出结构的变形、应力分布、内力情况等;动力分析中,也可精确的表达结构的自振频率、振型、荷载耦合、时程响应等特性。利用有限元软件对桥梁结构进行全桥模拟分析,可以得出较准确的分析结果。 本章介绍桥梁结构的模拟分析。作为一种重要的工程结构,桥梁的精确分析具有较大的工程价值。桥梁的种类繁多,如梁桥、拱桥、钢构桥、悬索桥、斜拉桥等等,不同类型的桥梁可以采用不同的建模方法。桥梁的分析内容又包括静力分析、施工过程模拟、动荷载响应分析等。可以看出桥梁的整体分析过程比较复杂。总体上来说,主要的模拟分析过程如下: (1) 根据计算数据,选择合适的单元和材料,建立准确的桥梁有限元模型。 (2) 施加静力或者动力荷载,选择适当的边界条件。 (3) 根据分析问题的不同,选择合适的求解器进行求解。 (4) 在后处理器中观察计算结果。 (5) 如有需要,调整模型或者荷载条件,重新分析计算。 桥梁的种类和分析内容众多,不同类型桥梁的的分析过程有所不同,分析侧重点也不一样。在这里仅仅给出大致的分析过程,具体内容还要看具体实例的情况。 6.2 典型桥梁分析模拟过程 6.2.1 创建物理环境 建立桥梁模型之前必须对工作环境进行一系列的设置。进入 ANSYS 前处理器,按照以下 6个步骤来建立物理环境: 1、设置 GUT 菜单过滤 2、定义分析标题(/TITLE) 3、说明单元类型及其选项(KEYOPT 选项) 4、设置实常数和单位制 5、定义材料属性 第6 章 桥梁工程分析 1 1.设置GUI 菜单过滤 如果你希望通过GUI 路径来运行ANSYS,当ANSYS 被激活后第一件要做的事情就是...
