第6章高频功率放大器

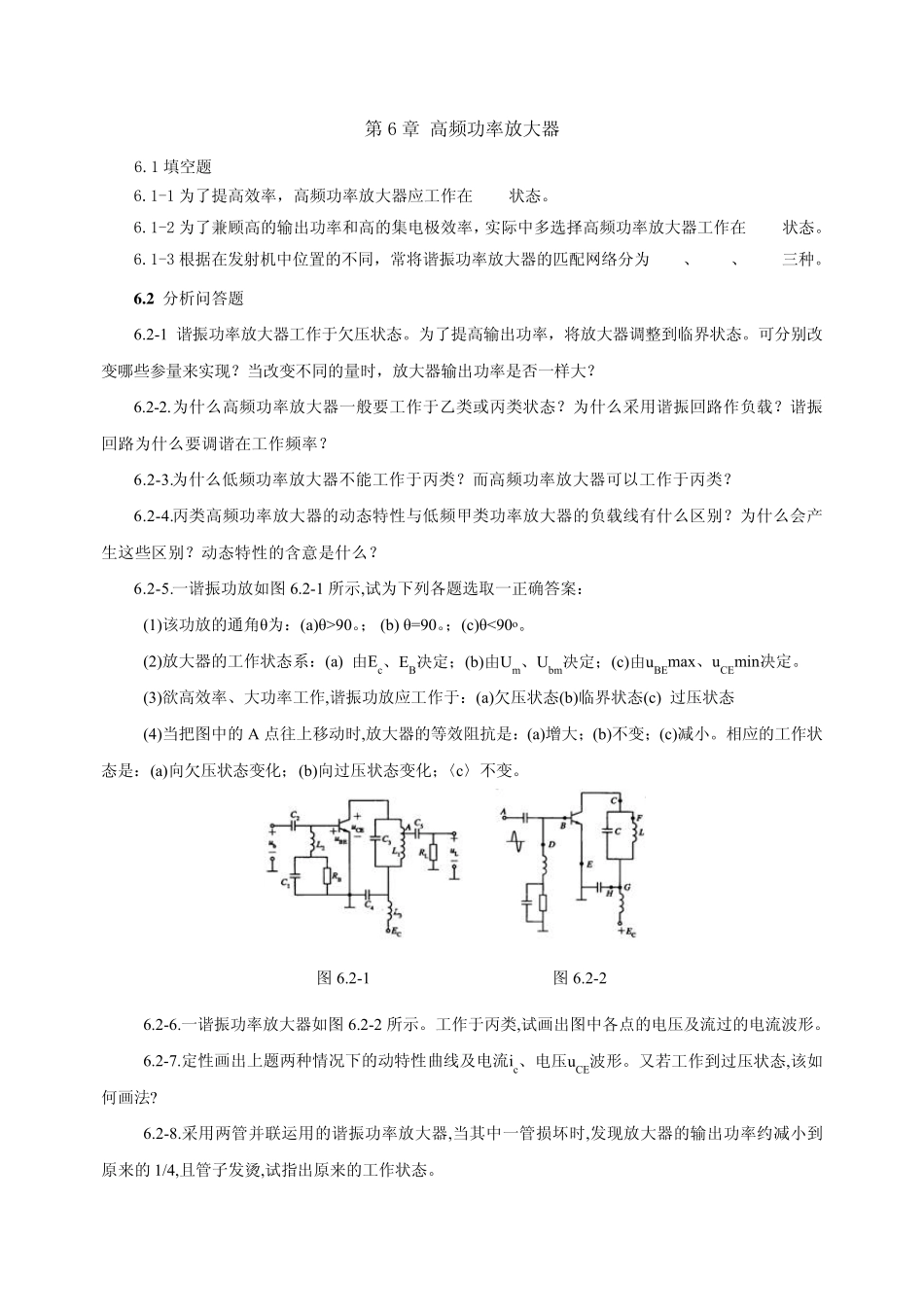

第6 章 高频功率放大器6.1 填空题 6.1-1 为了提高效率，高频功率放大器应工作在 状态。 6.1-2 为了兼顾高的输出功率和高的集电极效率，实际中多选择高频功率放大器工作在 状态。 6.1-3 根据在发射机中位置的不同，常将谐振功率放大器的匹配网络分为 、 、 三种。 6 .2 分析问答题 6.2-1 谐振功率放大器工作于欠压状态。为了提高输出功率，将放大器调整到临界状态。可分别改变哪些参量来实现？当改变不同的量时，放大器输出功率是否一样大？ 6.2-2.为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？ 6.2-3.为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？ 6.2-4.丙类高频功率放大器的动态特性与低频甲类功率放大器的负载线有什么区别？为什么会产生这些区别？动态特性的含意是什么？ 6.2-5.一谐振功放如图 6.2-1 所示,试为下列各题选取一正确答案： (1)该功放的通角θ为：(a)θ>90。； (b) θ=90。；(c)θ<90o。 (2)放大器的工作状态系：(a) 由Ec、EB决定；(b)由Um、Ubm决定；(c)由uBEmax、uCEmin决定。 (3)欲高效率、大功率工作,谐振功放应工作于：(a)欠压状态(b)临界状态(c) 过压状态 (4)当把图中的A 点往上移动时,放大器的等效阻抗是：(a)增大；(b)不变；(c)减小。相应的工作状态是：(a)向欠压状态变化；(b)向过压状态变化；〈c〉不变。 图 6.2-1 图 6.2-2 6.2-6.一谐振功率放大器如图 6.2-2 所示。工作于丙类,试画出图中各点的电压及 流 过的电流 波 形 。 6.2-7.定性画出上题两 种情 况 下的动特性曲 线及 电流 ic、电压uCE波 形 。又 若 工作到过压状态,该如何 画法 ? 6.2-8.采用两 管 并 联 运 用的谐振功率放大器,当其 中一管 损 坏 时,发现放大器的输出功率约 减小到原 来的1/4,且 管 子 发烫 ,试指 出原 来的工作状态。 6.2-9 对图6.2-3 所示的高频功率放大器,试回答下列问题： (1)当ub=Ubcosωct时,uc=Ucmcos5ωct,应如何调整电路元件参数? (2)若放大器工作在欠压状态,为了使输出功率最大,应调整哪一个参数?如何调整? (3)若放大器工作在欠压状态,在保持 P。不变的前提下为进一步提高效率,应如何改变电路参数? (4)为实现基极调幅,放大器应调整在什么状态?为实现集电极调幅,放大器又应调整在何状态? (5)若放大器工作在过压状态,分别调整哪些参数可退出过压?如...
