第7章机械的运转及其速度波动的调节

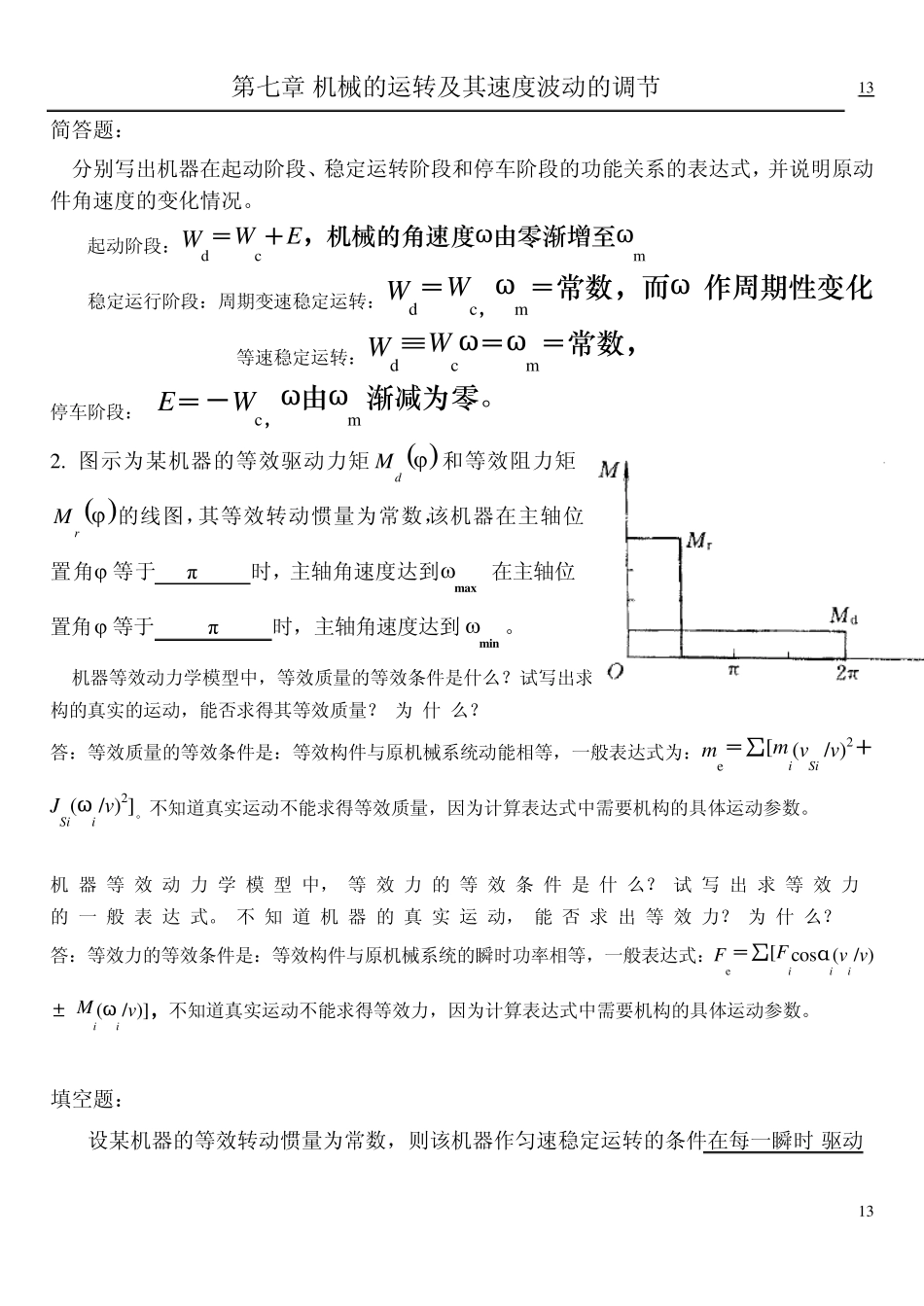

第7章机械的运转及其速度波动的调节_第1页
1/8
第7章机械的运转及其速度波动的调节_第2页
2/8
第7章机械的运转及其速度波动的调节_第3页
3/8
第七章 机械的运转及其速度波动的调节 13 13 简答题: 1.分别写出机器在起动阶段、稳定运转阶段和停车阶段的功能关系的表达式,并说明原动件角速度的变化情况。 起动阶段:Wd=Wc+E,机械的角速度ω由零渐增至ωm 稳定运行阶段:周期变速稳定运转:Wd=Wc,ωm=常数,而ω 作周期性变化 等速稳定运转:Wd≡Wcω=ωm=常数, 停车阶段: E=-Wc,ω由ωm 渐减为零。 2. 图示为某机器的等效驱动力矩 dM 和等效阻力矩 rM 的线图,其等效转动惯量为常数,该机器在主轴位置角 等于 π/2 时,主轴角速度达到max,在主轴位置角 等于 2π 时,主轴角速度达到min。 3.机器等效动力学模型中,等效质量的等效条件是什么?试写出求等效质量的一般表达式。不知道机构的真实的运动,能否求得其等效质量? 为 什 么? 答:等效质量的等效条件是:等效构件与原机械系统动能相等,一般表达式为:me=∑[mi(vSi /v)2+JSi(ωi /v)2]。不知道真实运动不能求得等效质量,因为计算表达式中需要机构的具体运动参数。 机 器 等 效 动 力 学 模 型 中, 等 效 力 的 等 效 条 件 是 什 么? 试 写 出 求 等 效 力 的 一 般 表 达 式。 不 知 道 机 器 的 真 实 运 动, 能 否 求 出 等 效 力? 为 什 么? 答:等效力的等效条件是:等效构件与原机械系统的瞬时功率相等,一般表达式:Fe=∑[Ficosαi(vi /v) ± Mi(ωi /v)],不知道真实运动不能求得等效力,因为计算表达式中需要机构的具体运动参数。 填空题: 1. 设某机器的等效转动惯量为常数,则该机器作匀速稳定运转的条件在每一瞬时,驱动第七章 机械的运转及其速度波动的调节 14 14 功率等于阻抗功率 , 作变速稳定运转的条件是 在一个运动周期中,驱动功等于阻抗功 。 2. 机器中安装飞轮的原因,一般是为了 调节周期性速度波动,同时还可获得降低原动机功率 的效果。 3. 某机器主轴的最大角速度max rad/s 200,最小角速度min rad/s 190,则该机器的主轴平均角速度m等于195 rad/s ,机器运转的速度不均匀系数 等于 0.05 。 4. 图示为某机器的等效驱动力矩Md() 和等效阻力矩Mr() 的 线 图,其 等 效 转 动 惯 量 为 常 数, 该 机 器 在 主 轴 位 置 角 等 于 π/2 时, 主 轴 角 速 度 达 到max, 在 主 轴...
