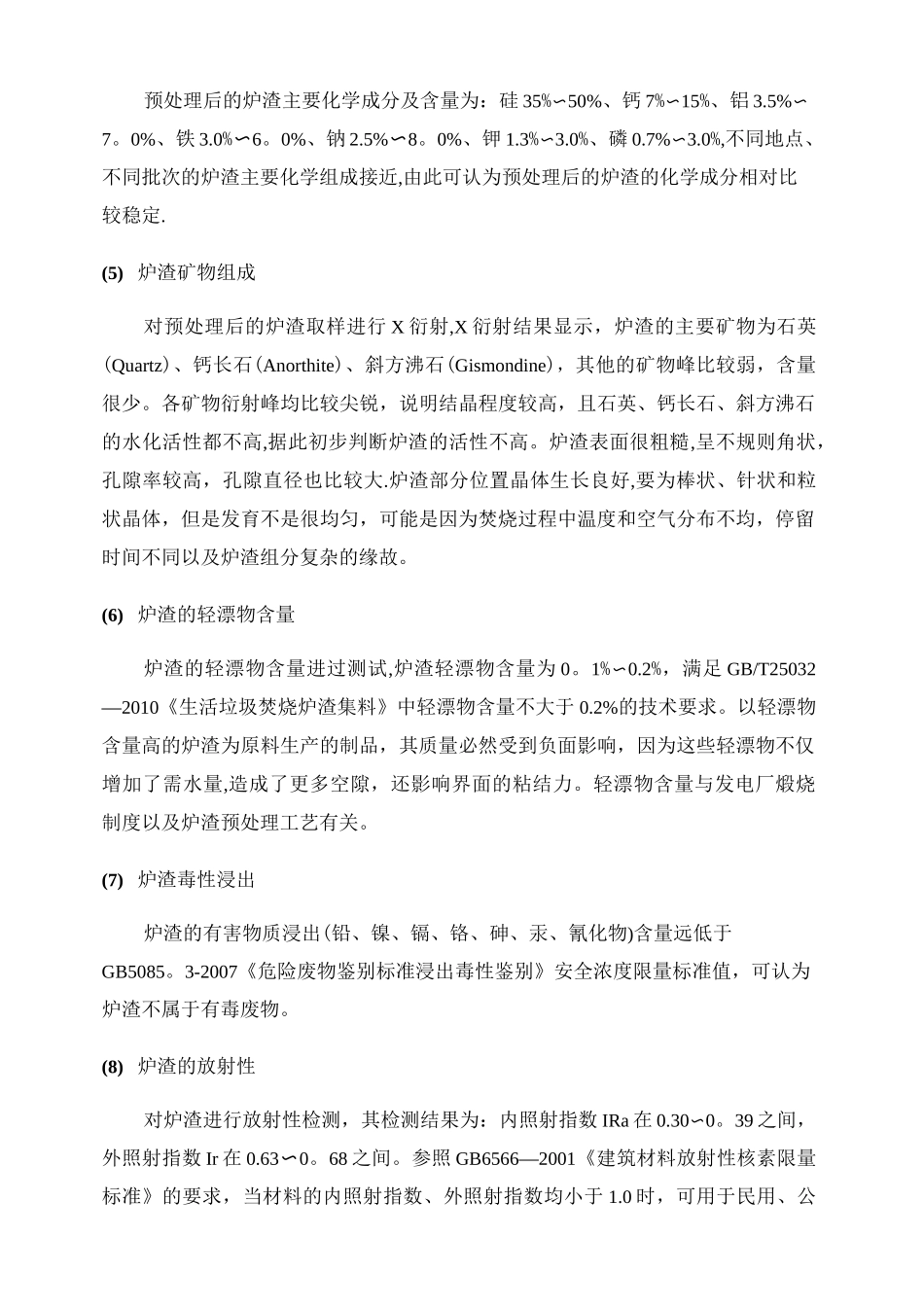

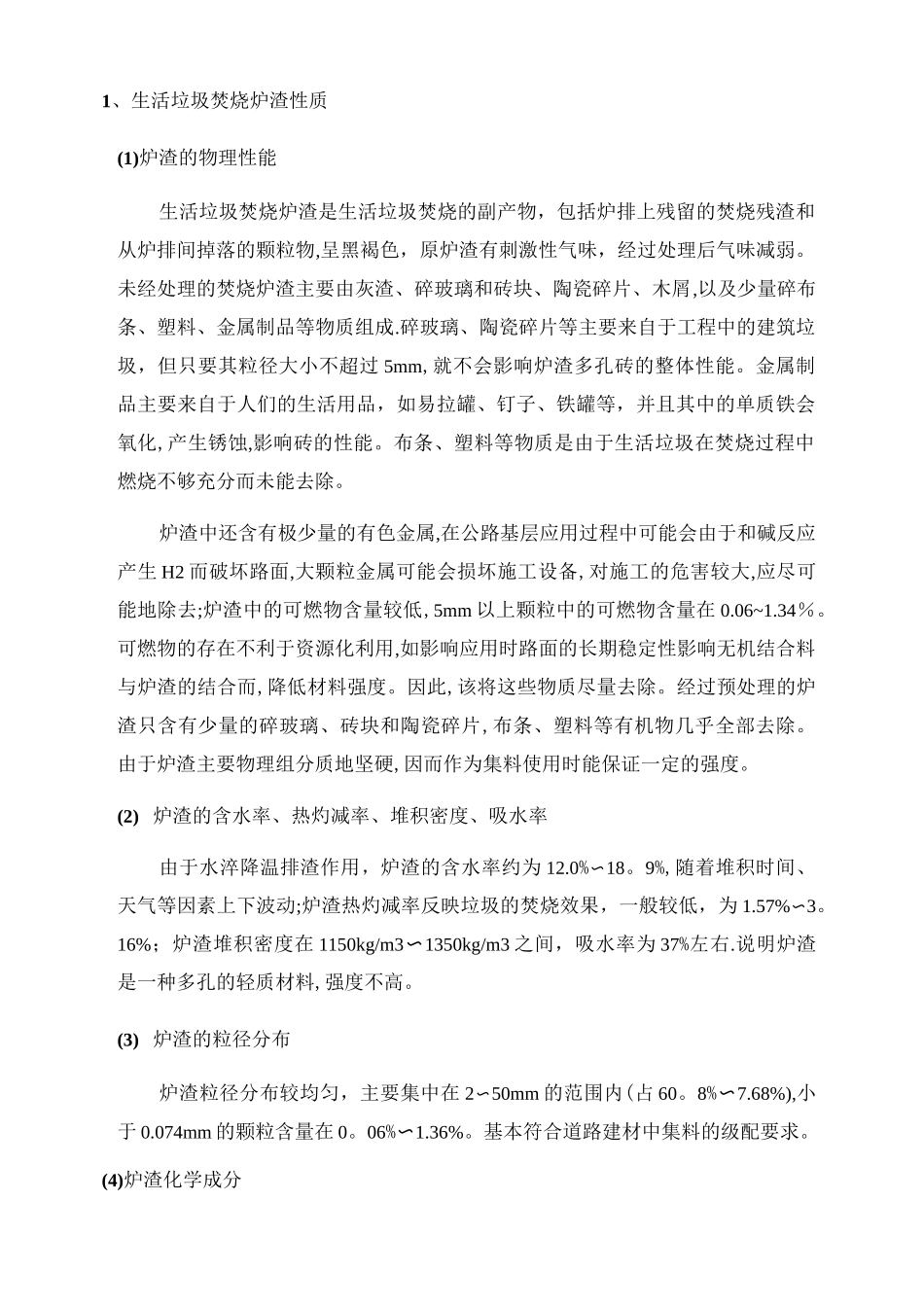

1、生活垃圾焚烧炉渣性质(1)炉渣的物理性能生活垃圾焚烧炉渣是生活垃圾焚烧的副产物，包括炉排上残留的焚烧残渣和从炉排间掉落的颗粒物,呈黑褐色，原炉渣有刺激性气味，经过处理后气味减弱。未经处理的焚烧炉渣主要由灰渣、碎玻璃和砖块、陶瓷碎片、木屑,以及少量碎布条、塑料、金属制品等物质组成.碎玻璃、陶瓷碎片等主要来自于工程中的建筑垃圾，但只要其粒径大小不超过 5mm,就不会影响炉渣多孔砖的整体性能。金属制品主要来自于人们的生活用品，如易拉罐、钉子、铁罐等，并且其中的单质铁会氧化,产生锈蚀,影响砖的性能。布条、塑料等物质是由于生活垃圾在焚烧过程中燃烧不够充分而未能去除。炉渣中还含有极少量的有色金属,在公路基层应用过程中可能会由于和碱反应产生 H2 而破坏路面,大颗粒金属可能会损坏施工设备,对施工的危害较大,应尽可能地除去;炉渣中的可燃物含量较低,5mm 以上颗粒中的可燃物含量在 0.06~1.34％。可燃物的存在不利于资源化利用,如影响应用时路面的长期稳定性影响无机结合料与炉渣的结合而,降低材料强度。因此,该将这些物质尽量去除。经过预处理的炉渣只含有少量的碎玻璃、砖块和陶瓷碎片,布条、塑料等有机物几乎全部去除。由于炉渣主要物理组分质地坚硬,因而作为集料使用时能保证一定的强度。(2) 炉渣的含水率、热灼减率、堆积密度、吸水率由于水淬降温排渣作用，炉渣的含水率约为 12.0%〜18。9%,随着堆积时间、天气等因素上下波动;炉渣热灼减率反映垃圾的焚烧效果，一般较低，为 1.57%〜3。16%；炉渣堆积密度在 1150kg/m3〜1350kg/m3 之间，吸水率为 37%左右.说明炉渣是一种多孔的轻质材料,强度不高。(3) 炉渣的粒径分布炉渣粒径分布较均匀，主要集中在 2〜50mm 的范围内(占 60。8%〜7.68%),小于 0.074mm 的颗粒含量在 0。06%〜1.36%。基本符合道路建材中集料的级配要求。(4)炉渣化学成分预处理后的炉渣主要化学成分及含量为：硅 35%〜50%、钙 7%〜15%、铝 3.5%〜7。0%、铁 3.0%〜6。0%、钠 2.5%〜8。0%、钾 1.3%〜3.0%、磷 0.7%〜3.0%,不同地点、不同批次的炉渣主要化学组成接近,由此可认为预处理后的炉渣的化学成分相对比较稳定.(5) 炉渣矿物组成对预处理后的炉渣取样进行 X 衍射,X 衍射结果显示，炉渣的主要矿物为石英(Quartz)、钙长石(Anorthite)、斜方沸石(Gismondine)，其他的矿物峰比较弱，含量很少。各矿物衍射峰均比较尖锐，说明结晶程度较高，且石英、钙长石、斜方沸石的水化活性...
