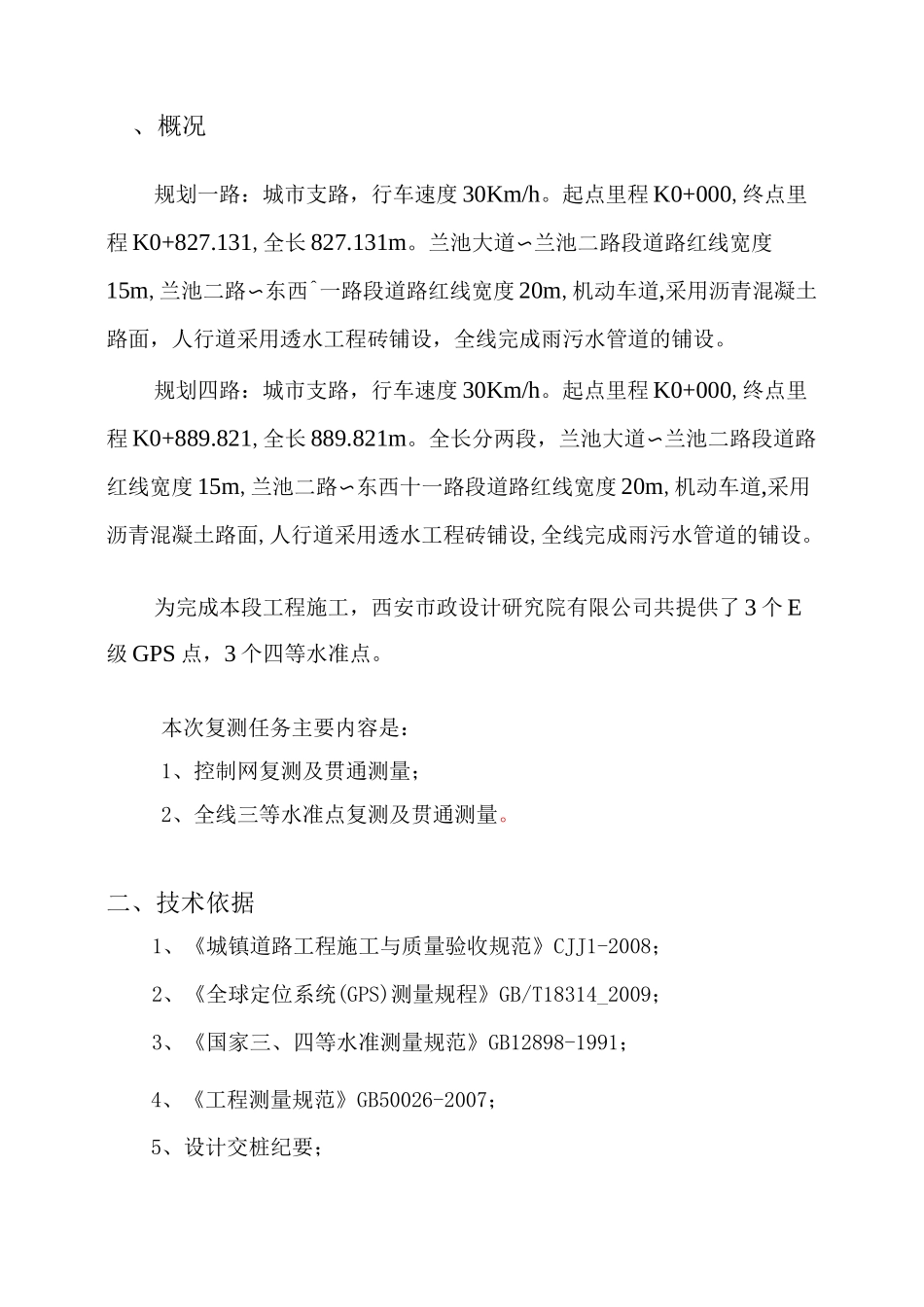

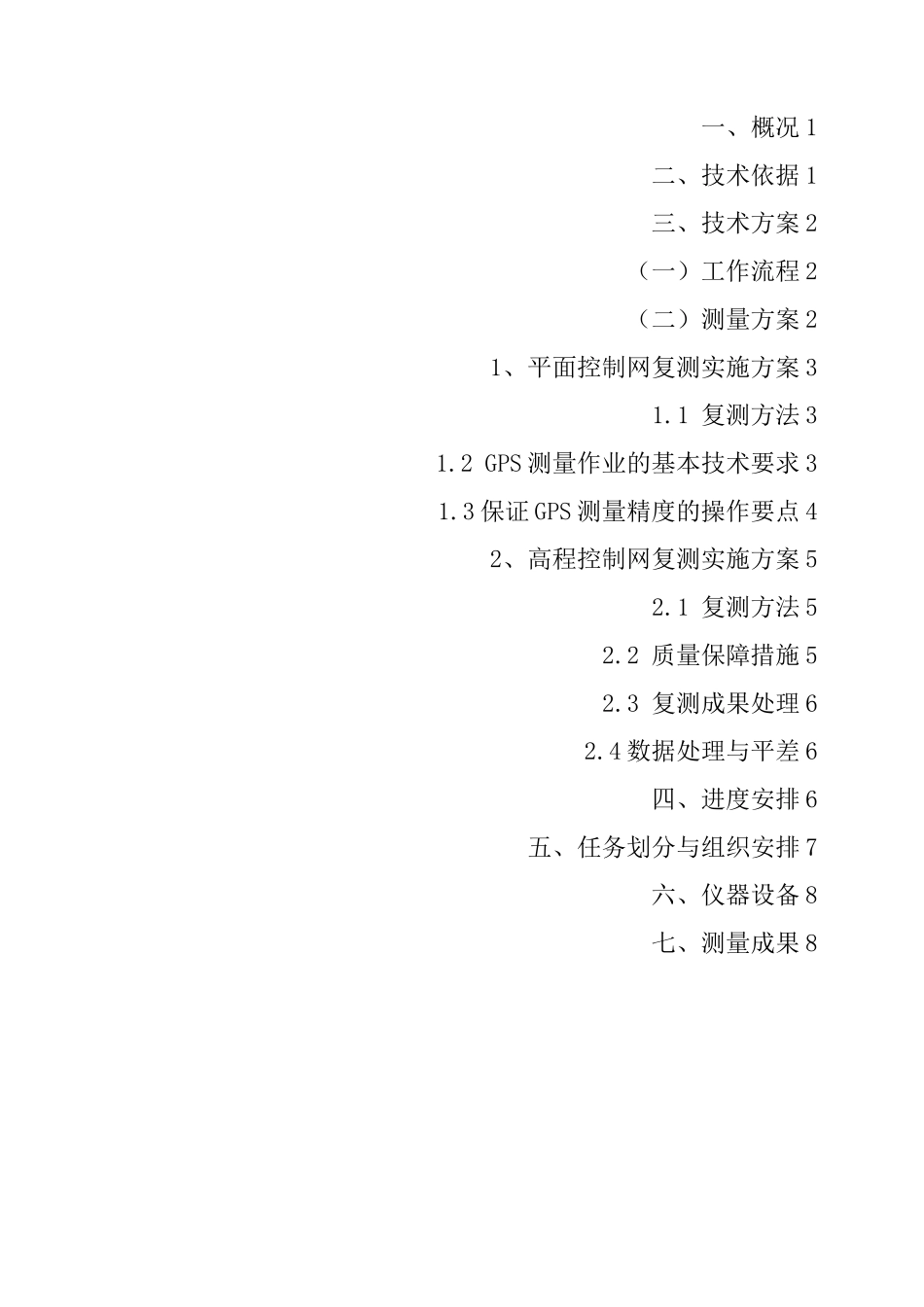

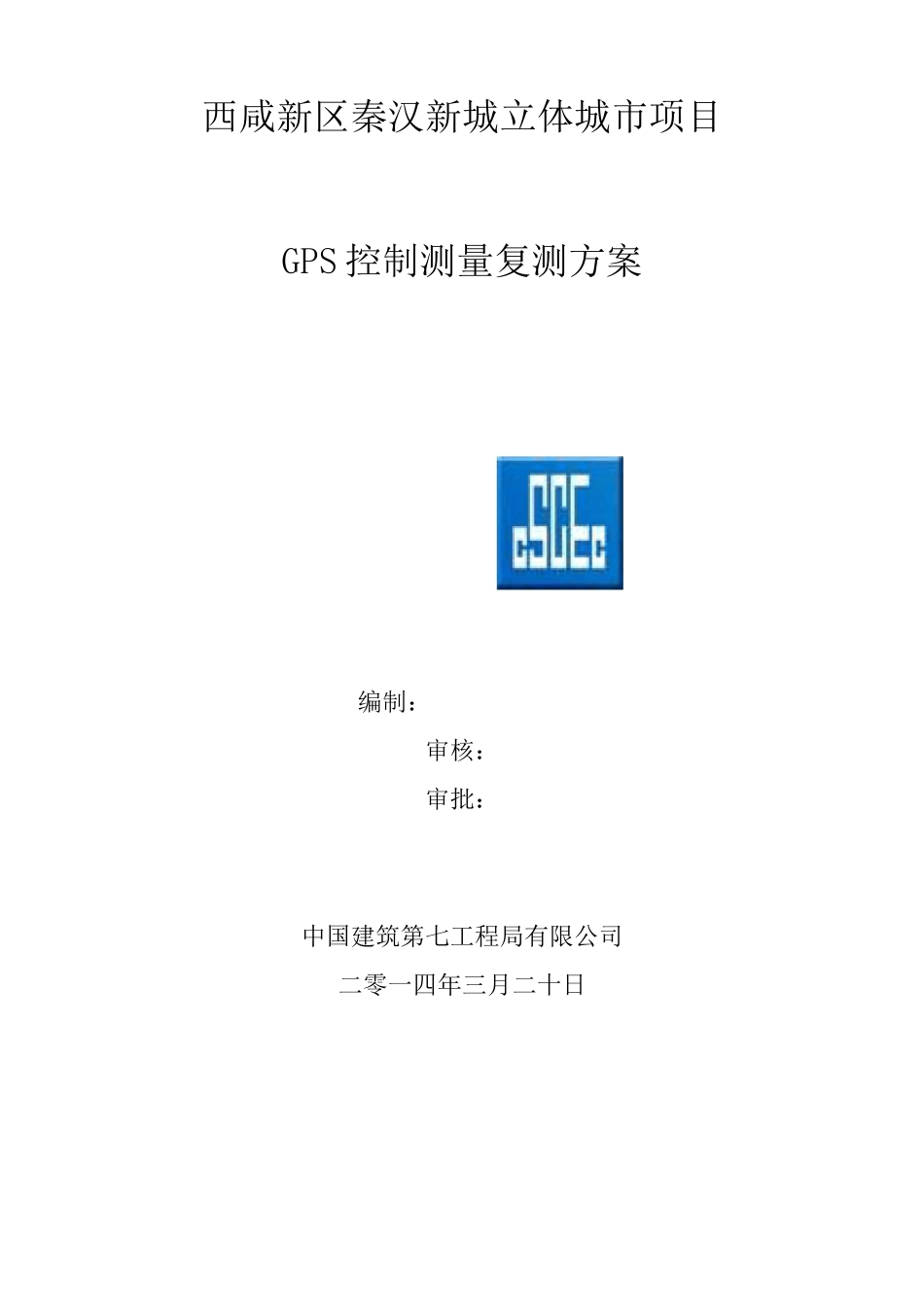

西咸新区秦汉新城立体城市项目GPS 控制测量复测方案编制：审核：审批：中国建筑第七工程局有限公司二零一四年三月二十日一、概况 1二、技术依据 1三、技术方案 2（一）工作流程 2（二）测量方案 21、平面控制网复测实施方案 31.1 复测方法 31.2 GPS 测量作业的基本技术要求 31.3 保证 GPS 测量精度的操作要点 42、高程控制网复测实施方案 52.1 复测方法 52.2 质量保障措施 52.3 复测成果处理 62.4 数据处理与平差 6四、进度安排 6五、任务划分与组织安排 7六、仪器设备 8七、测量成果 8、概况规划一路：城市支路，行车速度 30Km/h。起点里程 K0+000,终点里程 K0+827.131,全长 827.131m。兰池大道〜兰池二路段道路红线宽度15m,兰池二路〜东西^一路段道路红线宽度 20m,机动车道,采用沥青混凝土路面，人行道采用透水工程砖铺设，全线完成雨污水管道的铺设。规划四路：城市支路，行车速度 30Km/h。起点里程 K0+000,终点里程 K0+889.821,全长 889.821m。全长分两段，兰池大道〜兰池二路段道路红线宽度 15m,兰池二路〜东西十一路段道路红线宽度 20m,机动车道,采用沥青混凝土路面,人行道采用透水工程砖铺设,全线完成雨污水管道的铺设。为完成本段工程施工，西安市政设计研究院有限公司共提供了 3 个 E级 GPS 点，3 个四等水准点。本次复测任务主要内容是：1、控制网复测及贯通测量；2、全线三等水准点复测及贯通测量。二、技术依据1、《城镇道路工程施工与质量验收规范》CJJ1-2008；2、《全球定位系统(GPS)测量规程》GB/T18314_2009；3、《国家三、四等水准测量规范》GB12898-1991；4、《工程测量规范》GB50026-2007；5、设计交桩纪要；6、坐标及高程系统：6.1 采用 2000 国家大地坐标系6.2 中央子午线经度 108°50/6.3 高程系统采用 1985 国家高程基准三、技术方案（一）工作流程实施作业计划流程内容如下：二）测量方案1、平面控制网复测实施方案1.1 复测方法平面控制网的复测遵照《城镇道路工程施工与质量验收规范》CJJ1-2008 和《全球定位系统(GPS)测量规程》TB10054-97 中的要求执行,采用 GPS 测量的方法按 E 级要求的进行复测。1.2GPS 测量作业的基本技术要求级别项目DE静态测量卫星高度角(°)三 15三 15有效卫星总数三 4三 4时段中任一卫星有效观测时间(min)三 15三 15时段长度(min)1〜21〜2观测时段数三 21〜2数据米样间隔(S)15〜6015〜60PDOP 或 GDOPW10W10天线的对中精...
