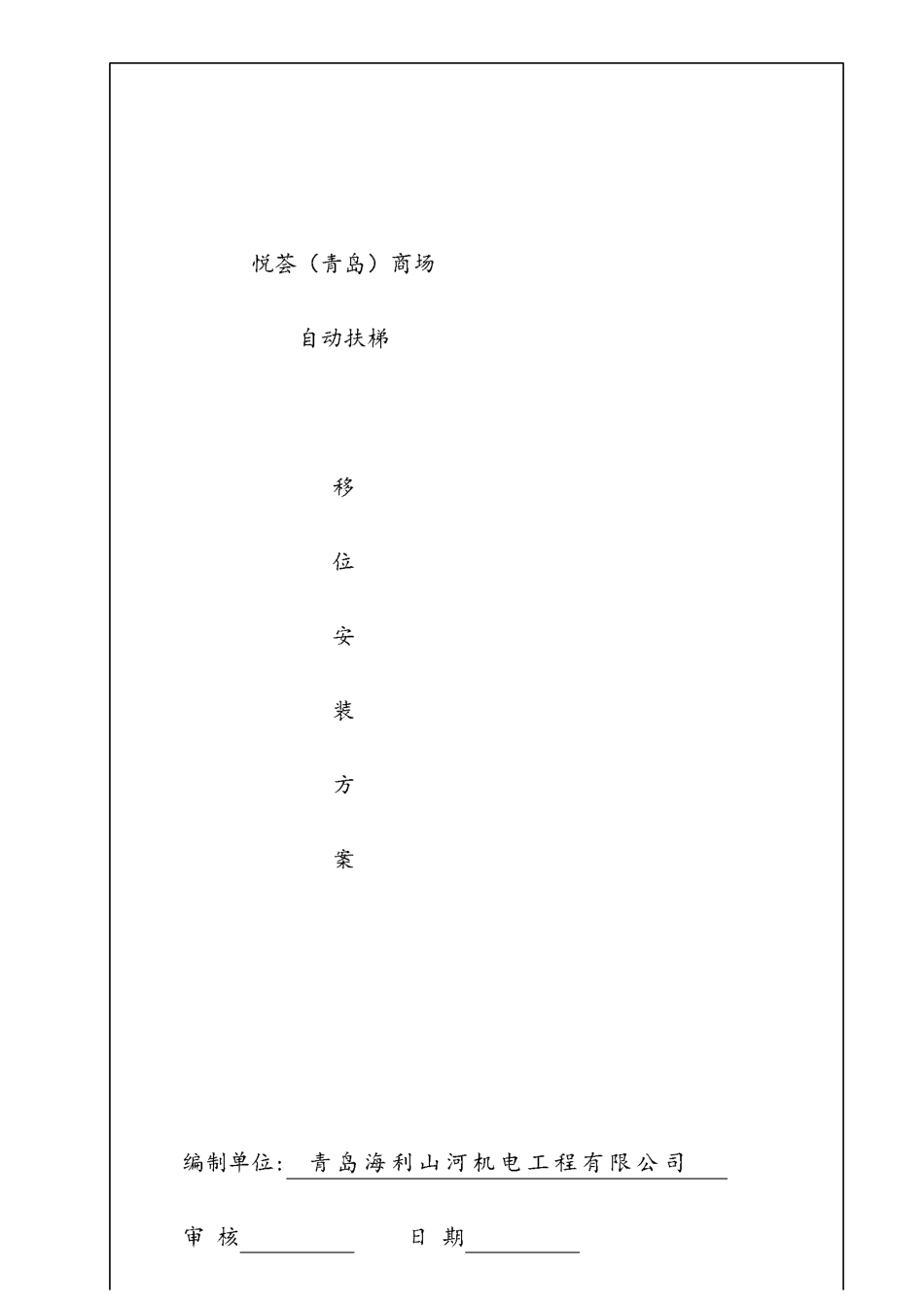

自动扶梯吊装方案

悦荟（青岛）商场自动扶梯移位安装方案一、施工任务及概况1、工程名称：悦荟（青岛）商场自动扶梯移位安装方案2、工程地点：青岛市市北区人民路 269 号3、建设单位：悦荟商业管理（青岛）有限公司4、施工单位：青岛海利山河机电工程有限公司5、自动扶梯概况与工程内容：设备名称出厂编号型号规格倾斜角提 升 高度所位：置排列形式工程内容鸟扶梯09J17123/E15FES302-100030度5000mm 北庭列移註安装鸟扶梯09J17124/E16FES302-100030度5000mm 庭北列移位安装鸟扶梯09J17131/E23FES302-100030度5500mm 庭北列移位安装鸟扶梯09J17132/E24FES302-1000度5500mm 庭北移位安装6、施工内容：以上四台自动扶梯的施工顺序为：1、玻璃、玻璃导轨、内盖板拆除并储存。2、吊卸自动扶梯移位到储存地点并保护。3、将自动扶梯吊装到新的安装位置。4、重新安装自动扶梯并进行调试、润滑、自检、验收。二、方案编制依椐1、现建筑物内自动扶梯现场布局；2、江南嘉捷电梯股份有限公司的随机文件说明3、《建筑施工安全检查标准》；4、《起重作业安全管理规定》；5、《起重吊装安全操作规程》；6、施工现场勘查时施工现场具体状况7、青岛海利山河机电工程有限公司现有工程施工人员与安装机具配置（一层扶梯现层扶梯现（四层西侧梯现情况三、场地情况1、施工现场位于悦荟（青岛）商场建筑物内；四层：5〜7 轴交 D〜G 轴、一层：10〜14 轴交 D〜G 轴（扶梯现状图片及临时堆放场地见附图）。（四层东侧扶梯现（一层堆放（四层堆放区）2、自动扶梯吊卸、拆除的场地需要清理提前清理干净。复位安装自动扶梯的行走路线要保持畅通。其他清障范围和施工顺序及时间的安排根据现场情况商定。四、施工工艺与步骤1、自动扶梯拆除前，首先由安装人员将自动扶梯玻璃导轨、玻璃、内盖扳等部件拆除，选择指定地点进行存放。2、自动扶梯的吊卸作业依据现场情况确定。利用抱杆或扶梯上方设吊点的方式将自动扶梯卸到一楼或四楼地面处，然后再水平搬运到指定地点；3、自动扶梯的水平搬运，拟采用人工水平搬运的施工工艺。即人工使用搬运坦克车承载，用卷扬机牵引的方式将自动扶梯运送至指定地点进行封存（向甲方报送拆除构件清单并双方核实））在甲方新搁置区施工完毕后重新进行安装。4、垂直吊装时，先将需要吊装的自动扶梯水平拖运至吊装位置，再将已设置好的滑轮组与扶梯下端的起吊点连接二号锚点，扶梯上端的起吊点连接一号锚点滑轮组，由指挥人员发布指令，通过所以人员整体...
