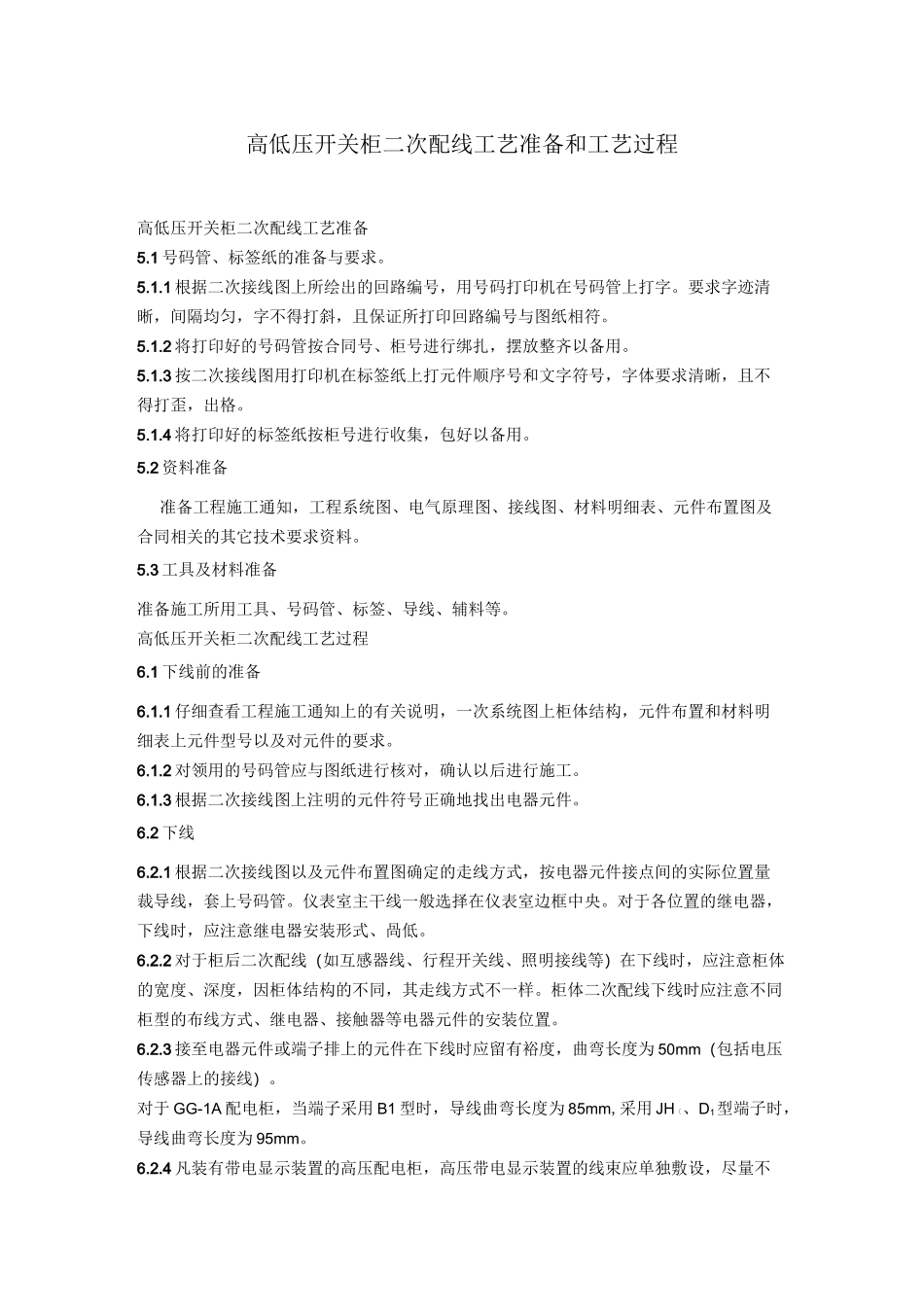

高低压开关柜二次配线工艺准备和工艺过程

高低压开关柜二次配线工艺准备和工艺过程高低压开关柜二次配线工艺准备5.1 号码管、标签纸的准备与要求。5.1.1 根据二次接线图上所绘出的回路编号，用号码打印机在号码管上打字。要求字迹清晰，间隔均匀，字不得打斜，且保证所打印回路编号与图纸相符。5.1.2 将打印好的号码管按合同号、柜号进行绑扎，摆放整齐以备用。5.1.3 按二次接线图用打印机在标签纸上打元件顺序号和文字符号，字体要求清晰，且不得打歪，出格。5.1.4 将打印好的标签纸按柜号进行收集，包好以备用。5.2 资料准备准备工程施工通知，工程系统图、电气原理图、接线图、材料明细表、元件布置图及合同相关的其它技术要求资料。5.3 工具及材料准备准备施工所用工具、号码管、标签、导线、辅料等。高低压开关柜二次配线工艺过程6.1 下线前的准备6.1.1 仔细查看工程施工通知上的有关说明，一次系统图上柜体结构，元件布置和材料明细表上元件型号以及对元件的要求。6.1.2 对领用的号码管应与图纸进行核对，确认以后进行施工。6.1.3 根据二次接线图上注明的元件符号正确地找出电器元件。6.2 下线6.2.1 根据二次接线图以及元件布置图确定的走线方式，按电器元件接点间的实际位置量裁导线，套上号码管。仪表室主干线一般选择在仪表室边框中央。对于各位置的继电器，下线时，应注意继电器安装形式、咼低。6.2.2 对于柜后二次配线（如互感器线、行程开关线、照明接线等）在下线时，应注意柜体的宽度、深度，因柜体结构的不同，其走线方式不一样。柜体二次配线下线时应注意不同柜型的布线方式、继电器、接触器等电器元件的安装位置。6.2.3 接至电器元件或端子排上的元件在下线时应留有裕度，曲弯长度为 50mm（包括电压传感器上的接线）。对于 GG-1A 配电柜，当端子采用 B1 型时，导线曲弯长度为 85mm,采用 JH〔、D1型端子时，导线曲弯长度为 95mm。6.2.4 凡装有带电显示装置的高压配电柜，高压带电显示装置的线束应单独敷设，尽量不和其他二次线捆扎在一起。6.2.5KYNEO、JYN 口-10 联络柜，当采用母线贯穿式互感器时，左联柜互感器二次线束从柜体左侧敷设，右联时互感器二次线束从柜体右侧敷设。带电显示装置二次线则从相对应的另一侧敷设。不穿线的过线孔用相应孔径的橡胶圈将孔堵住。6.2.6 柜体小母线根据用户需要可选用©60 铜棒或绝缘导线制作。当采用绝缘导线时，合闸回路用截面为 25mm2的多股导线，其它回路用截面为 4mm2的导线，其它要求见表 4。表 ...
