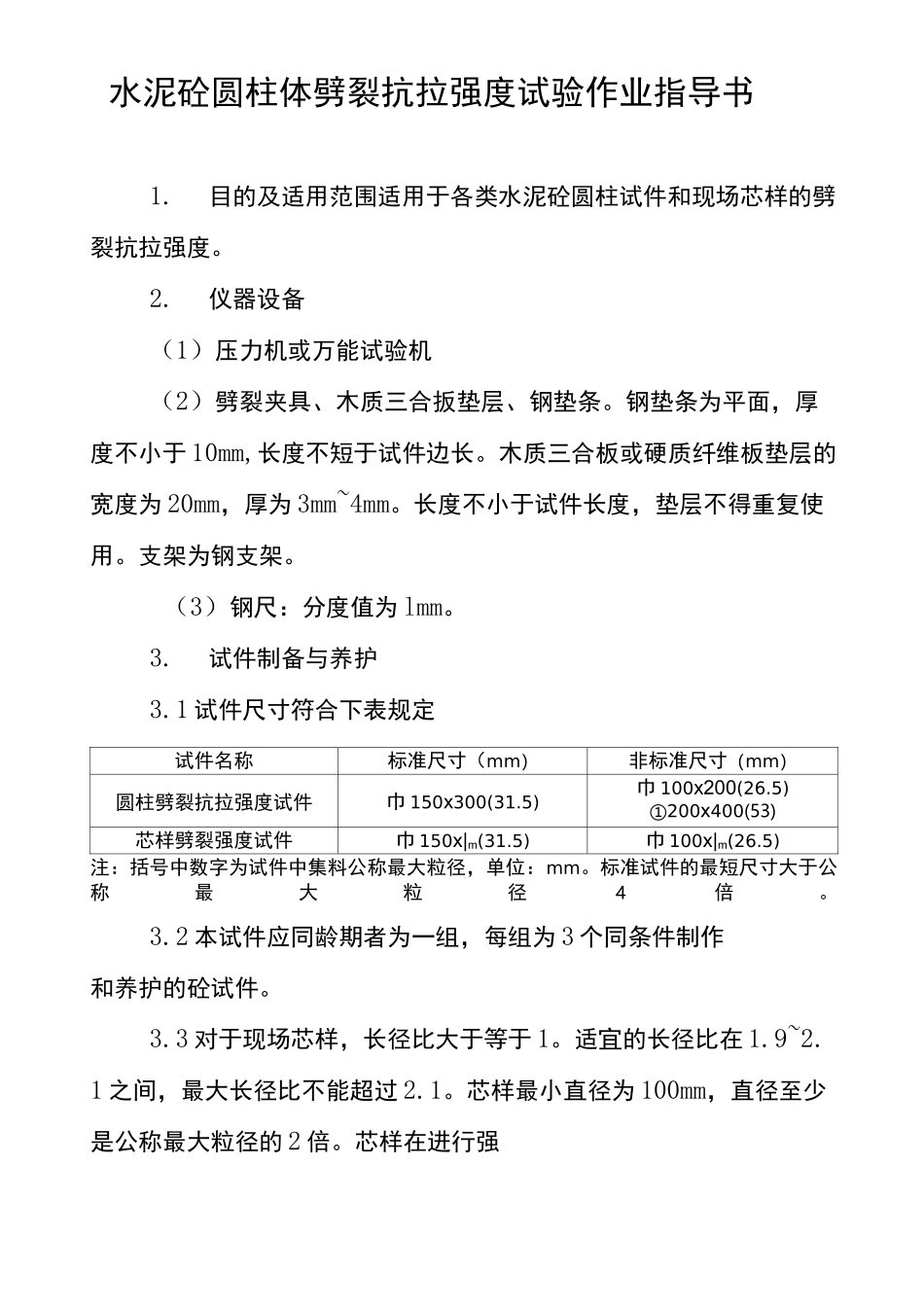

水泥砼圆柱体劈裂抗拉强度试验作业指导书

水泥砼圆柱体劈裂抗拉强度试验作业指导书1.目的及适用范围适用于各类水泥砼圆柱试件和现场芯样的劈裂抗拉强度。2.仪器设备（1）压力机或万能试验机（2）劈裂夹具、木质三合扳垫层、钢垫条。钢垫条为平面，厚度不小于 10mm,长度不短于试件边长。木质三合板或硬质纤维板垫层的宽度为 20mm，厚为 3mm~4mm。长度不小于试件长度，垫层不得重复使用。支架为钢支架。（3）钢尺：分度值为 lmm。3.试件制备与养护3.1 试件尺寸符合下表规定试件名称标准尺寸（mm）非标准尺寸（mm）圆柱劈裂抗拉强度试件巾 150x300(31.5)巾 100x200(26.5)①200x400(53)芯样劈裂强度试件巾 150x|m(31.5)巾 100x|m(26.5)注：括号中数字为试件中集料公称最大粒径，单位：mm。标准试件的最短尺寸大于公称最大粒径4倍。3.2 本试件应同龄期者为一组，每组为 3 个同条件制作和养护的砼试件。3.3 对于现场芯样，长径比大于等于 1。适宜的长径比在 1.9~2.1 之间，最大长径比不能超过 2.1。芯样最小直径为 100mm，直径至少是公称最大粒径的 2 倍。芯样在进行强2）台秤。3）盛样器（袋）或铁盘度试验前需进行调湿，一般应在标准养护室养护24h。T0901-2008 现场取样方法1.目的与适用范围1.1 适用于路面取芯钻机在现场钻取路面的代表性试样1.2 适用于对水泥砼面层、沥青混合料面层或水泥、石灰、粉煤灰等无机结合料稳定基层取样，以测定其密度或其他物理力学性质。1.3 本方法钻孔采取芯样的直径不宜小于最大集料粒径的 3 倍2.仪俱与材料技术要求（1）路面取芯钻机：牵引式（可用手推）或车载式，钻机由发动机或电力驱动。钻头直径根据需要决定，选用① 100mm 或① 150mm钻头，均有淋水冷却装置。等。（4）干冰（固体 C0）。（5）试样标签。26）其他：镐、铁锹、量尺（绳）、毛刷、硬纸、棉纱等。3.方法与步骤3.1 准备工作（1）确定路段。可以是一个作业段、一天完成的路段或按相关规范的规定选取一定长度的检查路段。（2）将取样位置清扫干净。3.2 取样步骤（1）在选取采样地点的路面上，先用封笔对钻孔位置作出标记或画出切割路面的大致面积。切割路面的面积根据目的和需要确定。（2）用钻机在取样地点垂直对准路面放下钻头，牢固安放钻机，使其在运转过程中不得移动。（3）开放冷确水，启动电动机，徐徐压下钻杆，钻取芯样，但不得使劲下压钻头。待钻透全厚后，上抬钻杆，拔出钻头，停止转动，不使芯样损坏，取出芯样。沥青混合料芯样及水泥砼芯样可用清...
