第8章数模和模数转换习题解答

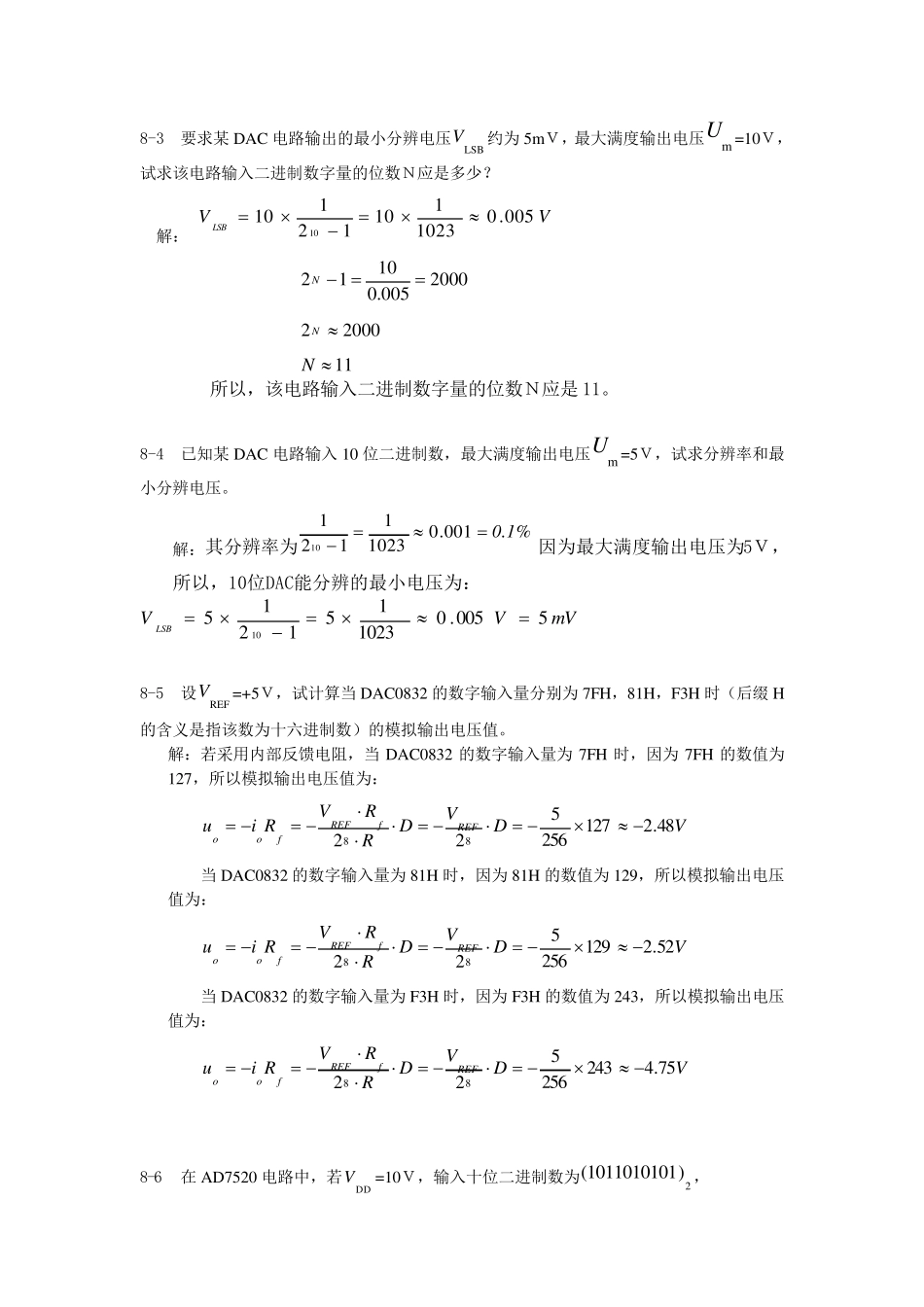

思考题与习题 8-1 选择题 1）一输入为十位二进制（n=10）的倒T 型电阻网络DAC 电路中，基准电压REFV提供电流为 b 。 A. RV10REF2 B. RV10REF22  C. RVREF D. RVi)2(REF 2）权电阻网络DAC 电路最小输出电压是 b 。 A. LSB21V B. LSBV C. MSBV D. MSB21V 3）在D/A 转换电路中，输出模拟电压数值与输入的数字量之间 a 关系。 A.成正比 B. 成反比 C. 无 4）ADC 的量化单位为S，用舍尾取整法对采样值量化，则其量化误差max= b 。 A.0.5 S B. 1 S C. 1.5 S D. 2 S 5）在D/A 转换电路中，当输入全部为“0”时，输出电压等于 b 。 A.电源电压 B. 0 C. 基准电压 6）在D/A 转换电路中，数字量的位数越多，分辨输出最小电压的能力 c 。 A.越稳定 B. 越弱 C. 越强 7）在A/D 转换电路中，输出数字量与输入的模拟电压之间 a 关系。 A.成正比 B. 成反比 C. 无 8）集成ADC0809 可以锁存 8 模拟信号。 A.4 路 B. 8 路 C. 10 路 D. 16 路 5）双积分型ADC 的缺点是 a 。 A.转换速度较慢 B. 转换时间不固定 C. 对元件稳定性要求较高 D. 电路较复杂 8-2 填空题 1）理想的DAC 转换特性应是使输出模拟量与输入数字量成__正比__。转换精度是指 DAC输出的实际值和理论值__之差_。 2）将模拟量转换为数字量，采用 __A/D__ 转换器，将数字量转换为模拟量，采用__D/A_____ 转换器。 3）A/D 转换器的转换过程，可分为采样、保持及 量化 和 编码 4 个步骤。 4）A/D 转换电路的量化单位位S，用四舍五入法对采样值量化，则其max= 0.5s 。 5）在D/A 转换器的分辨率越高，分辨 最小输出模拟量 的能力越强；A/D 转换器的分辨率越高，分辨 最小输入模拟量 的能力越强。 6）A/D 转换过程中，量化误差是指 1 个 LSB 的输出变所对应的模拟量的范围 ，量化误差是 不可 消除的。 8-3 要求某DAC 电路输出的最小分辨电压LSBV约为5m Ｖ，最大满度输出电压mU =10Ｖ，试求该电路输入二进制数字量的位数Ｎ应是多少？ 解： VVLSB005.010231101211010 2000005.01012N 20002N 11N 所以，该电路输入二进制数字量的位数Ｎ应是11。 8-4 已知某DAC 电路输入10 位二进制数，最大满度输出电压mU =5Ｖ，试求分辨率和最小分辨电压。 解：其分辨率为0.1%001.01023112110因为最大满度输出电压为5Ｖ，所...
