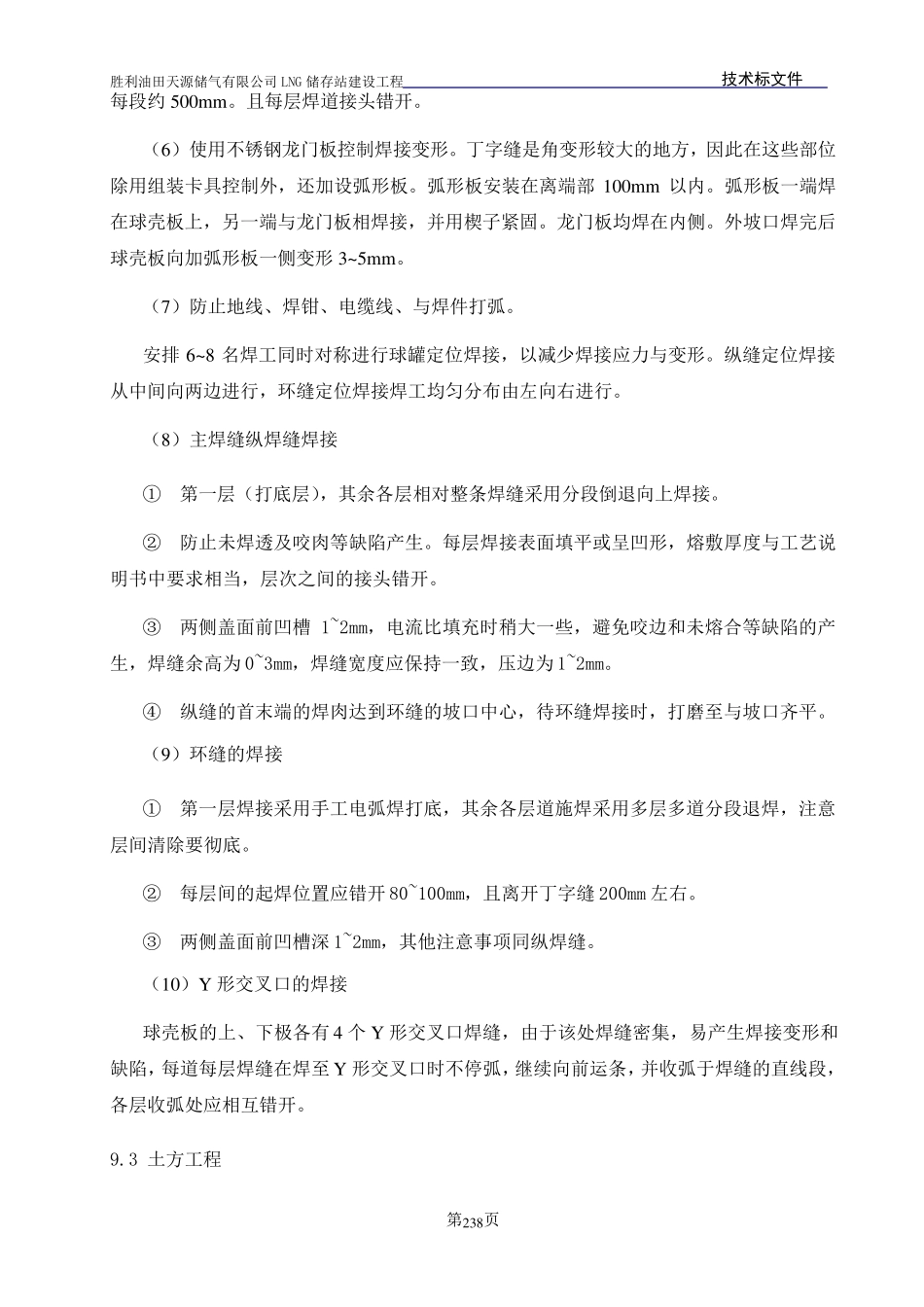

胜利油田天源储气有限公司LNG 储存站建设工程 技术标文件 第237页 第九章 关键工序或复杂环节的技术措施 9.1 关键工序及复杂环节认识 胜利油田天源储气有限公司LNG 储存站建设工程总承包项目施工关键工序及复杂环节主要在2 个方面：2500m³LNG 球罐施工、土方处理。 9.2 2500m³LNG 球罐施工 2500m³LNG 球罐施工既是本工程的关键工序，也是复杂环节。2500m³LNG 球罐具体施工方案详见“设备管理方案”，下面重点叙述 2500m³LNG 球罐施工的难度及保障措施。 9.2.1 内球罐的组装 球罐采用无中心柱分带整体组装程序： 基础复验→下段支柱安装→外架搭设→赤道带组装→调整赤道带及组装质量检验→外架搭设→下极带组装→上极带组装→内架搭设→总体组装质量检查→各带焊接→无损检测→附件安装→充水试验→酸洗钝化→气压及气密试验→竣工验收 组装工具采用龙门卡具，组装前在球皮上焊接不锈钢方块，引弧及收弧在方块上。吊耳焊接采用不封闭焊缝。 下段支柱安装好后，吊装第一块带上支柱的赤道板，固定后再吊装相邻的带上支柱的赤道板，吊装相邻支柱间的赤道带插装入带柱腿两赤道带之 间。依 上述办 法 顺 序吊装，直至 整个赤道带闭合 。赤道带组装应 连 续 作 业 ，防 止 作 业 当 中的大 风 。各带组装完 成 后采用点焊固定，严 格 检查组装间隙 、棱 角 度、赤道带水平 度、椭 圆 度。 9.2.2 内球罐的焊接 内球罐焊接采用手 工电 弧焊工艺 ： （ 1） 球壳 板坡 口 采用单 边 V 型 外坡 口 型 式 ，手 工电 弧焊打 底 填 充盖 面。背 后采取 角 磨机 清 根 。 （ 2） 球罐的焊接程序：先 纵 缝，后环缝，先 赤道带，后温 带、极板。 （ 3） 球罐焊接遵 循 “多 焊工，均 匀 分布 ，同 工艺 ，等 速 度”的原 则 。 （ 4） 赤道带及纵 缝等 长 焊缝分为 多 段进 行 焊接。 （ 5） 每 道焊缝开 始 焊接的填 充及盖 面采用分段退 焊法 。立 焊缝每 段约500mm,平 焊缝胜 利 油 田 天 源 储 气 有 限 公 司 LNG 储 存 站 建 设 工 程 技术标文件 第 238页 每 段 约 500mm。 且 每 层 焊 道 接 头 错 开 。 （ 6） 使 用 不 锈 钢 龙 门 板 控 制 焊 接 变 形 。 丁 字 缝 是 角 变 形 较 大 的 地 方 ， 因 此 在 这 些 部 位除 用...
