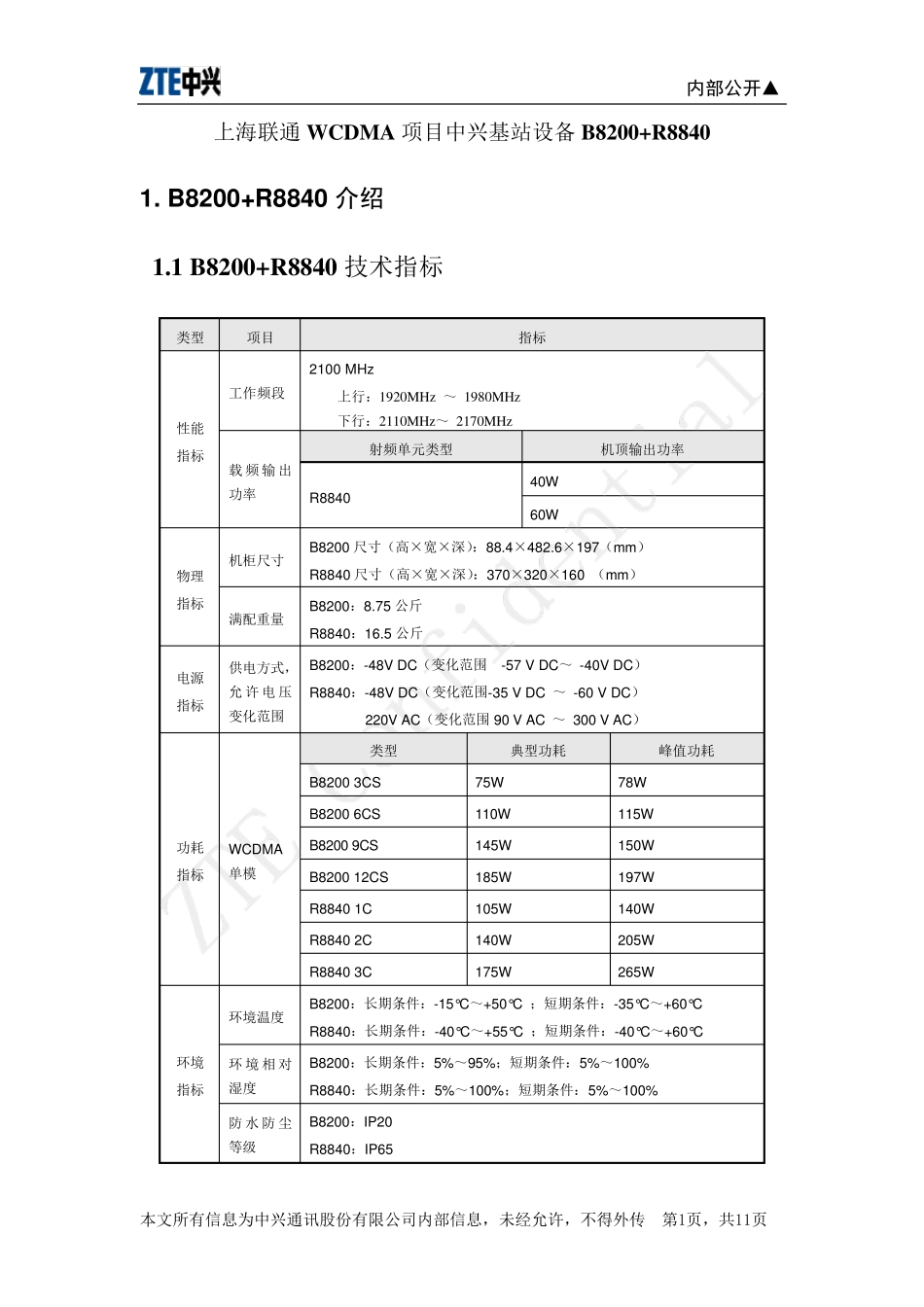

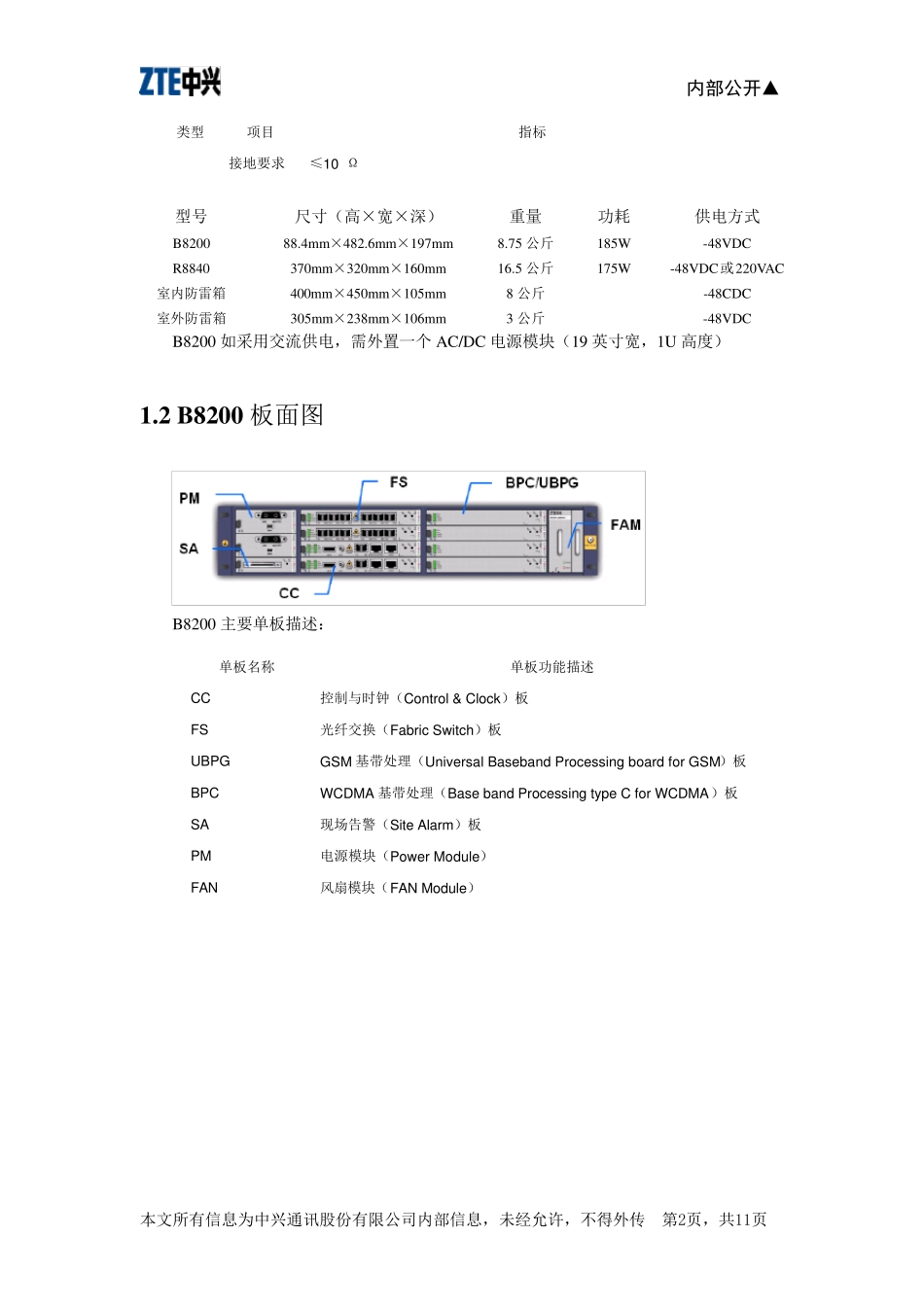

内部公开▲ 本文所有信息为中兴通讯股份有限公司内部信息,未经允许,不得外传 第1页,共11页 上海联通W CDMA 项目中兴基站设备B8200+R8840 1. B 8200+R 8840 介绍 1.1 B8200+R8840 技术指标 类型 项目 指标 性能 指标 工作频段 2100 MHz 上行:1920MHz ~ 1980MHz 下行:2110MHz~ 2170MHz 载频输出功率 射频单元类型 机顶输出功率 R8840 40W 60W 物理 指标 机柜尺寸 B8200 尺寸(高×宽×深):88.4×482.6×197(mm) R8840 尺寸(高×宽×深):370×320×160 (mm) 满配重量 B8200:8.75 公斤 R8840:16.5 公斤 电源 指标 供电方式,允许电 压变化范围 B8200:-48V DC(变化范围 -57 V DC~ -40V DC) R8840:-48V DC(变化范围-35 V DC ~ -60 V DC) 220V AC(变化范围 90 V AC ~ 300 V AC) 功耗 指标 WCDMA单模 类型 典型功耗 峰值功耗 B8200 3CS 75W 78W B8200 6CS 110W 115W B8200 9CS 145W 150W B8200 12CS 185W 197W R8840 1C 105W 140W R8840 2C 140W 205W R8840 3C 175W 265W 环境 指标 环境温度 B8200:长期条件:-15°C~+50°C ;短期条件:-35°C~+60°C R8840:长期条件:-40°C~+55°C ;短期条件:-40°C~+60°C 环 境 相 对湿度 B8200:长期条件:5%~95%;短期条件:5%~100% R8840:长期条件:5%~100%;短期条件:5%~100% 防 水 防 尘等级 B8200:IP20 R8840:IP65 内部公开▲ 本文所有信息为中兴通讯股份有限公司内部信息,未经允许,不得外传 第2页,共11页 类型 项目 指标 接地要求 ≤10 Ω 型号 尺寸(高×宽×深) 重量 功耗 供电方式 B8200 88.4mm×482.6mm×197mm 8.75 公斤 185W -48VDC R8840 370mm×320mm×160mm 16.5 公斤 175W -48VDC或220VAC 室内防雷箱 400mm×450mm×105mm 8 公斤 -48CDC 室外防雷箱 305mm×238mm×106mm 3 公斤 -48VDC B8200 如采用交流供电,需外置一个 AC/DC 电源模块(19 英寸宽,1U 高度) 1.2 B 8200 板面图 B8200 主要单板描述: 单板名称 单板功能描述 CC 控制与时钟(Control & Clock)板 FS 光纤交换(Fabric Switch)板 UBPG GSM 基带处理(Universal Baseband Processing board for GSM)板 BPC WCDMA 基带处理(Base band Processing type C for WCDMA...
