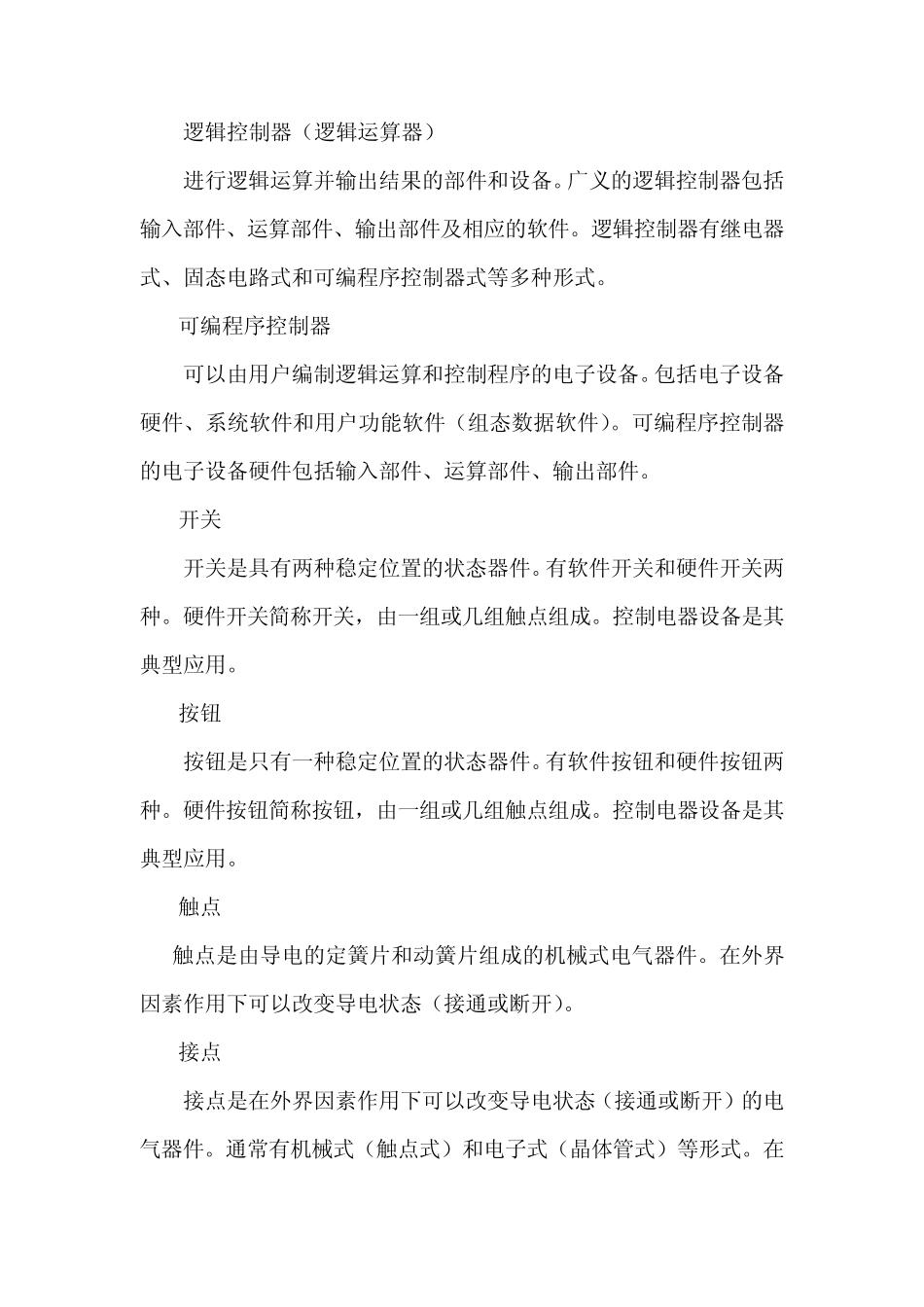

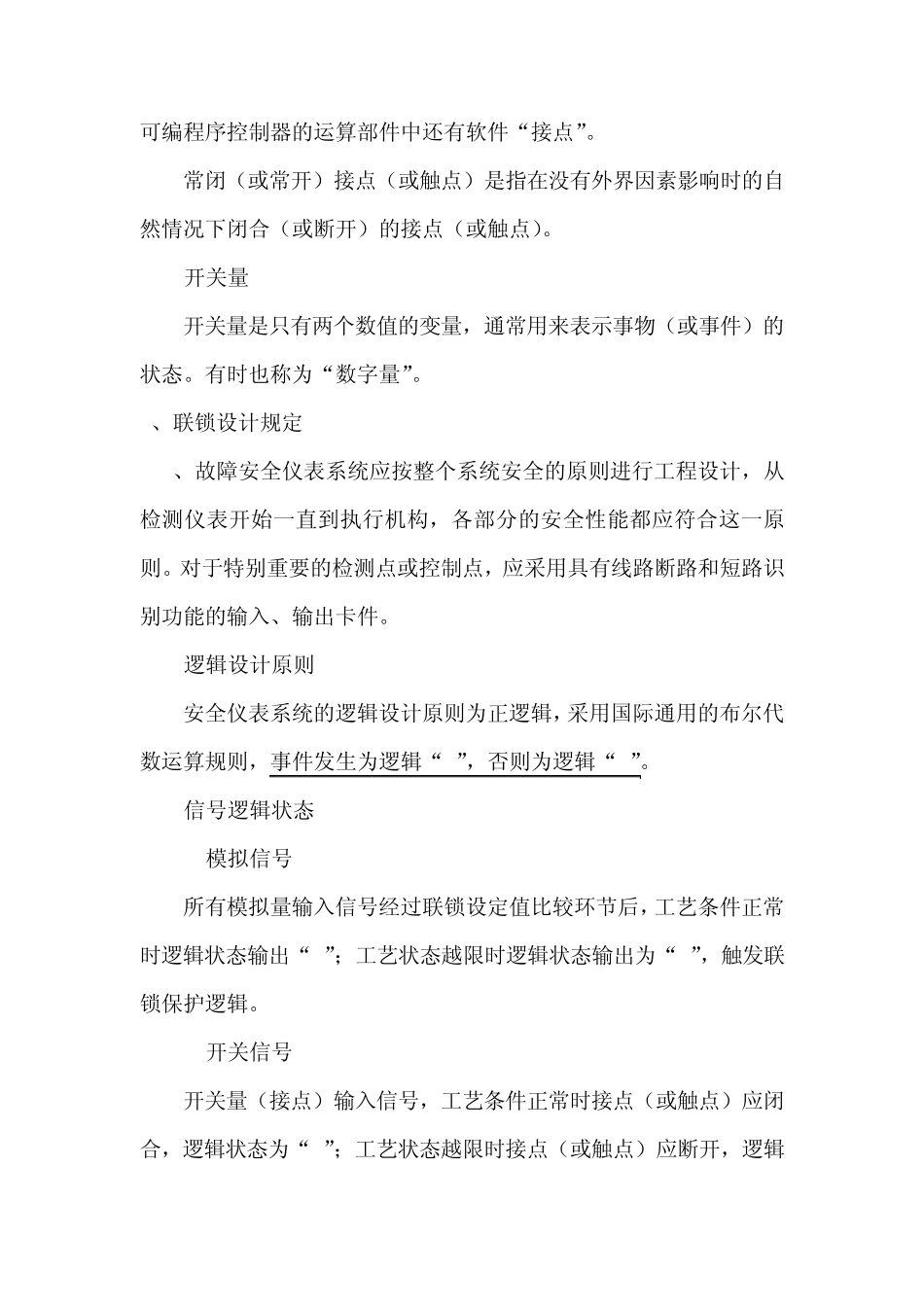

联锁基础知识介绍 1 、 联锁的定义 通过测量仪表将工艺过程参数转换成标准信号输入到逻辑控制器,再经过控制器的逻辑运算产生控制信号以完成设备或装置启动条件的确认,提供联锁接点;或是输出到执行机构及辅助仪表完成设备及装置停车(启动)的过程。 2 、 逻辑功能块 时间功能块 见附图 3 、 联锁信号的输入/输出 输入: 现场:数字输入来自现场开关 停车操作台(辅操台):数字输入来自按钮开关,用于启动联锁或是驱动设备。 马达控制中心(MCC):数字输入作为马达输入指示。 DCS:DCS数据输入通过总线通信实现。 SIS与 CCS相互间的通讯信号。 输出: 现场:数字输出用来驱动电磁阀,要提供隔离继电器。 马达控制中心(MCC):数字输出作为启/停信号。 DCS:DCS数据输出通过总线通信实现,指示现场设备和 MCC的设备状态。 4 、 名词和术语 4.1 逻辑控制器(逻辑运算器) 进行逻辑运算并输出结果的部件和设备。广义的逻辑控制器包括输入部件、运算部件、输出部件及相应的软件。逻辑控制器有继电器式、固态电路式和可编程序控制器式等多种形式。 4.2可编程序控制器 可以由用户编制逻辑运算和控制程序的电子设备。包括电子设备硬件、系统软件和用户功能软件(组态数据软件)。可编程序控制器的电子设备硬件包括输入部件、运算部件、输出部件。 4.3开关 开关是具有两种稳定位置的状态器件。有软件开关和硬件开关两种。硬件开关简称开关,由一组或几组触点组成。控制电器设备是其典型应用。 4.4按钮 按钮是只有一种稳定位置的状态器件。有软件按钮和硬件按钮两种。硬件按钮简称按钮,由一组或几组触点组成。控制电器设备是其典型应用。 4.5触点 触点是由导电的定簧片和动簧片组成的机械式电气器件。在外界因素作用下可以改变导电状态(接通或断开)。 4.6接点 接点是在外界因素作用下可以改变导电状态(接通或断开)的电气器件。通常有机械式(触点式)和电子式(晶体管式)等形式。在可编程序控制器的运算部件中还有软件“接点”。 常闭(或常开)接点(或触点)是指在没有外界因素影响时的自然情况下闭合(或断开)的接点(或触点)。 4.7 开关量 开关量是只有两个数值的变量,通常用来表示事物(或事件)的状态。有时也称为“数字量”。 5、联锁设计规定 5.1、故障安全仪表系统应按整个系统安全的原则进行工程设计,从检测仪表开始一直到执行机构,各部分的安全性能都应符合这一原则。对于特别重...
