聚氨酯设备管道保温施工方案

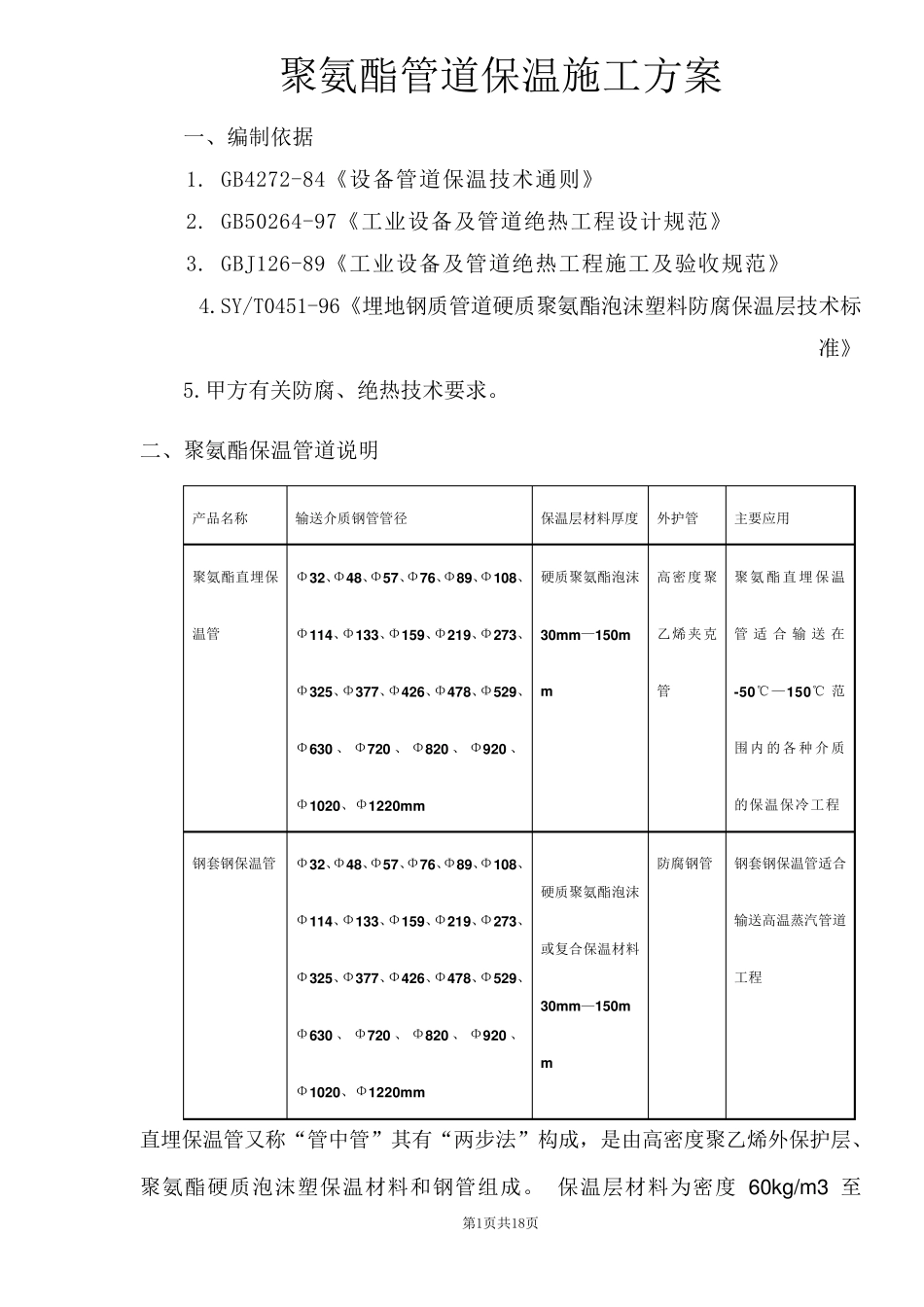

第1页共18页 聚氨酯管道保温施工方案 一、编制依据 1. GB4272-84《设备管道保温技术通则》 2. GB50264-97《工业设备及管道绝热工程设计规范》 3. GBJ126-89《工业设备及管道绝热工程施工及验收规范》 4.SY/T0451-96《埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准》 5.甲方有关防腐、绝热技术要求。 二、聚氨酯保温管道说明 产品名称 输送介质钢管管径 保温层材料厚度 外护管 主要应用 聚氨酯直埋保温管 Φ32、Φ48、Φ57、Φ76、Φ89、Φ108、Φ114、Φ133、Φ159、Φ219、Φ273、Φ325、Φ377、Φ426、Φ478、Φ529、Φ630 、Φ720 、Φ820 、Φ920 、Φ1020、Φ1220m m 硬质聚氨酯泡沫30m m —150mm 高密度聚乙烯夹克管 聚氨酯直埋保温管适 合 输送在-50℃—150℃ 范围 内 的 各 种 介质的保温保冷工程 钢套钢保温管 Φ32、Φ48、Φ57、Φ76、Φ89、Φ108、Φ114、Φ133、Φ159、Φ219、Φ273、Φ325、Φ377、Φ426、Φ478、Φ529、Φ630 、Φ720 、Φ820 、Φ920 、Φ1020、Φ1220m m 硬质聚氨酯泡沫或复合保温材料30m m —150mm 防腐钢管 钢套钢保温管适合输送高温蒸汽管道工程 直埋保温管又称“管中管”其有“两步法”构成，是由高密度聚乙烯外保护层、聚氨酯硬质泡沫塑保温材料和钢管组成。 保温层材料为密度60kg/m 3 至第2页共18页 80kg/m 3 的硬质聚氨酯泡沫，充分添满钢管与套管之间的间隙，并具有一定的粘接强度，使钢管、外套管及保温层三者之间形成一个牢固的整体。 聚氨酯直埋保温管泡沫具有良好的机械性能和绝热性能，通常情况下可耐高温120℃通过改性或与其它隔热材料组合可耐高温180℃，适用于各种冷、热水高低温管道的保温工程。 聚氨酯保温直埋管在国外一些发达国家已成为一项比较成熟的先进技术。近十几年，我国供热工程技术人员通过消化、吸收这项先进技术，正推动着国内管网敷设技术向更高的层次发展。十几年来的实践成果充分证明了聚氨酪保温直埋管敷设方式与传统的地沟及架空敷设相比，具有诸多优点。直埋式保温管是由输送介质的钢管，高密度聚乙烯外套管，以 及钢管和外套管之间的硬质聚氨酯泡沫保温层紧 密结 合而 成。 高密度聚乙烯夹 克 保温管预 制 直埋聚氨酯发泡泡沫直埋保温管有十分突 出 的优点： 1、聚氨酯直埋保温管保温性能好，热损 失 仅 为传统管材的25%，长 期 运行 可节 约 大 量 能源 ，显 著 降 低能源 成本...
