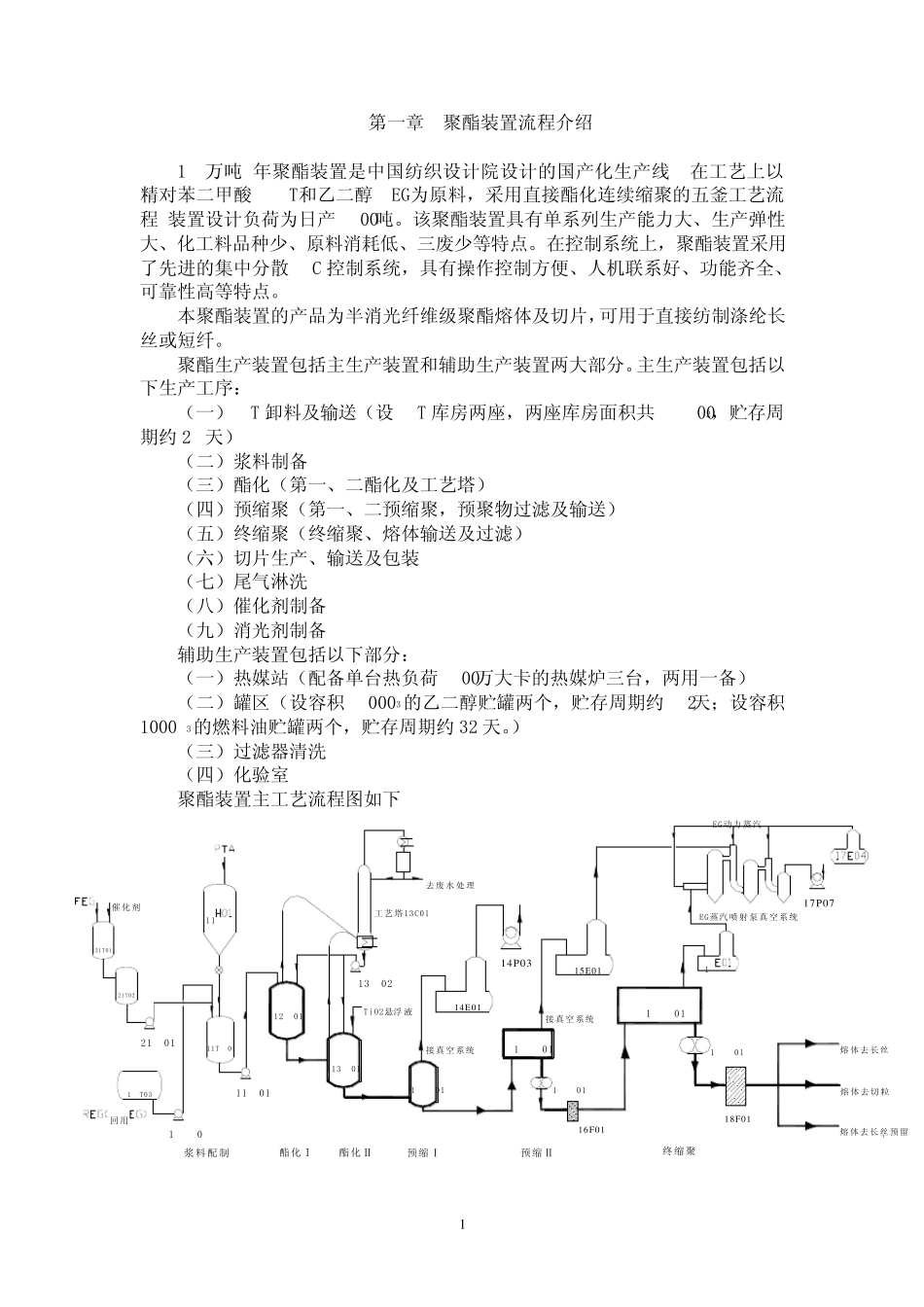

1 第 一 章 聚 酯 装 置 流 程 介 绍 18万 吨 /年 聚 酯 装 置 是 中 国 纺 织 设 计 院 设 计 的 国 产 化 生 产 线 , 在 工 艺 上 以精 对 苯 二 甲 酸 (PTA)和 乙 二 醇 (EG)为 原 料 ， 采 用 直 接 酯 化 连 续 缩 聚 的 五 釜 工 艺 流程 ,装 置 设 计 负 荷 为 日 产500吨 。 该 聚 酯 装 置 具 有 单 系 列 生 产 能 力 大 、 生 产 弹 性大 、 化 工 料 品 种 少 、 原 料 消 耗 低 、 三 废 少 等 特 点 。 在 控 制 系 统 上 ， 聚 酯 装 置 采 用了 先 进 的 集 中 分 散 DCS控 制 系 统 ， 具 有 操 作 控 制 方 便 、 人 机 联 系 好 、 功 能 齐 全 、可 靠 性 高 等 特 点 。 本 聚 酯 装 置 的 产 品 为 半 消 光 纤 维 级 聚 酯 熔 体 及 切 片 ，可 用 于 直 接 纺 制 涤 纶 长丝 或 短 纤 。 聚 酯 生 产 装 置 包 括 主 生 产 装 置 和 辅 助 生 产 装 置 两 大 部分 。主 生 产 装 置 包 括 以下生 产 工 序： （一 ）PTA卸料 及 输送（设 PTA库房两 座， 两 座库房面积共9800m2， 贮存周期约25天） （二 ）浆料 制 备 （三 ）酯 化 （第 一 、 二 酯 化 及 工 艺 塔） （四）预缩 聚 （第 一 、 二 预缩 聚 ， 预聚 物过滤及 输送） （五 ）终缩 聚 （终缩 聚 、 熔 体 输送及 过滤） （六）切 片 生 产 、 输送及 包 装 （七）尾气淋洗 （八）催化 剂制 备 （九）消 光 剂制 备 辅 助 生 产 装 置 包 括 以 下部分 ： （一 ）热媒站（配备单 台热负 荷 800万 大 卡的 热媒炉三 台， 两 用 一 备） （二 ）罐区（设 容积5000m3的 乙 二 醇 贮罐两 个， 贮存周期约52天；设 容积1000m3的 燃料 油贮罐两 个， 贮存周期约32 天。） （三 ）过滤器清洗 （四）化 验室 聚 酯 装 置 主 工 艺 流 程 图如下: 去废 水处理17R01接 真空系 统工 艺 塔13C01EG蒸汽喷射泵真空系 统熔 体 去长 丝熔 体 去切 粒18P0116P01终缩 聚14R01预缩 Ⅱ预缩 Ⅰ15R0112R01催化 剂13R01酯 化 Ⅱ酯 化 Ⅰ11TA01浆料 配制11P01TiO2悬浮液1121T...
