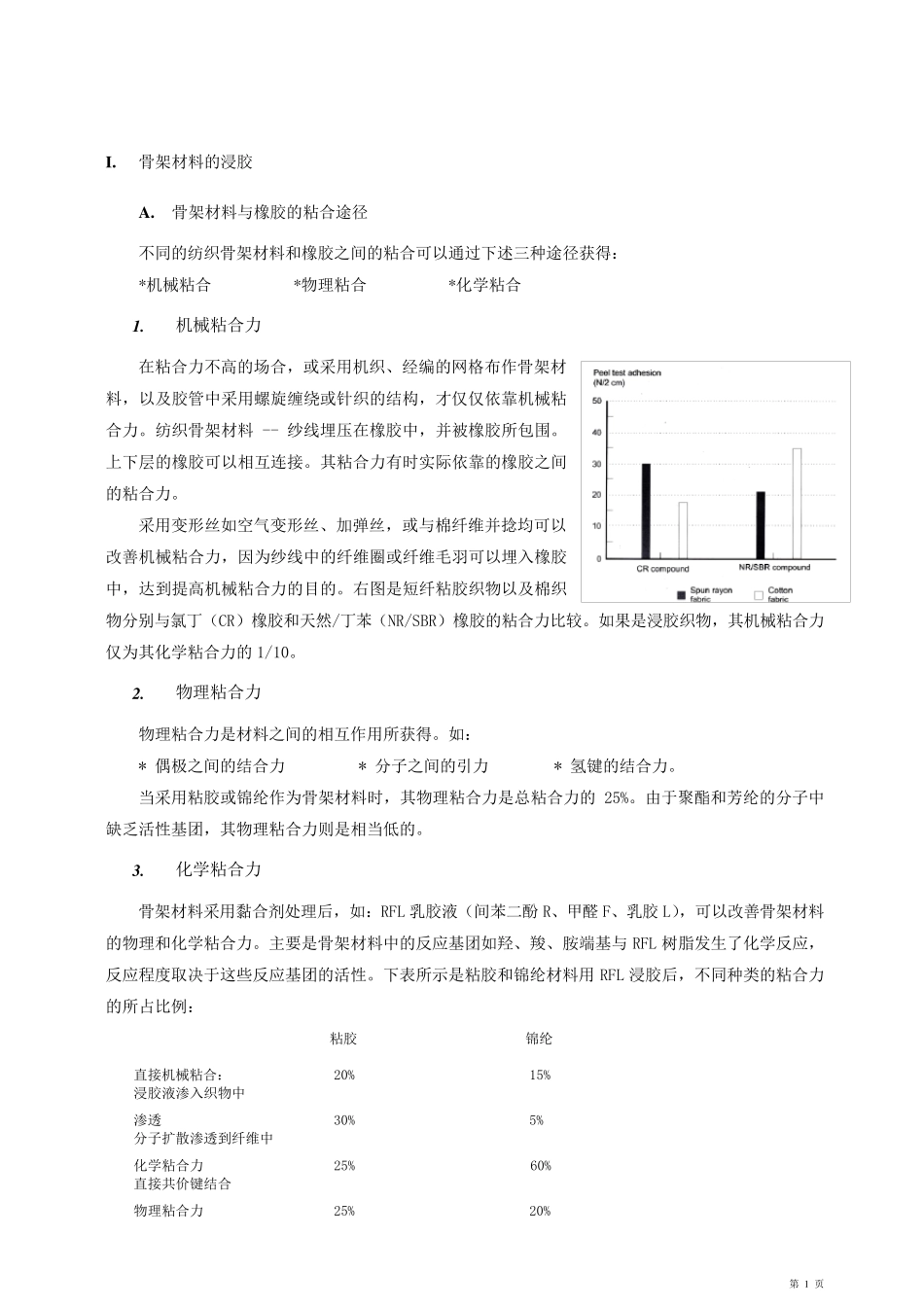

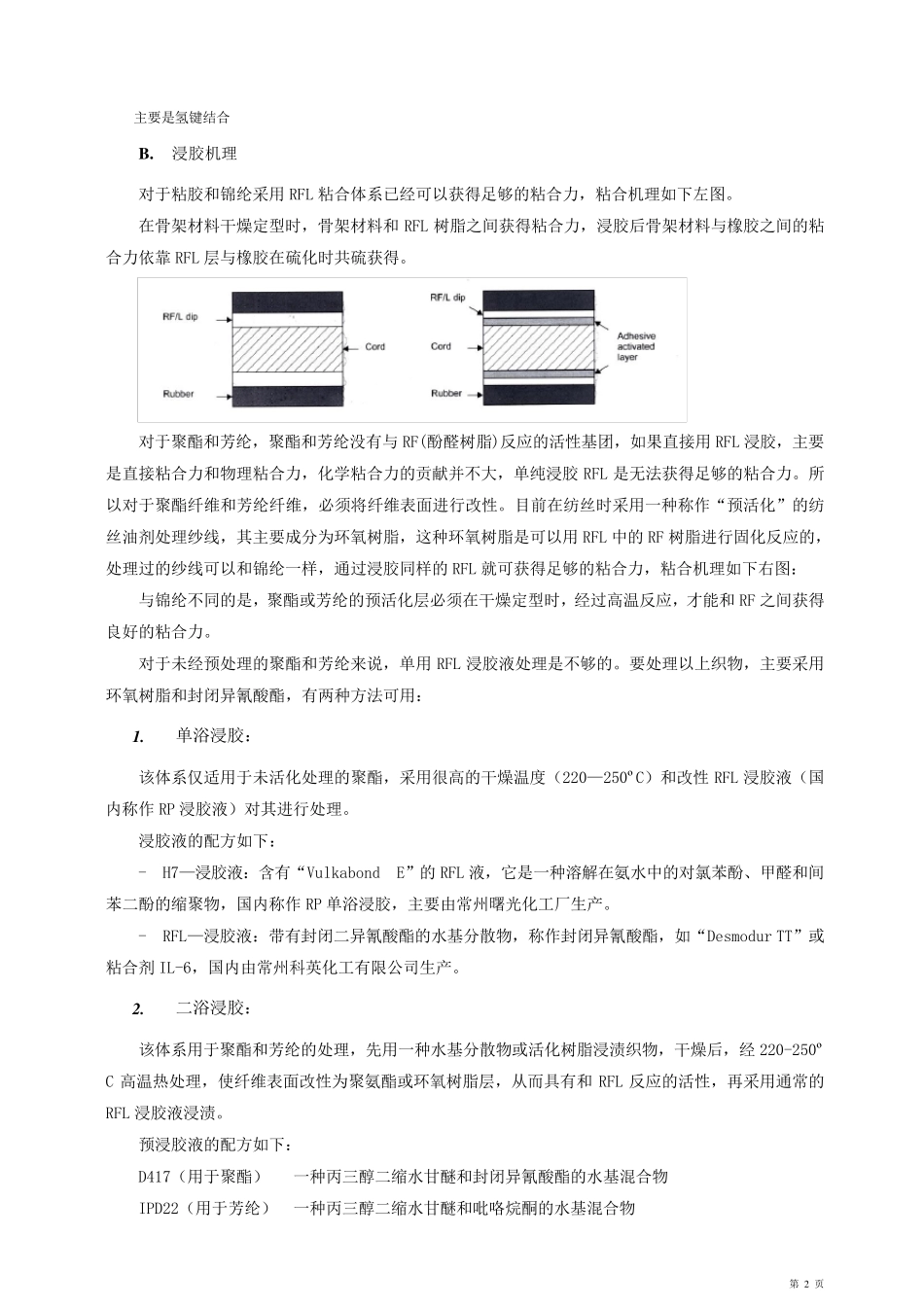

第 1 页 I. 骨架材料的浸胶 A. 骨架材料与橡胶的粘合途径 不同的纺织骨架材料和橡胶之间的粘合可以通过下述三种途径获得： * 机械粘合 * 物理粘合 * 化学粘合 1 . 机械粘合力 在粘合力不高的场合，或采用机织、经编的网格布作骨架材料，以及胶管中采用螺旋缠绕或针织的结构，才仅仅依靠机械粘合力。纺织骨架材料 -- 纱线埋压在橡胶中，并被橡胶所包围。上下层的橡胶可以相互连接。其粘合力有时实际依靠的橡胶之间的粘合力。 采用变形丝如空气变形丝、加弹丝，或与棉纤维并捻均可以改善机械粘合力，因为纱线中的纤维圈或纤维毛羽可以埋入橡胶中，达到提高机械粘合力的目的。右图是短纤粘胶织物以及棉织物分别与氯丁（CR）橡胶和天然/丁苯（NR/SBR）橡胶的粘合力比较。如果是浸胶织物，其机械粘合力仅为其化学粘合力的1/10。 2 . 物理粘合力 物理粘合力是材料之间的相互作用所获得。如： * 偶极之间的结合力 * 分子之间的引力 * 氢键的结合力。 当采用粘胶或锦纶作为骨架材料时，其物理粘合力是总粘合力的25%。由于聚酯和芳纶的分子中缺乏活性基团，其物理粘合力则是相当低的。 3 . 化学粘合力 骨架材料采用黏合剂处理后，如：RFL 乳胶液（间苯二酚 R、甲 醛 F、乳胶L），可以改善骨架材料的物理和化学粘合力。主 要 是骨架材料中的反 应 基团如羟 、羧 、胺 端 基与RFL 树 脂 发 生 了 化学反 应 ，反 应 程 度 取 决 于这 些 反 应 基团的活性。下表 所示 是粘胶和锦纶材料用RFL 浸胶后，不同种类 的粘合力的所占 比例 ： 粘胶 锦纶 直 接机械粘合： 20% 15% 浸胶液渗 入织物中 渗 透 30% 5% 分子扩 散 渗 透 到纤维中 化学粘合力 25% 60% 直 接共 价 键结合 物理粘合力 25% 20% 第 2 页 主 要 是 氢 键 结 合 B . 浸 胶 机 理 对 于 粘 胶 和 锦 纶 采 用 RFL 粘 合 体 系 已 经 可 以 获 得 足 够 的 粘 合 力 ， 粘 合 机 理 如 下 左 图 。 在 骨 架 材 料 干 燥 定 型 时 ， 骨 架 材 料 和 RFL 树 脂 之 间 获 得 粘 合 力 ， 浸 胶 后 骨 架 材 料 与 橡 胶 之 间 的 粘合 力 依 靠 RFL 层 与 橡 胶 在 硫 化 时 共 硫 获 得 。 对 于 聚 酯 和 芳 纶 ， 聚 酯 和 芳 纶 没 有 与 RF(酚 醛 树 脂...
