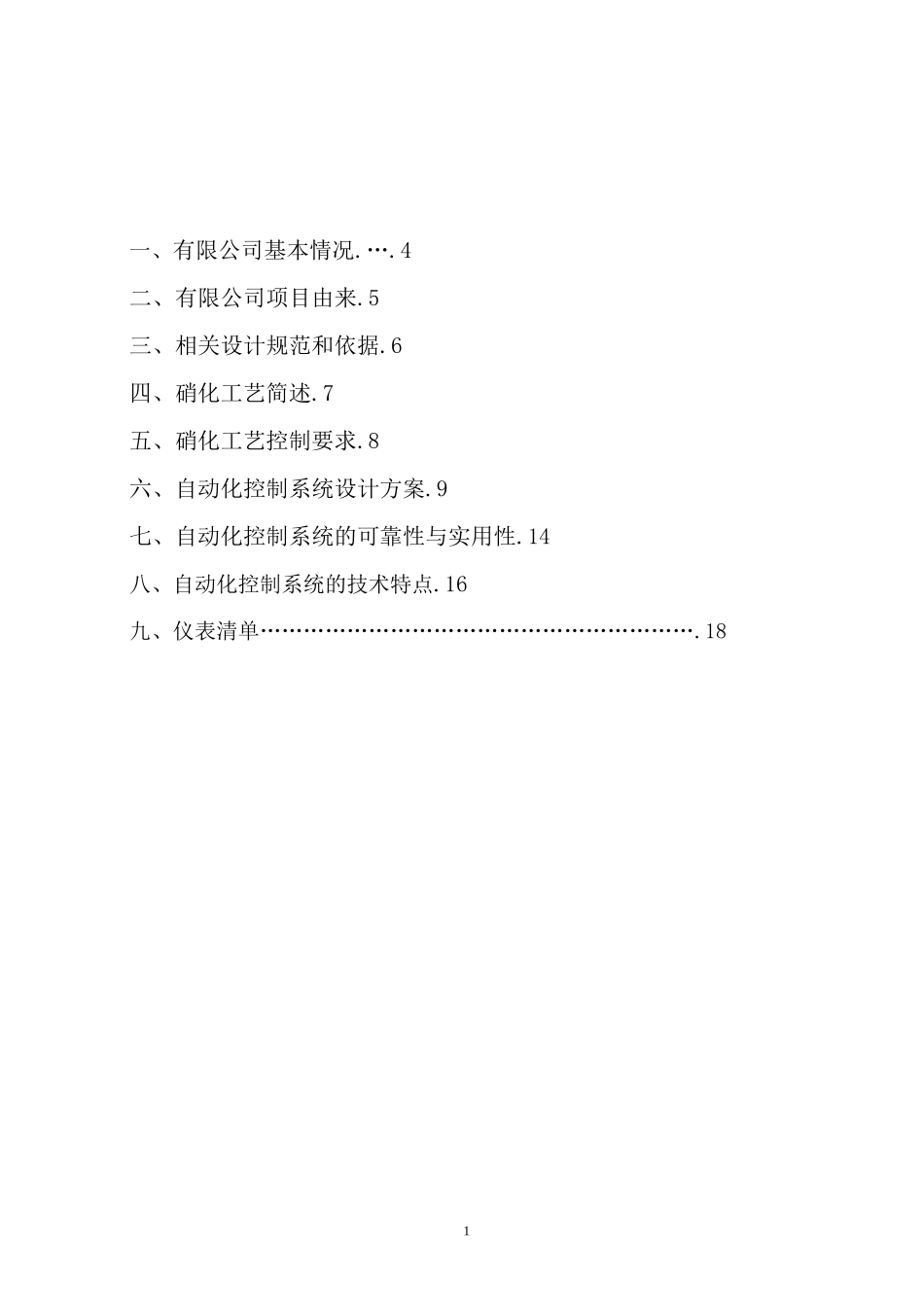

1有限公司硝化反应装置自动化控制系统设计方案1一、有限公司基本情况.….4二、有限公司项目由来.5三、相关设计规范和依据.6四、硝化工艺简述.7五、硝化工艺控制要求.8六、自动化控制系统设计方案.9七、自动化控制系统的可靠性与实用性.14八、自动化控制系统的技术特点.16九、仪表清单…………………………………………………….18硝化反应装置自动化控制系统设计方案2硝化反应装置自动化控制系统设计方案3硝化反应装置自动化控制系统设计方案4反应类型放热反应重点监控单元硝化反应釜、分离单元硝化反应装置自动化控制系统设计方案5四、硝化工艺简述：2、安全控制的基本要求：硝化反应釜温度的报警和连锁；硝化剂进料的控制和连锁；搅拌的控制和连锁；热量系统（加热和降温）的控制和连锁。3、采用的 DCS 控制方式：将硝化反应釜内的温度、搅拌速度和反应釜的硝化剂进料调节阀门、蒸汽阀门、冷却水阀门、搅拌电机形成连锁关系；当反应釜内的温度超标时，系统能够自动报警并自动停止硝化剂进料，关闭蒸汽阀门，打开冷却水阀门，将硝化反应釜内的温度将至适宜的温度范围内。4、采用的 ESD 控制方式：该硝化反应装置除了安装集散控制系统（DCS）以外，还应装备紧急停车系统（ESD），并设有紧急放料系统，在 DCS 仍然无法控制反应装置正常的情况下，ESD 能够立即启动，对该反应装置实施紧急停车和紧急放料。6硝化反应装置自动化控制系统设计方案六、有限公司自动化控制系统设计方案：根据有限公司针对该硝化反应装置进行自动化控制系统改造要求，和国家相关法规要求，结合我院多年来积累的安全自动化控制系统的设计经验，编制了有限公司硝化反应装置自动化控制系统（包括 DCS集散控制系统和 ESD 紧急停车系统）设计方案。1、自动化控制系统的设计思路：该公司当前硝化反应装置的生产过程完全是人工控制，整个硝化反应装置安全完全依赖于操作工的技能和素质，不确定因素较多，风险较大，安全系数较低。在实施自动化控制系统改造后，可以极大的提高生产过程的安全性和稳定性，无论是生产装置本身出现的故障危险，还是人为因素导致的危险以及一些不可抗拒因素引发的危险，自动控制系统都可以作出正确反应，并立即给出相应的逻辑信号，使生产装置进行自动调节和安全联锁；在特别紧急状态下可以实施紧急停车和紧急放料，从而阻止危险的发生和事故的扩散，从而使事故危害减少到最小。2、自动化控制系统设计方案简述：① 、DCS 控制方案：控制硝化...
