12-钢筋施工方案

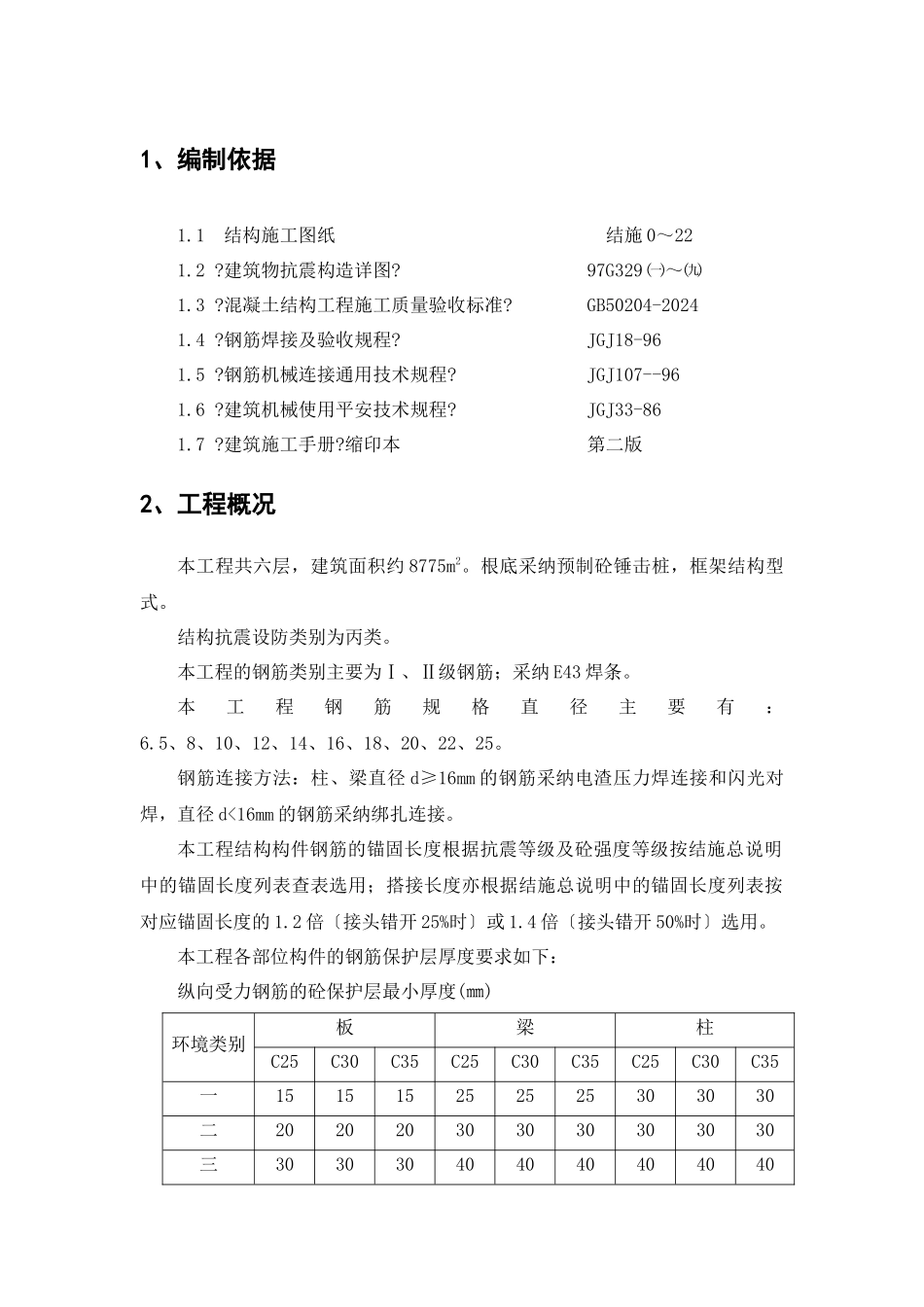

1、编制依据1.1 结构施工图纸 结施 0～221.2 ?建筑物抗震构造详图? 97G329 ㈠～㈨1.3 ?混凝土结构工程施工质量验收标准? GB50204-20241.4 ?钢筋焊接及验收规程? JGJ18-961.5 ?钢筋机械连接通用技术规程? JGJ107--961.6 ?建筑机械使用平安技术规程? JGJ33-861.7 ?建筑施工手册?缩印本 第二版2、工程概况本工程共六层，建筑面积约 8775m2。根底采纳预制砼锤击桩，框架结构型式。结构抗震设防类别为丙类。本工程的钢筋类别主要为Ⅰ、Ⅱ级钢筋；采纳 E43 焊条。本工程钢筋规格直径主要有： 6.5、8、10、12、14、16、18、20、22、25。钢筋连接方法：柱、梁直径 d≥16mm 的钢筋采纳电渣压力焊连接和闪光对焊，直径 d<16mm 的钢筋采纳绑扎连接。本工程结构构件钢筋的锚固长度根据抗震等级及砼强度等级按结施总说明中的锚固长度列表查表选用；搭接长度亦根据结施总说明中的锚固长度列表按对应锚固长度的 1.2 倍〔接头错开 25%时〕或 1.4 倍〔接头错开 50%时〕选用。本工程各部位构件的钢筋保护层厚度要求如下：纵向受力钢筋的砼保护层最小厚度(㎜)环境类别板梁柱C25C30C35C25C30C35C25C30C35一151515252525303030二202020303030303030三3030304040404040403、施工方法1．根据构件配筋图先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算下料长度和根数，填写配料单，申请加工。钢筋配料时，要考虑钢筋弯折及弯钩对下料长度的影响，熟悉设计图纸及施工验收标准对钢筋弯折及弯钩、混凝土保护层、锚固长度、搭接长度等的规定，再根据图中尺寸计算其下料长度。2．Ⅰ级受力钢筋的末端需作 180°弯钩，其圆弧弯曲内直径不小于钢筋直径的 2.5 倍，平直段长度不小于钢筋直径的 3 倍。Ⅱ级钢筋末端需作 90°或135°弯折时，弯曲内直径不宜小于钢筋直径的 4 倍，平直段长度按图纸设计要求。非封闭箍筋末端需作 135°弯钩，其弯曲内直径不小于箍筋直径的 4 倍及受力钢筋直径，平直段长度不小于 10 倍的箍筋直径。3.钢筋配料时，应根据施工图纸中构件的尺寸，依据本方案同时配出根底底板、梁板、墙的技术措施用料，加工时同时进行，并加料牌标识。加工钢筋加工的形状、尺寸必须符合设计要求。钢筋的外表应洁净、无损伤，油渍、漆污和铁锈等应在使用前去除洁净。带有颗粒状或片状老锈的钢筋不得使用。Ⅰ 级钢盘条钢筋，采纳调直机械进行调直。调直后的钢筋应平直、无局部弯曲。钢筋切断下料，以钢筋配料表提供的...
