123施工电梯地下室顶板安装方案VIP专享

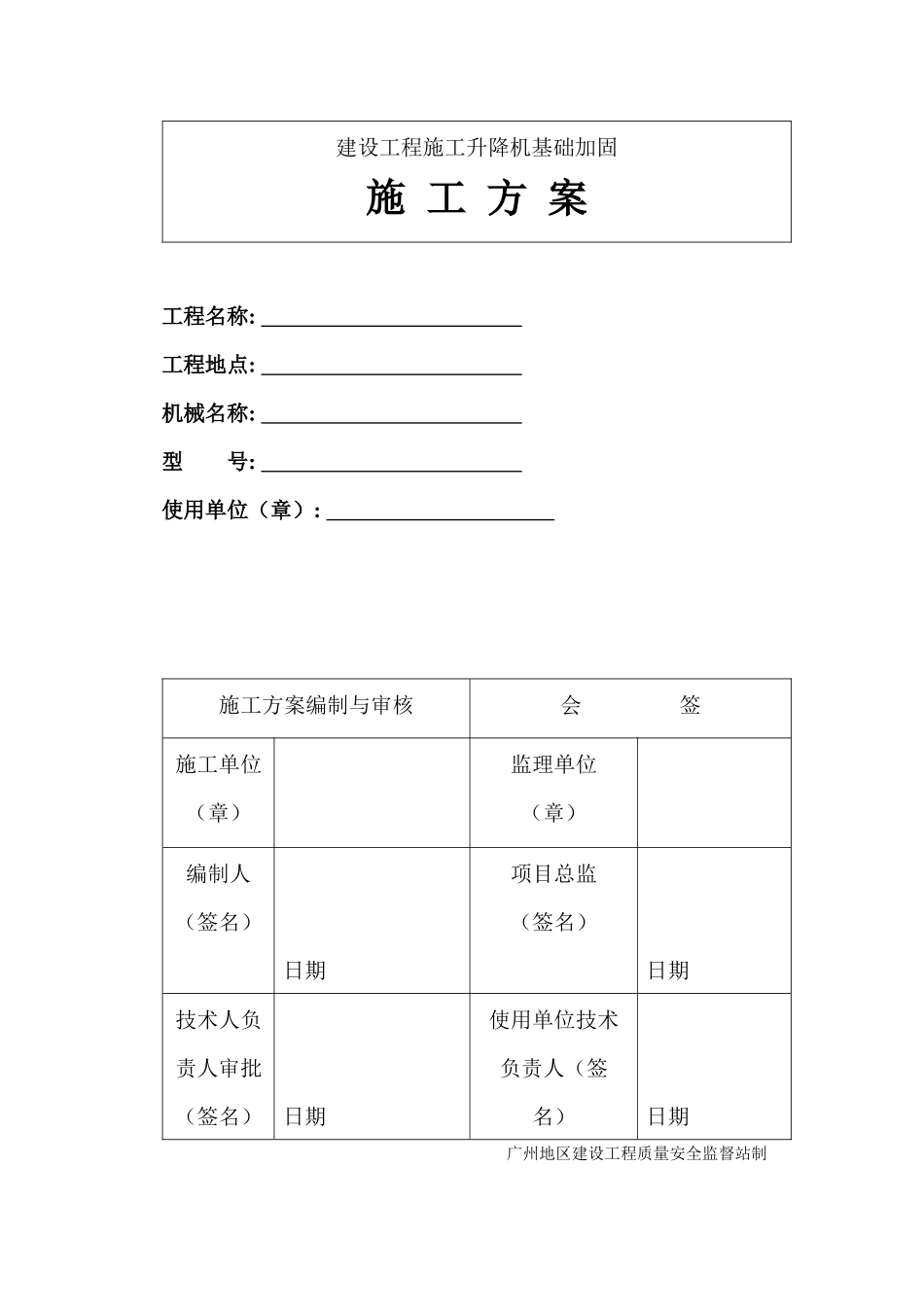

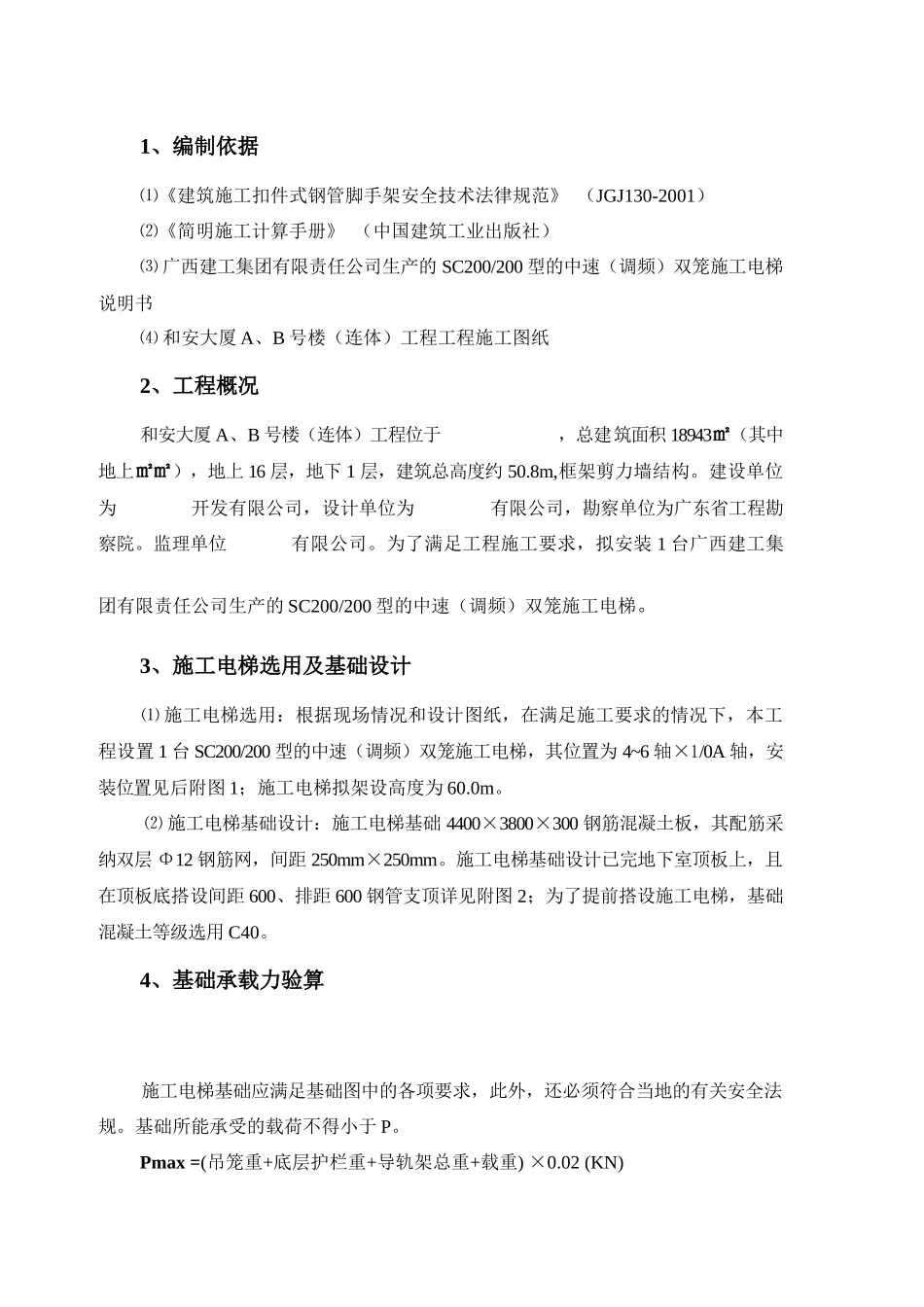

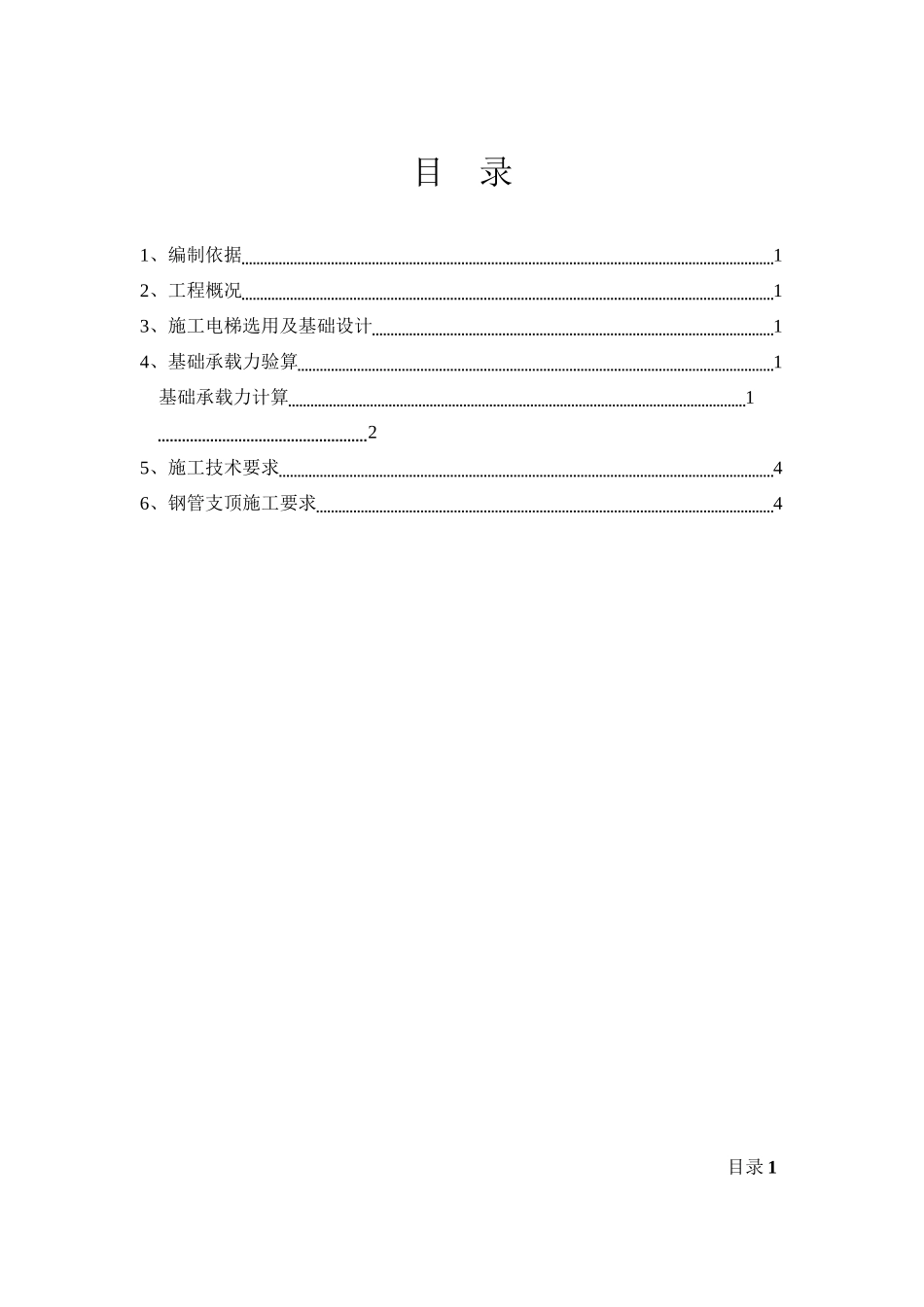

建设工程施工升降机基础加固施 工 方 案工程名称: 工程地点: 机械名称: 型 号: 使用单位（章）: 施工方案编制与审核会 签施工单位（章）监理单位（章）编制人（签名）日期项目总监（签名）日期技术人负责人审批（签名）日期使用单位技术负责人（签名）日期广州地区建设工程质量安全监督站制目 录1、编制依据 12、工程概况 13、施工电梯选用及基础设计 14、基础承载力验算 1基础承载力计算 1 25、施工技术要求 46、钢管支顶施工要求 4目录 11、编制依据⑴《建筑施工扣件式钢管脚手架安全技术法律规范》 （JGJ130-2001）⑵《简明施工计算手册》 （中国建筑工业出版社）⑶ 广西建工集团有限责任公司生产的 SC200/200 型的中速（调频）双笼施工电梯说明书⑷ 和安大厦 A、B 号楼（连体）工程工程施工图纸2、工程概况和安大厦 A、B 号楼（连体）工程位于 ，总建筑面积 18943㎡（其中地上㎡㎡），地上 16 层，地下 1 层，建筑总高度约 50.8m,框架剪力墙结构。建设单位为 开发有限公司，设计单位为 有限公司，勘察单位为广东省工程勘察院。监理单位 有限公司。为了满足工程施工要求，拟安装 1 台广西建工集团有限责任公司生产的 SC200/200 型的中速（调频）双笼施工电梯。3、施工电梯选用及基础设计⑴ 施工电梯选用：根据现场情况和设计图纸，在满足施工要求的情况下，本工程设置 1 台 SC200/200 型的中速（调频）双笼施工电梯，其位置为 4~6 轴×1/0A 轴，安装位置见后附图 1；施工电梯拟架设高度为 60.0m。⑵ 施工电梯基础设计：施工电梯基础 4400×3800×300 钢筋混凝土板，其配筋采纳双层 Φ12 钢筋网，间距 250mm×250mm。施工电梯基础设计已完地下室顶板上，且在顶板底搭设间距 600、排距 600 钢管支顶详见附图 2；为了提前搭设施工电梯，基础混凝土等级选用 C40。4、基础承载力验算施工电梯基础应满足基础图中的各项要求，此外，还必须符合当地的有关安全法规。基础所能承受的载荷不得小于 P。Pmax =(吊笼重+底层护栏重+导轨架总重+载重) ×0.02 (KN)=(2×1500Kg+1480 Kg +40×150 Kg +2×2000 Kg )×0.02 (KN)=289.6 KN顶板底钢管支顶验算支架塔设高度为 3.3 米，立杆的纵距 b=0.60 米，立杆的横距 l=0.60 米，立杆的步距。采纳的钢管类型为 Φ48×3.5。纵向支撑钢管的计算.1 荷载的计算：⑴ 钢筋混凝土板自重(KN/m)： q1 = ×0×0.600=9.000 KN/m⑵ ...
